Co oznaczają obroty prawo/lewo w silniku 220V?
Kierunek pracy silnika 230V jest bezpośrednio powiązany z ruchem wirnika – obroty prawe przebiegają zgodnie z ruchem wskazówek zegara, a lewe odwrotnie. Aby odwrócić ten ruch w układach jednofazowych, niezbędna jest modyfikacja połączeń między uzwojeniem pracy a uzwojeniem rozruchowym. Cała procedura opiera się na odwróceniu fazy prądu w cewce pomocniczej względem głównej. W większości konstrukcji wymaga to uzyskania dostępu do końcówek obu uzwojeń.
Zastosowanie przełącznika kierunkowego typu L–O–P znacznie ułatwia sprawę, pozwalając na bezpieczną zmianę polaryzacji bez ręcznego przekładania przewodów. Pamiętaj jednak o dużej ostrożności: błędy w okablowaniu mogą szybko doprowadzić do przegrzania, a nawet trwałego uszkodzenia silnika. Zawsze warto zweryfikować poprawność połączeń multimetrem jeszcze przed pierwszym uruchomieniem.
Kluczowe jest również zwrócenie uwagi na parametry elektryczne – standardowe przełączniki zazwyczaj obsługują prąd do 6A przy napięciu 230V. Jeśli pracujesz z silnikiem o większej mocy, zamiast polegać na zwykłym przełączniku ręcznym, zdecydowanie lepiej sięgnąć po zewnętrzne styczniki, które zapewnią znacznie stabilniejszą i bezpieczniejszą pracę całego układu.
Jak zmienić kierunek obrotów w jednofazowym silniku indukcyjnym?
Aby odwrócić kierunek obrotów w silniku indukcyjnym jednofazowym, musisz zmienić polaryzację uzwojenia rozruchowego względem uzwojenia pracy. Ta modyfikacja przesuwa fazę o 180 stopni, zmuszając wirnik do zmiany strony obrotu.
Pierwszym krokiem jest odnalezienie czterech końcówek:
- dwu przynależnych do uzwojenia głównego,
- pary obsługującej rozruch, która w wielu konstrukcjach współpracuje z kondensatorem.
Zawsze zaczynaj od odcięcia zasilania. Użyj multimetru, aby zmierzyć rezystancję cewek – to najprostszy sposób na ich rozróżnienie, ponieważ uzwojenie rozruchowe niemal zawsze wykazuje wyższy opór. Po zidentyfikowaniu przewodów wystarczy zamienić miejscami końcówki obwodu pomocniczego w listwie przyłączeniowej.
Jeśli planujesz częstą zmianę kierunku, warto zainwestować w przełącznik typu L-O-P. Automatyzuje on proces przepinania przewodów, eliminując ryzyko błędów przy pracy ręcznej. Pamiętaj, że pomyłki w połączeniach mogą skutkować:
- przegrzaniem uzwojeń,
- nadmiernym poborem prądu,
- całkowitym brakiem rozruchu.
W mocniejszych jednostkach lepiej sprawdzą się styczniki, które zapewniają znacznie solidniejsze połączenia elektryczne niż standardowe przełączniki. Po każdej modyfikacji wykonaj test krótkotrwałego uruchomienia, sprawdzając, czy silnik pracuje prawidłowo i nie nagrzewa się nadmiernie w żadnym z kierunków.

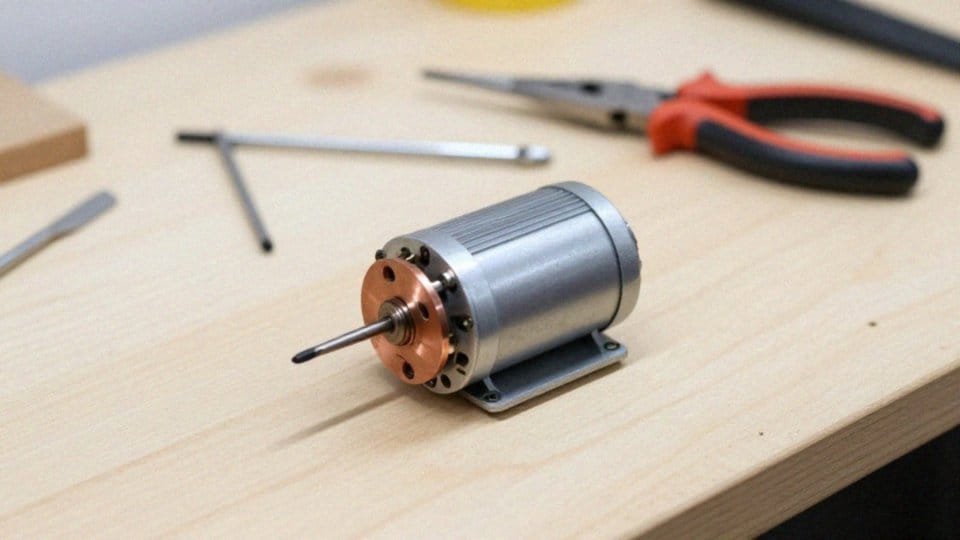

Jak zmienić kierunek obrotów w silniku komutatorowym?
W silnikach komutatorowych, aby zmienić kierunek obrotów, należy odwrócić polaryzację zasilania. W najprostszych konstrukcjach DC wystarczy zamienić miejscami przewody przy szczotkach, podczas gdy w modelach uniwersalnych AC/DC konieczna jest zamiana końcówek uzwojenia wzbudzenia względem wirnika. Istnieje również możliwość fizycznego przestawienia szczotek o 180 stopni na komutatorze, jednak rozwiązanie to stosuje się rzadko ze względu na ryzyko uciążliwego iskrzenia.
Jeśli planujesz częste zmiany kierunku pracy, najwygodniejszym rozwiązaniem będzie zastosowanie układu mostka H, który pozwala na elektroniczną zmianę polaryzacji. Pamiętaj jednak o zasadach bezpieczeństwa przy wysokich obrotach:
- przed przełączeniem zawsze odłączaj zasilanie, by uniknąć groźnego łuku elektrycznego na komutatorze,
- zawsze czekaj, aż wirnik całkowicie się zatrzyma, co uchroni szczotki przed uszkodzeniami mechanicznymi.
W precyzyjnych zastosowaniach warto dodatkowo wykorzystać enkoder, który pozwoli na bieżąco monitorować prędkość i pozycję wału. Trzeba pamiętać, że silniki szczotkowe charakteryzują się wysokim momentem rozruchowym, dlatego gwałtowna zmiana kierunku generuje duże obciążenia prądowe. Profesjonalne sterowniki z funkcją miękkiego startu i hamowania skutecznie eliminują skoki napięcia, wyraźnie wydłużając żywotność wszystkich podzespołów. Niezależnie od trybu pracy, regularna konserwacja komutatora pozostaje kluczem do długiej i bezawaryjnej eksploatacji urządzenia.
Jak wybrać i podłączyć przełącznik kierunkowy 220V?
| Cecha | Wartość/Opis |
|---|---|
| Liczba stanów | 3 (wyłączony, obroty w lewo, obroty w prawo) |
| Maksymalne obciążenie | 6A przy 230V |
| Zastosowanie | Zmiana kierunku obrotów silników jednofazowych |
Wybór właściwego przełącznika kierunkowego jest ściśle uzależniony od zapotrzebowania silnika na prąd. W przypadku mniej wymagających jednostek sprawdzi się klasyczny model trójpozycyjny, wyposażony w jeden styk wspólny oraz dwa boczne. Komponent ten pozwala na obsługę obciążenia do 6A przy napięciu 230V. Jeśli jednak silnik pobiera więcej energii, konieczne staje się zastosowanie zewnętrznych styczników, które skutecznie przejmą na siebie ciężar pracy.
Kluczem do poprawnej instalacji jest precyzyjna identyfikacja przewodów zasilających oraz końcówek uzwojenia rozruchowego. Zadaniem przełącznika jest zmiana kolejności połączeń uzwojenia pomocniczego względem głównego, co gwarantuje płynny start w wybranym kierunku. Cały proces warto przeprowadzić według sprawdzonej procedury:
- Sprawdź za pomocą multimetru wyprowadzenia silnika, aby mieć pewność, że w układzie nie ma zwarć.
- Wykonaj okablowanie, trzymając się wytycznych producenta dla trybu Lewo–Wyłączony–Prawo.
- Nie zapomnij o zabezpieczeniach, takich jak bezpieczniki czy wyłącznik różnicowoprądowy.
- Zanim podasz napięcie, jeszcze raz użyj miernika, by zweryfikować poprawność wszystkich połączeń.
- Pamiętaj, że silniki hamulcowe wymagają uwzględnienia zasilania samego układu hamulca oraz zachowania właściwej sekwencji załączeń.
Jeśli planujesz częste zmiany kierunku obrotów lub myślisz o zdalnym sterowaniu, zamiast manualnego przełącznika lepszym rozwiązaniem będzie układ oparty na dwóch stycznikach krzyżowych lub zastosowanie nowoczesnego falownika. Pamiętaj, że każdy błąd w podłączeniu grozi trwałym uszkodzeniem uzwojeń, dlatego przed finalnym uruchomieniem maszyny każda modyfikacja musi zostać zweryfikowana rygorystycznymi pomiarami.
Kiedy stosować styczniki zamiast przełącznika do zmiany kierunku?
Styczniki to fundament nowoczesnego przemysłu, wszędzie tam, gdzie liczy się niezawodność i częsta praca pod obciążeniem. Z powodzeniem zastępują one tradycyjne przełączniki ręczne, zwłaszcza gdy prąd rozruchowy silnika jest zbyt wysoki lub gdy procesy wymagają pełnej automatyzacji, jak w przypadku sterowania motoreduktorami.
Kluczowym atutem tych urządzeń jest wbudowany system blokady mechanicznej, czyli tzw. interlock. Dzięki niemu fizycznie wykluczamy ryzyko jednoczesnego włączenia obu kierunków obrotów, co skutecznie chroni układ przed groźnym zwarciem. Taka konfiguracja krzyżowa oferuje poziom bezpieczeństwa nieosiągalny dla zwykłych przełączników obrotowych.
Wybór styczników staje się koniecznością w kilku sytuacjach:
- gdy silnik pracuje w cyklu bardzo częstych załączeń, styczniki górują nad ręcznymi rozwiązaniami znacznie większą wytrzymałością styków,
- umożliwiają zdalne zarządzanie energią, co pozwala na łatwą integrację z systemami automatyki budynkowej czy zaawansowanymi sterownikami PLC,
- są niezastąpione przy urządzeniach o wysokim momencie rozruchowym, które błyskawicznie wypaliłyby klasyczne styki mechaniczne,
- pozwalają na bezproblemowe wpięcie przekaźników termicznych, co stanowi najlepszą ochronę dla uzwojeń silnika przed przegrzaniem.
Projektując taki układ, musimy pamiętać o charakterystyce odbiornika oraz o tym, w jaki sposób silnik ma hamować. Jeśli masz jakiekolwiek wątpliwości dotyczące schematu sterowniczego, najlepiej skonsultować się z doświadczonym elektrykiem lub sięgnąć po gotowe, sprawdzone moduły zabezpieczające. Pamiętaj, że właściwe dopasowanie styczników to nie tylko kwestia poprawnej pracy maszyny, ale przede wszystkim inwestycja w jej długowieczność i bezpieczeństwo obsługi.
Czy falownik pozwala zmieniać kierunek obrotów silnika 220V?
Falownik, często nazywany przetwornicą częstotliwości, to wszechstronne urządzenie pozwalające między innymi na:
- zmianę kierunku obrotów silnika poprzez modyfikację sekwencji faz,
- płynną regulację prędkości,
- łagodny start, co skutecznie redukuje prąd rozruchowy,
- ochronę elementów mechanicznych przed nadmiernym zużyciem,
- integrację z systemami automatyki.
Dzięki zastosowaniu falownika z silnikami indukcyjnymi zyskujemy wiele korzyści. Dla bardziej zaawansowanych aplikacji, wymagających rygorystycznej kontroli wału, warto wyposażyć układ w enkoder obrotowy. Taka pętla sprzężenia zwrotnego pozwala na niezwykle precyzyjne sterowanie dynamiką napędu. Przetwornice oferują przy tym szereg użytecznych rozwiązań, takich jak:
- hamowanie dynamiczne dla szybkiego zatrzymania silnika,
- ochrona przekładni poprzez redukcję momentu rozruchowego.
Podczas doboru urządzenia pamiętaj o dokładnej analizie parametrów silnika i rodzaju zasilania. Warto wiedzieć, że nie każda jednostka jednofazowa poradzi sobie w takim układzie – nierzadko konieczna jest przesiadka na silnik trójfazowy lub model zaprojektowany specjalnie pod wymagania falowników. Pamiętaj też o staranności przy instalacji, ponieważ błędna konfiguracja czy niewłaściwe okablowanie mogą prowadzić do przegrzewania uzwojeń. Rzetelna weryfikacja nastaw to absolutna podstawa bezpiecznej i efektywnej pracy każdego systemu napędowego.
