Zmiana kierunku obrotów silnika jednofazowego — schemat i instrukcje


Zmiana kierunku obrotów silnika jednofazowego to kluczowy proces, który może znacząco wpłynąć na efektywność pracy wielu urządzeń, takich jak pompy czy sprzęt AGD. Wystarczy zamienić miejscami końcówki uzwojenia pomocniczego, aby wirnik zaczął obracać się w przeciwną stronę. Zanim jednak przystąpisz do modyfikacji, warto zrozumieć, jak prawidłowo podłączyć silnik oraz jakie zabezpieczenia są niezbędne, by uniknąć awarii. Odkryj wszystkie szczegóły, które pozwolą Ci bezpiecznie i skutecznie przeprowadzić tę operację.

Zmiana kierunku obrotów silnika jednofazowego — schemat i instrukcje

Co to jest zmiana kierunku obrotów silnika jednofazowego?

Metody zmiany kierunku obrotów silnika jednofazowego
MetodaOpis działaniaZalety
Zamiana przewodów uzwojenia pomocniczegoZmiana kierunku przepływu prądu w uzwojeniu pomocniczymProsty i bezpieczny proces
Użycie przełącznika kierunku obrotówUstawienie przełącznika zmienia przepływ prądu w uzwojeniachŁatwa zmiana bez zmiany okablowania
Układ ze stycznikamiSterowanie kierunkiem obrotów za pomocą stycznikówBezpieczne sterowanie

Aby odwrócić kierunek obrotów silnika jednofazowego, wystarczy zamienić miejscami końcówki uzwojenia pomocniczego względem głównego. Ta prosta zamiana wpływa na charakterystykę pola magnetycznego, zmuszając wirnik do pracy w przeciwną stronę.

Warto pamiętać, że za odpowiedni moment rozruchowy odpowiada w tym układzie kondensator, który generuje niezbędne przesunięcie fazowe. Rozwiązanie to jest powszechnie stosowane w:

  • pompach,
  • hydroforach,
  • sprzętach AGD,
  • gdzie elastyczność pracy silnika jest pożądana.

Zanim jednak przystąpisz do modyfikacji, koniecznie zajrzyj do dokumentacji technicznej urządzenia – nie każda jednostka napędowa została fabrycznie przystosowana do takiej zmiany. Zawsze dbaj o swoje bezpieczeństwo i przed przystąpieniem do jakichkolwiek prac upewnij się, że zasilanie zostało całkowicie odłączone.

Jaki schemat podłączenia silnika jednofazowego do zmiany kierunku obrotów?

Prawidłowy montaż silnika jednofazowego wymaga przede wszystkim poprawnej identyfikacji czterech wyprowadzeń oraz punktu wspólnego. Jeśli chcesz zmienić kierunek obrotów, musisz zamienić miejscami końcówki uzwojenia pomocniczego, które współpracuje z kondensatorem. Zazwyczaj na tabliczce zaciskowej widnieją oznaczenia U1 i V1 – to właśnie tutaj, poprzez odpowiednie przełączenie fazy zasilania względem kondensatora, wpływamy na zmianę pola magnetycznego wirnika.

W praktyce najczęściej sięga się po trójpozycyjny przełącznik pakietowy, który w bezpieczny sposób pozwala sterować pracą urządzenia. W bardziej rozbudowanych, zautomatyzowanych systemach montuje się zestaw dwóch styczników z blokadą styków, co definitywnie eliminuje ryzyko przypadkowego załączenia obu kierunków jednocześnie.

Schemat podłączenia silnika jednofazowego – krok po kroku
Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja
Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku
Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Oczywiście fundamentem bezpieczeństwa pozostaje odpowiednie zabezpieczenie instalacji, w tym:

  • wyłącznik różnicowoprądowy,
  • bezpieczniki,
  • wyłącznik silnikowy, który skutecznie chroni uzwojenia przed groźnym przeciążeniem.

Zawsze kieruj się dokumentacją techniczną producenta, gdyż to ona określa precyzyjne rozmieszczenie mostków na tabliczce zaciskowej. Pamiętaj, że stosowanie wysokiej jakości złączy i przewodów o właściwym przekroju nie tylko minimalizuje rezystancję, ale także zapobiega przegrzewaniu się układu sterowania. Zanim naciśniesz przycisk startu, koniecznie sprawdź stabilność wszystkich styków oraz poprawność połączeń z samym kondensatorem.

Jak zmierzyć rezystancję uzwojeń omomierzem?

Diagnostyka silnika jednofazowego często zaczyna się od pomiaru rezystancji uzwojeń. Jeśli urządzenie się przegrzewa lub straciło swoją moc, właśnie w ten sposób najszybciej sprawdzimy stan techniczny jego kluczowych komponentów. Zanim jednak przyłożysz sondy omomierza, musisz bezwzględnie zadbać o bezpieczeństwo, całkowicie odłączając zasilanie i demontując przewody fazowe oraz neutralne. Pamiętaj również o bezpiecznym rozładowaniu i odpięciu kondensatora, ponieważ jego obecność w obwodzie skutecznie zakłóci wynik pomiaru.

Po uporządkowaniu połączeń przy tabliczce zaciskowej, wybierz odpowiedni zakres w mierniku i sprawdź ciągłość uzwojeń. Twoim celem jest zweryfikowanie oporności uzwojenia głównego oraz pomocniczego, jak również sprawdzenie przejścia do punktu wspólnego. Zazwyczaj uzwojenie główne wykazuje nieco wyższą rezystancję. Otrzymane cyfry skonfrontuj z dokumentacją techniczną silnika. Każde wyraźne odstępstwo od normy lub brak ciągłości to sygnał, że doszło do trwałego uszkodzenia wymagającego przewinięcia silnika bądź jego wymiany.

Podłączenie silnika indukcyjnego jednofazowego — jak to zrobić prawidłowo?
Silnik 220V — jak zmienić obroty prawo/lewo i dobrać przełącznik?
Zmiana obrotów silnika jednofazowego z kondensatorem — jak to zrobić?

Warto również uzupełnić tę diagnostykę testem izolacji przy użyciu izolomierza, co pozwoli wykluczyć ewentualne przebicia do masy. Pamiętaj, aby korzystać wyłącznie z atestowanego sprzętu, a po zakończeniu wszystkich czynności – starannie zabezpieczyć wszystkie styki.

Jak zamienić końcówki uzwojenia pomocniczego i kondensatora?

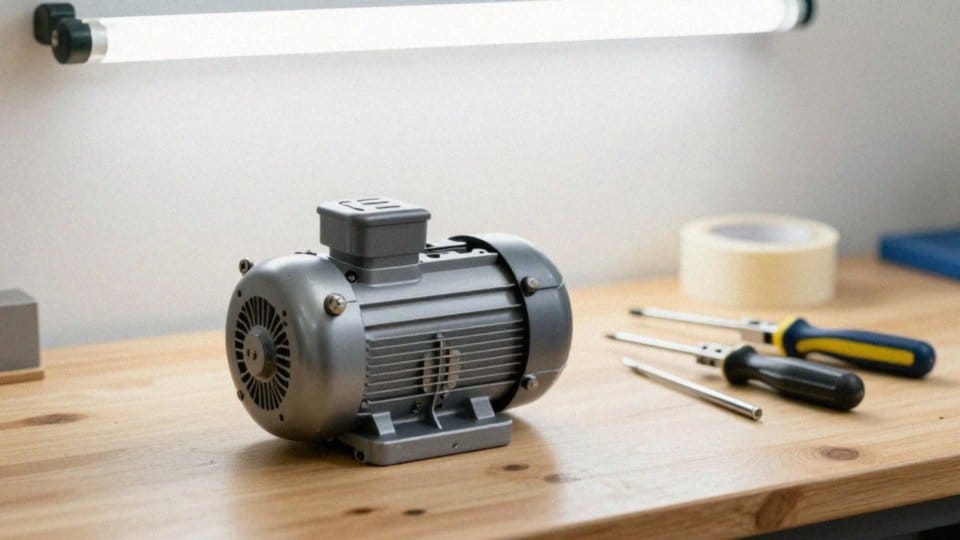

Jak zamienić końcówki uzwojenia pomocniczego i kondensatora?

Wymiana przewodów elektrycznych to zadanie, które wymaga przede wszystkim żelaznej dyscypliny w kwestii bezpieczeństwa. Pierwszym i najważniejszym krokiem jest całkowite odcięcie zasilania. Zawsze upewnij się za pomocą próbnika, że w obwodzie nie ma już napięcia, i nie zapomnij rozładować kondensatora, w którym może wciąż zalegać niebezpieczny ładunek.

W przypadku silników z kondensatorem zmiana kierunku obrotów sprowadza się do:

  • zamiany miejscami końcówek uzwojenia pomocniczego na tabliczce zaciskowej,
  • odepnięcia przewodów kondensatora,
  • przepięcia końcówek tak, aby kondensator znalazł się przy przeciwnej parze styków.

Podczas pracy zachowaj czujność – uważnie obserwuj punkty styku i przewody, aby uniknąć pomyłek w podłączeniu. Gdy wszystko znajdzie się na swoim miejscu, pamiętaj o solidnym zamocowaniu kondensatora i mocnym dokręceniu śrub na tabliczce zaciskowej. Zanim włączysz silnik na stałe, warto wykonać krótki test, uruchamiając go impulsowo, by sprawdzić kierunek obrotów. Pamiętaj jednak, że częsta zmiana kierunku może nadwyrężyć izolację, więc jeśli konstrukcja silnika na to nie pozwala, ogranicz te manewry do niezbędnego minimum.

Przy bardziej złożonych instalacjach świetnym rozwiązaniem jest zewnętrzny przełącznik obrotów, który zapewnia bezpieczną i powtarzalną obsługę całego układu.

Jak użyć przełącznika kierunku obrotów?

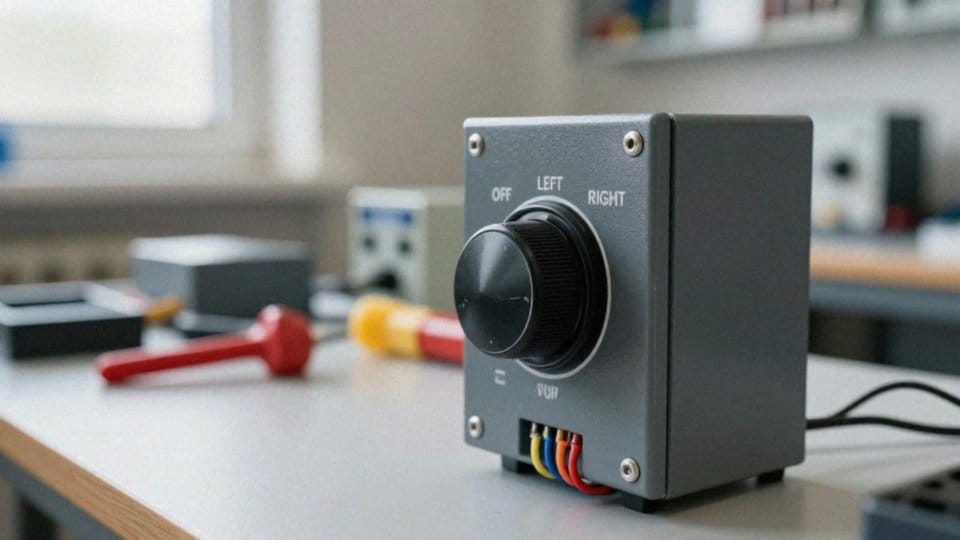

Jak użyć przełącznika kierunku obrotów?

Zastosowanie trójpozycyjnego przełącznika pakietowego to najwygodniejszy sposób na zmianę kierunku pracy silnika, który pozwala uniknąć żmudnego przepinania kabli na tabliczce zaciskowej. Wybór między ustawieniami LEWO, 0 oraz PRAWO umożliwia błyskawiczną zmianę kierunku pola magnetycznego poprzez odpowiednie przełączenie końcówek kondensatora i uzwojenia pomocniczego.

Montaż tego elementu przebiega w trzech krokach:

  1. dobór przełącznika, kierując się wytycznymi producenta w zakresie prądu znamionowego i napięcia silnika,
  2. precyzyjne podłączenie przewodów fazowych, neutralnych oraz wyprowadzeń uzwojeń zgodnie z dołączonym schematem,
  3. wpięcie w układ wyłącznika silnikowego, który pełni rolę niezbędnego zabezpieczenia przed przeciążeniem i spadkami napięcia.

Warto pamiętać o bezpieczeństwie – wbudowany styk pomocniczy skutecznie blokuje możliwość przypadkowego załączenia obu kierunków obrotów jednocześnie. W zaawansowanych instalacjach automatyki system można rozbudować o styczniki, sterowniki PLC i czujniki obciążenia, co pozwala na pełną automatyzację procesu. Gdy instalacja jest gotowa, koniecznie wykonaj testy przy minimalnym obciążeniu. Pozwoli to upewnić się, że pozycja środkowa całkowicie zatrzymuje urządzenie, a wybór kierunku przebiega prawidłowo bez ryzyka zwarcia. Pamiętaj też, że regularna kontrola stanu styków to najlepszy sposób na zachowanie niezawodności układu na długie lata.

Jak bezpiecznie sterować silnikiem jednofazowym za pomocą styczników?

W instalacjach, w których silnik musi często zmieniać kierunek obrotów, zastosowanie dwóch styczników znacząco podnosi poziom bezpieczeństwa. Każdy z nich odpowiada za jeden kierunek pracy, a kluczową rolę pełni tu styk pomocniczy, skutecznie blokujący możliwość jednoczesnego załączenia obu cewek. Całość powinna być uzupełniona wyłącznikiem silnikowym, który zareaguje w razie przeciążenia. Zasilanie fazowe oraz neutralne doprowadza się najpierw do wyłącznika, a następnie do styków głównych styczników.

Projektując obwód, nie można zapomnieć o kilku niezbędnych komponentach:

  • wyłącznik różnicowoprądowy, chroniący użytkowników przed porażeniem,
  • zabezpieczenia nadprądowe dopasowane do mocy znamionowej silnika,
  • fizyczna blokada styków pomocniczych, która stanowi ostatnią linię obrony przed błędnym zasileniem uzwojenia.

Współczesne styczniki świetnie współpracują z systemami automatyki, w tym ze sterownikami PLC. Można je bez trudu zintegrować z czujnikami obciążenia, co pozwala na automatyczne odcięcie zasilania, gdy warunki pracy stają się zbyt wymagające. Przed oddaniem układu do użytku należy koniecznie sprawdzić działanie blokad oraz zadbać o czytelne oznaczenie przewodów wewnątrz szafy sterowniczej. Regularna diagnostyka pod obciążeniem oraz kontrola stanu styków to najlepszy sposób na uniknięcie awarii wywołanych przegrzaniem czy szkodliwym łukiem elektrycznym, co przekłada się na długą i bezawaryjną pracę całego systemu.

Kiedy użyć falownika zamiast zamiany przewodów?

Wybór odpowiedniego falownika to kluczowa decyzja, jeśli zależy Ci na precyzyjnej kontroli prędkości i płynnym zarządzaniu momentem obrotowym silnika klatkowego. Urządzenie to eliminuje konieczność fizycznego przepinania przewodów, ponieważ zmiana kierunku obrotów odbywa się poprzez elektroniczną zamianę kolejności faz na wyjściu. Falownik staje się niezastąpiony w pięciu kluczowych scenariuszach.

  • idealnie sprawdza się w intensywnych procesach produkcyjnych, gdzie częste zmiany kierunku pracy nie niosą ryzyka uszkodzenia styków,
  • jego integracja z systemami automatyki pozwala na sterowanie sygnałami analogowymi lub cyfrowymi wprost ze sterownika PLC,
  • poprawa efektywności energetycznej dzięki dopasowaniu obrotów do aktualnego obciążenia maszyny,
  • gwarantują płynny rozruch i łagodne zatrzymanie, co znacząco ogranicza udary mechaniczne i wydłuża trwałość całego układu,
  • wbudowana, zaawansowana ochrona – od zabezpieczeń termicznych po monitorowanie nadprądowe w czasie rzeczywistym.

Pamiętaj jednak, że prawidłowa instalacja wymaga silnika przystosowanego do zasilania o zmiennej częstotliwości oraz zastosowania filtrów elektromagnetycznych, które tłumią zakłócenia. Choć falowniki są bardziej kosztowne i wymagają staranniejszej konfiguracji niż zmiana liczby par biegunów czy proste regulatory tyrystorowe, oferują nieporównywalnie szersze możliwości operacyjne. Dzięki temu stanowią dziś standard w nowoczesnym przemyśle. Jeśli natomiast mówimy o prostych aplikacjach domowych, gdzie zmiany kierunku zdarzają się rzadko, tradycyjne rozwiązanie w postaci manualnej zamiany przewodów nadal w zupełności wystarcza.
