Jak podłączyć silnik jednofazowy krok po kroku?
Pracę nad montażem zawsze zacznij od całkowitego odcięcia zasilania 230V. Zanim przejdziesz do jakichkolwiek działań, przyjrzyj się tabliczce znamionowej – to z niej odczytasz kluczowe dane, takie jak wymagana moc czy prąd znamionowy.
Po zdjęciu pokrywy puszki zaciskowej odnajdź fabryczny schemat połączeń, niemal zawsze ukryty po jej wewnętrznej stronie. Następnie za pomocą omomierza zidentyfikuj wyprowadzenia uzwojeń. Pamiętaj, że uzwojenie główne charakteryzuje się niższą rezystancją w porównaniu do pomocniczego.
Skoro znasz już układ zacisków, przypnij przewód ochronny PE do odpowiedniego punktu z oznaczeniem uziemienia. Przewody fazowy L oraz neutralny N podłącz zgodnie ze schematem do właściwych gniazd.
Jeśli instalacja wymaga kondensatora rozruchowego lub pracy, umieść go pomiędzy stykami uzwojenia pomocniczego. Zanim podasz napięcie, upewnij się, że wszystkie styki są dobrze dokręcone, a przewody solidnie zabezpieczone w dławiku.
Aby zapewnić układowi pełną ochronę przed przeciążeniami, warto zamontować wyłącznik silnikowy oraz stycznik. Po włączeniu zasilania nie zapomnij zweryfikować poboru prądu oraz kierunku obrotów. Staranne przestrzeganie parametrów z tabliczki znamionowej to najlepsza gwarancja, że unikniesz uszkodzenia uzwojeń i zapewnisz urządzeniu długą żywotność.
Jak zidentyfikować i zmierzyć uzwojenia silnika jednofazowego?
Diagnostykę silnika jednofazowego zacznij od identyfikacji wyprowadzeń za pomocą omomierza. Urządzenie to posiada trzy kluczowe punkty:
- zacisk wspólny,
- końcówki uzwojenia głównego,
- końcówki uzwojenia pomocniczego.
Podczas pomiarów zauważysz wyraźne różnice w oporności – uzwojenie główne wykazuje ok. 275 omów, natomiast pomocnicze osiąga nieco wyższą wartość, rzędu 335 omów. Warto wiedzieć, że suma rezystancji obu sekcji musi odpowiadać wynikowi uzyskanemu między ich zewnętrznymi końcami.
Oprócz sprawdzenia ciągłości obwodu, koniecznie zbadaj rezystancję izolacji względem metalowej obudowy. Najlepiej użyć do tego celu megomierza, który szybko wykryje ewentualne przebicia lub uszkodzenia emalii na przewodach.
Gdy już prawidłowo zidentyfikujesz wszystkie kable, warto od razu trwale je oznaczyć, co znacznie uprości ewentualną zmianę kierunku obrotów w przyszłości. Ostatnim krokiem przed oddaniem urządzenia do pracy jest pomiar prądu za pomocą cęgów. Zestaw wynik z danymi na tabliczce znamionowej – jeśli wartości znacząco od siebie odbiegają podczas pracy pod obciążeniem, może to sugerować wewnętrzną usterkę silnika.
Pamiętaj też o notowaniu swoich pomiarów, ponieważ prowadzenie takiej dokumentacji skraca czas potrzebny na przyszły serwis.
Gdzie podłączyć przewód fazowy i neutralny?
| Przewód | Zacisk | Dodatkowe informacje |
|---|---|---|
| Przewód ochronny | PE | Zapewnia bezpieczeństwo |
| Przewód neutralny | N | Uzupełnia obwód |
| Przewód fazowy | L1 albo L2 | Dostarcza zasilanie |
| Kondensator pracy | Pomiędzy L1 i L2 | Wspomaga rozruch silnika |
Przewód fazowy L poprowadź do zacisku L1 lub L2, natomiast niebieską żyłę neutralną N zawsze wpinaj w miejsce oznaczone tą samą literą. Jeśli korzystasz z instalacji jednofazowej 230V, dokładną mapę połączeń znajdziesz na wewnętrznej stronie pokrywy puszki.
Przygotowując okablowanie, nie zapomnij dobrać przekroju żył do prądu znamionowego silnika – to kluczowe, aby zapobiec niebezpiecznemu przegrzewaniu się instalacji w przyszłości. Podczas dokręcania zacisków zwróć uwagę na staranność montażu. Każdy luźny styk to ryzyko powstania łuku elektrycznego, który może trwale uszkodzić urządzenie.
Jeśli Twój silnik był wcześniej przystosowany do zasilania trójfazowego, koniecznie przełącz uzwojenia w układ trójkąta jeszcze przed doprowadzeniem prądu. Pod żadnym pozorem nie pomyl przewodu N z żółto-zielonym przewodem ochronnym PE; w standardowych warunkach ich łączenie jest kategorycznie zabronione.
Zanim chwycisz za narzędzia, dla własnego bezpieczeństwa zawsze upewnij się za pomocą multimetru lub próbnika, czy w układzie na pewno nie ma napięcia.

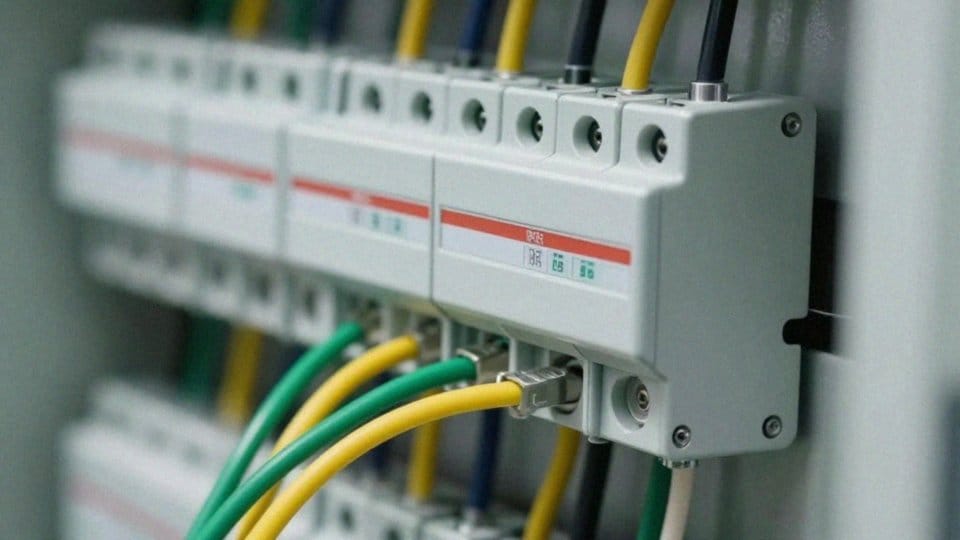

Gdzie wpiąć przewód ochronny PE?
Żółto-zielony przewód ochronny PE podłącz bezpośrednio do zacisku z symbolem uziemienia, który zazwyczaj znajdziesz na listwie zaciskowej lub jako śrubę masową na obudowie silnika. To połączenie gwarantuje ciągłość metalicznych elementów, co jest niezbędne dla skutecznej ochrony przed porażeniem.
Po wszystkim warto wykonać test ciągłości – wystarczy użyć omomierza, aby zmierzyć oporność między obudową a stykiem ochronnym w gnieździe; prawidłowa wartość powinna oscylować wokół zera. Pamiętaj, aby przekrój przewodu zawsze dobierać do mocy silnika oraz specyfiki instalacji, mając na uwadze, że masa urządzenia nigdy nie pełni funkcji przewodu roboczego.
Profesjonalne podejście wymaga zastosowania odpowiednich końcówek kablowych dla zapewnienia trwałego styku, a w warunkach przemysłowych koniecznie zainstaluj wyłącznik różnicowoprądowy, który błyskawicznie zareaguje na ewentualną awarię izolacji. Takie zadania powierz wyłącznie wykwalifikowanym elektrykom. Zaniedbania w tym zakresie to nie tylko ryzyko trwałego uszkodzenia podzespołów, ale przede wszystkim bezpośrednie zagrożenie zdrowia i życia.
Jak podłączyć i dobrać kondensator do silnika jednofazowego?
Kondensator pracy to serce układu zasilanego z sieci 230V. Jego głównym zadaniem jest wywołanie przesunięcia fazowego w uzwojeniu pomocniczym, co pozwala silnikowi na uzyskanie niezbędnego momentu rozruchowego. W przypadku gotowych jednostek jednofazowych wystarczy trzymać się wartości podanych przez producenta na tabliczce znamionowej. Jeśli natomiast adaptujesz silnik trójfazowy do instalacji jednofazowej, bezpiecznym przelicznikiem będzie około 70 µF na każdy kilowat mocy.
Dobierając element, nie pomiń kwestii napięcia; musi ono wynosić co najmniej 230V, co stanowi gwarancję bezpiecznego użytkowania. Istotne jest, aby nie pomylić kondensatora pracy – który dba o stabilność pola magnetycznego podczas całego cyklu działania – z odmianą rozruchową. Ta druga cechuje się znacznie większą pojemnością i pracuje tylko przez krótką chwilę w momencie startu.
Podczas montażu pamiętaj o:
- zachowaniu bezpiecznej odległości od źródeł ciepła,
- zastosowaniu przewodów o właściwym przekroju.
Podłączenie powinno odbyć się zgodnie ze schematem w puszce zaciskowej, najczęściej w obrębie uzwojenia pomocniczego. Pamiętaj jednak, że kondensatory gromadzą ładunek elektryczny, dlatego przed dotknięciem styków koniecznie je rozładuj, unikając w ten sposób bolesnego wyładowania. Po instalacji warto sprawdzić pobór prądu oraz płynność startu maszyny. Błędy w doborze tego komponentu szybko dadzą o sobie znać przez przegrzewanie uzwojeń, spadek sprawności urządzenia, a w najgorszym scenariuszu – doprowadzą do jego trwałej awarii.
Jak zmienić kierunek obrotów silnika jednofazowego?
Aby zmienić kierunek obrotów silnika, wystarczy odwrócić fazę w uzwojeniu pomocniczym względem głównego. Najprostszym sposobem jest zamiana końcówek tego uzwojenia na listwie zaciskowej. Pamiętaj jednak, że przed przystąpieniem do jakichkolwiek prac musisz bezwzględnie odłączyć zasilanie i odnaleźć odpowiednie wyprowadzenia na podstawie schematu producenta.
Wygodniejszym rozwiązaniem w codziennym użytkowaniu jest montaż zewnętrznego przełącznika obrotów, który pozwala na zmianę kierunku pracy przekręceniem pokrętła. Profesjonalne układy sterowania wykorzystują do tego celu styczniki, co znacznie automatyzuje proces.
W przypadku silników trójfazowych zasilanych jednofazowo sytuacja jest nieco bardziej złożona – czasem niezbędne staje się przełączenie uzwojeń, na przykład w konfigurację trójkąta. Każda modyfikacja połączeń wymaga późniejszej weryfikacji.
Gdy ponownie podłączysz napięcie, sprawdź:
- pobór prądu, porównując go z wartościami na tabliczce znamionowej,
- czy silnik nie nagrzewa się nadmiernie.
Błędy w podłączeniu mogą skutkować problemami z rozruchem, drastycznym wzrostem zużycia energii, a w najgorszym scenariuszu, nieodwracalnym uszkodzeniem urządzenia. Zawsze dbaj o bezpieczeństwo i wykonuj serwis wyłącznie przy wyłączonym zasilaniu.
Czy potrzebne są uprawnienia do podłączenia silnika jednofazowego?
Praca z instalacjami elektrycznymi to wyzwanie, które wymaga posiadania odpowiednich kwalifikacji. Przepisy są w tej kwestii nieubłagane: każda ingerencja w stałe układy zasilania, rozdzielnice, styczniki czy zabezpieczenia silnikowe musi być przeprowadzona przez osobę z uprawnieniami. Zatem, jeśli nie posiadasz stosownego zaświadczenia, lepiej nie podejmuj się samodzielnych modyfikacji w domowej sieci.
Wyjątkiem są jedynie proste czynności, jak:
- wymiana wtyczki,
- wymiana kondensatora w sprzętach przenośnych,
- pod warunkiem, że nie wiążą się one z trwałą integracją z budynkową infrastrukturą.
Pamiętaj jednak, że montaż wyłączników silnikowych czy stałe podłączanie maszyn do prądu to zadania obarczone dużym ryzykiem. Błędy na tym etapie mogą skończyć się nie tylko uszkodzeniem drogiego sprzętu, ale także groźnym pożarem czy porażeniem. Gdy Twój projekt DIY wykracza poza kosmetyczne poprawki, najrozsądniejszym wyjściem jest zatrudnienie elektryka z odpowiednimi certyfikatami.
Fachowiec nie tylko wykona zadanie bezpiecznie, ale również przeprowadzi niezbędne testy – zmierzy parametry prądu, sprawdzi stan izolacji oraz poprawność połączeń przewodów ochronnych i fazowych. Dzięki temu zyskasz pewność, że instalacja jest w pełni sprawna i spełnia rygorystyczne wymogi techniczne.
Na koniec warto przypomnieć fundament każdej pracy z prądem: bezwzględne wyłączenie obwodu przed rozpoczęciem jakichkolwiek działań. Tylko przestrzeganie tej prostej zasady pozwala skutecznie zminimalizować ryzyko wypadku.
