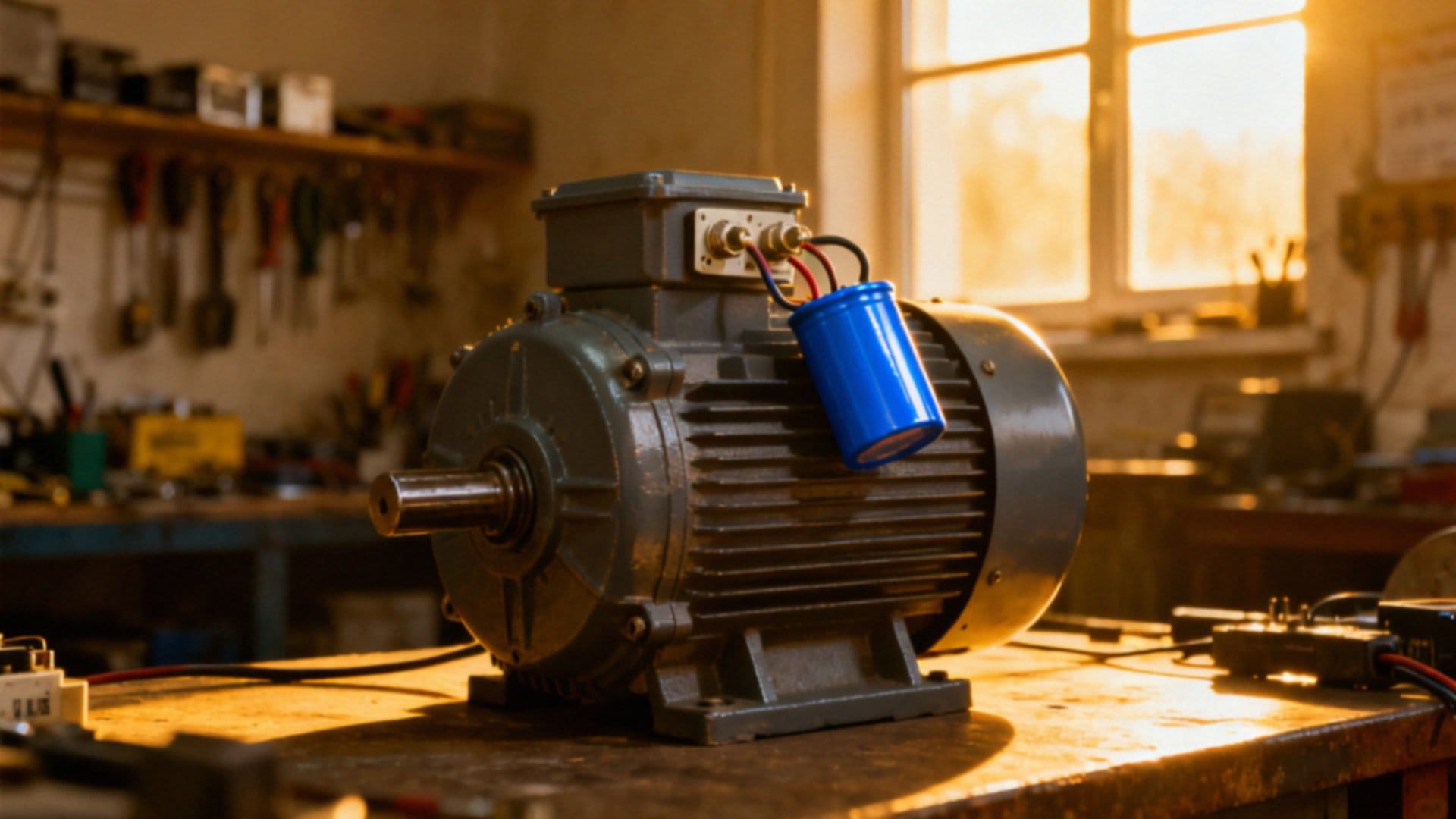

Co to jest silnik jednofazowy z kondensatorem?
| Parametr | Wartość |
|---|---|
| Moc wyjściowa | 120 W |
| Napięcie | 220 V (230 V) |
| Prędkość obrotowa | 2800 obr./min |
| Prąd | 1.36A |
Ten typ silnika elektrycznego zaprojektowano z myślą o instalacjach jednofazowych 230 V, czyli tam, gdzie korzystanie z sieci trójfazowej jest niemożliwe. Wnętrze urządzenia opiera się na klasycznym układzie stojana i wirnika, jednak to obecność uzwojenia pomocniczego wraz z kondensatorem stanowi o jego funkcjonalności. To rozwiązanie pozwala na przesunięcie fazy prądu, co w efekcie indukuje wymagane do startu wirujące pole magnetyczne.
W naszym asortymencie znajdziesz jednostki o szerokim spektrum mocy, począwszy od wersji 0,09 kW aż po modele kilkukilowatowe. Szczególnym zainteresowaniem cieszą się warianty generujące 0,18 kW przy prędkości 1380 obr./min. Producent zadbał również o trwałość konstrukcji, stosując stopnie ochrony IP55 lub IP65, co czyni te silniki niewrażliwymi na wstrząsy czy trudne warunki pracy.
Mniejsze modele wyróżniają się kompaktowymi wymiarami rzędu 230x130x190 mm, a ich waga została precyzyjnie zoptymalizowana pod kątem specyficznych wymagań napędowych. Dzięki swojej uniwersalności, te silniki klatkowe z powodzeniem zasilają między innymi:
- kompresory,
- pompy wodne,
- różnego rodzaju maszyny wykorzystywane w stolarstwie.

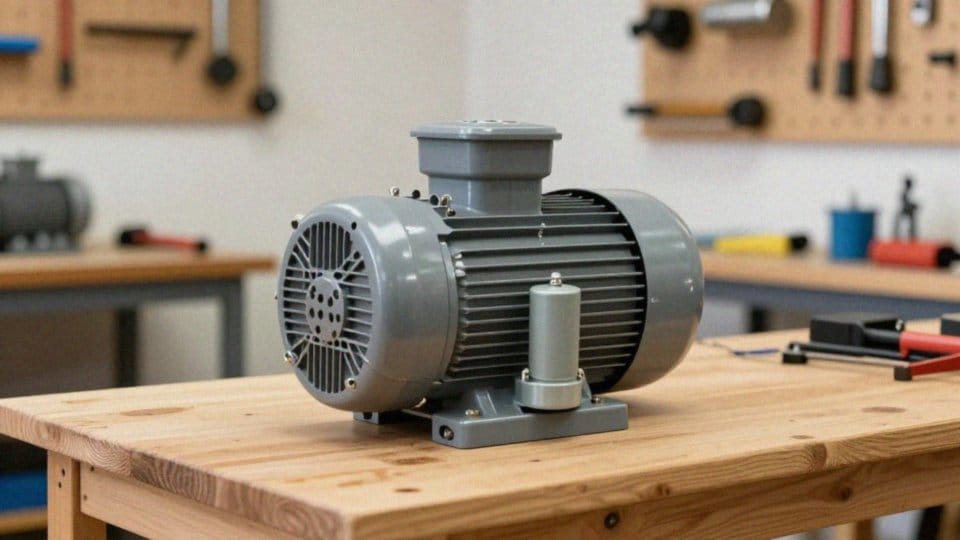

Jak działa silnik jednofazowy z kondensatorem?
W silniku jednofazowym kondensator pełni kluczową rolę, dostarczając drugą składową pola magnetycznego przez uzwojenie pomocnicze. Dzięki temu zabiegowi prądy w uzwojeniach są przesunięte w fazie, co pozwala na stworzenie wirującego pola magnetycznego zbliżonego do środowiska trójfazowego. To właśnie ten mechanizm pozwala jednostce napędowej na wytworzenie niezbędnego momentu obrotowego.
Co istotne, kąt tego przesunięcia zmienia się w zależności od warunków pracy:
- podczas biegu jałowego wynosi on około 20 stopni,
- lecz pod pełnym obciążeniem rośnie nawet do 90.
Wartość ta jest ściśle powiązana z indukcyjnością oraz rezystancją samych uzwojeń. Precyzyjne dopasowanie pojemności kondensatora nie tylko optymalizuje wytwarzanie strumienia, ale sprawia, że silnik staje się bardziej energooszczędny i pracuje znacznie ciszej.
Strategia doboru kondensatora różni się w zależności od fazy pracy urządzenia:
- na starcie, gdy potrzebna jest duża siła, wykorzystuje się komponent o wyższej pojemności, zapewniający wysoki prąd rozruchowy,
- po rozpędzeniu silnika układ przełącza się na kondensator pracy o znacznie mniejszej wartości.
Cały ten proces, oparty na przepływie prądu sinusoidalnego przez stojan, efektywnie poprawia charakterystykę mechaniczną maszyny i znacząco wydłuża jej żywotność podczas codziennej eksploatacji.
Gdzie stosuje się silnik jednofazowy z kondensatorem?
Urządzenia te stanowią idealne rozwiązanie tam, gdzie instalacja trójfazowa jest niedostępna lub gdy liczy się każdy centymetr przestrzeni. Ich kompaktowa budowa sprawia, że świetnie odnajdują się w:
- pompach wodnych,
- systemach wentylacji i klimatyzacji,
- maszynach stolarskich,
- napędach rolet,
- bramach automatycznych,
- betoniarkach,
- precyzyjnej aparaturze medycznej.
W naszym asortymencie posiadamy zróżnicowane jednostki, w tym popularne warianty o mocy 120 W oraz 0,18 kW. Wybierając konkretny model, warto skupić się na obciążeniu nominalnym oraz prędkości obrotowej, która w wielu przypadkach osiąga 2800 obr./min. Jeśli Twoja aplikacja wiąże się z trudnym startem pod dużym obciążeniem, dobrym wyborem okażą się silniki dwukondensatorowe.
W pracy w wymagającym środowisku kluczowy jest stopień ochrony – najlepiej stawiać na modele z certyfikatem IP55 lub IP65, które gwarantują wysoką szczelność. Aby natomiast poprawić precyzję i stabilność zestawu, warto wyposażyć maszynę w:
- podstawy antywibracyjne,
- czujniki ciepła,
- enkodery.
Takie dodatki nie tylko zwiększają niezawodność, ale przede wszystkim ułatwiają idealne dopasowanie napędu do każdego montażu.
Jak dobrać pojemność kondensatora do silnika jednofazowego?
Dobór odpowiedniej pojemności kondensatora to kluczowa kwestia, zależna od mocy silnika wyrażonej w kilowatach oraz parametrów takich jak rezystancja i indukcyjność uzwojeń. Precyzyjna analiza tych wartości pozwala uzyskać optymalne przesunięcie fazowe, co jest niezbędne do wygenerowania właściwego pola magnetycznego przy standardowej częstotliwości 50 Hz.
W układach tych wykorzystuje się dwa rodzaje komponentów:
- kondensator pracy, odpowiadający za stabilność silnika przy nominalnym obciążeniu. Dla jednostek o mocy 120 W zazwyczaj stosuje się elementy od 4 do 5 µF, co gwarantuje płynną kulturę pracy i zapobiega przegrzewaniu się izolacji,
- kondensator rozruchowy, który wkracza do akcji tylko podczas startu, zwiększając moment obrotowy niezbędny do wprawienia wirnika w ruch. Jego pojemność jest zazwyczaj znacząco wyższa.
Należy wystrzegać się błędów w doborze, gdyż użycie np. kondensatora 7,5 µF zamiast zalecanego 4 µF prowadzi do przewymiarowania układu. Skutkiem takiej pomyłki jest obniżenie sprawności silnika oraz niebezpieczny wzrost temperatury uzwojeń.
Aby uniknąć takich problemów, warto przestrzegać kilku zasad:
- kierować się dokumentacją producenta, która precyzyjnie określa wymagania dla konkretnego typu uzwojenia,
- przeprowadzić dedykowane badania laboratoryjne, jeśli korzystasz z niestandardowych rozwiązań,
- monitorować prąd znamionowy oraz uwzględnić tolerancję pojemności, która dla większości elementów mieści się w granicach 5–10%.
W sytuacjach niepewności najważniejszym źródłem informacji pozostaje tabliczka znamionowa urządzenia, której parametry są nadrzędne w kwestii bezpieczeństwa całego układu.

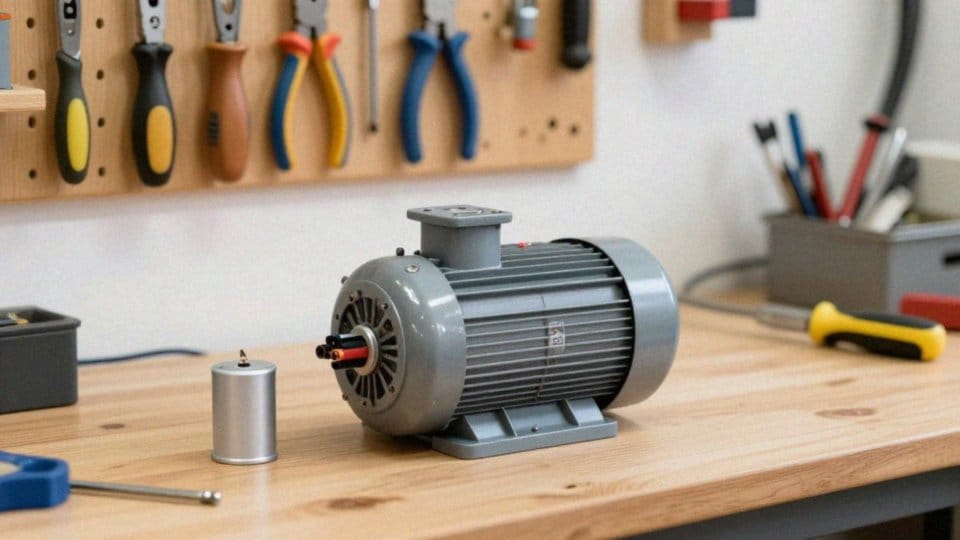

Jak podłączyć silnik jednofazowy z kondensatorem?
Zanim przystąpisz do montażu, bezwzględnie odetnij dopływ prądu 230 V. Dla własnego bezpieczeństwa upewnij się za pomocą próbnika, że obwód jest całkowicie wyłączony. Kluczem do poprawnej instalacji silnika jest precyzyjne rozpoznanie końcówek uzwojenia głównego oraz pomocniczego, w czym pomoże Ci załączony schemat producenta.
Uzwojenie główne wymaga bezpośredniego podłączenia do sieci pod zaciski:
- fazowy L,
- neutralny N.
W przypadku uzwojenia pomocniczego konieczne jest szeregowe wpięcie kondensatora pracy. Konstrukcje wyposażone w dwa kondensatory wymagają dodatkowego rozruchowego, który wpina się równolegle do głównego wyłącznie na etapie startu poprzez stycznik lub włącznik odśrodkowy. Jeśli zajdzie potrzeba zmiany kierunku pracy silnika, wystarczy zamienić miejscami końcówki uzwojenia pomocniczego.
Podczas skręcania całości zwróć szczególną uwagę na:
- solidność każdego połączenia,
- właściwy przekrój użytych przewodów,
- stabilne dokręcenie każdego styku,
- zabezpieczenie przed przypadkowym wysunięciem.
W razie jakichkolwiek wątpliwości warto posłużyć się omomierzem w celu sprawdzenia stanu uzwojeń, a testerem kondensatorów – poprawności działania elementów biernych. Na sam koniec zainstaluj zabezpieczenia termiczne oraz załóż wszystkie osłony silnika, co jest niezbędne dla ochrony zarówno użytkownika, jak i samego mechanizmu.
Jak sprawdzić uzwojenia i kondensator w silniku jednofazowym?
Diagnostykę silnika warto rozpocząć od sprawdzenia rezystancji uzwojeń za pomocą omomierza. Porównując uzyskane wyniki z danymi katalogowymi, łatwo wychwycisz ewentualne przerwy lub zwarcia międzyzwojowe, które są jasnym sygnałem awarii. Kolejnym kluczowym krokiem jest ocena izolacji przy użyciu meggera. Pozwoli to sprawdzić, czy nie doszło do przebicia między uzwojeniami a korpusem urządzenia.
Nie zapomnij również o kondensatorze. Jeśli używasz testera pojemności, a odczyt różni się od wartości znamionowej – na przykład 7,5µF – silnik może pracować głośno lub stracić swoją moc, co wynika z nieprawidłowego przesunięcia fazowego. Warto też monitorować natężenie prądu. Jeśli zauważysz, że wartości odbiegają od podanych na tabliczce znamionowej (gdzie nominalnie spodziewamy się około 1,36A), może to świadczyć o problemach mechanicznych, takich jak zużyte łożyska.
Przy okazji przeglądu zwróć uwagę na stan techniczny jednostki o wymiarach 230x130x190mm oraz wysokości wału 63mm. Każde nietypowe drganie to często zwiastun kłopotów z układem mechanicznym. Gdy podstawowe testy okażą się niewystarczające, warto rozważyć bardziej zaawansowane badania laboratoryjne. Jeśli zdiagnozujesz uszkodzony kondensator, koniecznie wymień go na nowy, pamiętając o dobraniu dokładnie takiej samej pojemności i typu.
Czy silnik jednofazowy z kondensatorem współpracuje z falownikiem?
Współpraca z falownikiem jest wykonalna, choć konstrukcja silników jednofazowych z kondensatorem narzuca szereg rygorystycznych wymogów. Standardowe jednostki tego typu nie zostały zoptymalizowane pod kątem zasilania prądem o zmiennej częstotliwości, co przy niewłaściwej konfiguracji wywołuje szereg negatywnych zjawisk fizycznych.
Decydując się na regulację prędkości obrotowej, pamiętaj, że typowe falowniki przeznaczone dla układów trójfazowych generują wyższe harmoniczne. Powoduje to:
- przegrzewanie uzwojeń oraz kondensatora,
- drastyczne skracanie czasu ich eksploatacji,
- spadek efektywności napędu,
- destabilizację pracy układu rozruchowego.
Dbałość o bezpieczeństwo zaczyna się od wyboru właściwego osprzętu. Najrozsądniejszym rozwiązaniem jest zakup dedykowanego falownika jednofazowego, stworzonego stricte do pracy z takimi odbiornikami. Podczas eksploatacji nie może zabraknąć stałej analizy parametrów prądowych, a montaż czujników temperatury połączonych z wyzwalaczem falownika skutecznie ochroni izolację uzwojeń przed awarią.
Warto również zadbać o:
- fundamenty antywibracyjne tłumiące oscylacje,
- enkodery, które znacząco poprawiają precyzję sterowania,
- osłony termiczne w wymagającym środowisku.
Jednak przed finalnym uruchomieniem zawsze zalecamy przeprowadzenie testów w docelowym układzie obciążenia. W niektórych przypadkach jedynym słusznym krokiem jest mechaniczne odłączenie kondensatora za pomocą zewnętrznych przekaźników podczas pracy z przemiennikiem częstotliwości. Jeśli jednak zależy Ci na wyższej kulturze technicznej i pełnej kontroli momentu obrotowego, najlepszym wyjściem będzie wymiana silnika na trójfazowy. Pozwoli to całkowicie wyeliminować problemy wynikające z reaktancji pojemnościowej i zapewni stabilną pracę napędu w długim terminie.
