Co to jest silnik jednofazowy z cewką rozruchową?
Silnik jednofazowy z cewką rozruchową to klasyczny przykład maszyny indukcyjnej, przystosowanej do pracy w standardowej sieci 230 V i 50 Hz. Sercem jego budowy jest stojan wyposażony w dwa rodzaje uzwojeń: główne oraz pomocnicze, pełniące funkcję rozruchową. To właśnie subtelne przesunięcie fazowe między płynącymi w nich prądami odpowiada za powstanie eliptycznego pola, bez którego silnik nie byłby w stanie ruszyć z miejsca.
Warto zauważyć, że podczas pracy wirnik zachowuje się bardzo podobnie do uzwojenia wtórnego transformatora, co pozwala na płynną i efektywną konwersję prądu na energię mechaniczną. W praktyce inżynierskiej spotkamy wiele wariantów tych jednostek, w tym:
- popularne wersje kondensatorowe,
- szczelinowe,
- uniwersalne.
Zazwyczaj urządzenia te obsługują moc do 3 kW, co czyni je idealnym napędem dla:
- wentylatorów,
- pomp,
- kompaktowych obrabiarek.
Dobrym przykładem jest model SM120-220S, charakteryzujący się precyzyjnie określonymi wymiarami oraz parametrami eksploatacyjnymi. Dzięki zasilaniu z gniazdka jednofazowego, silniki te stały się nieodzownym elementem zarówno w naszych domach, jak i w zakładach o mniejszej skali produkcji.

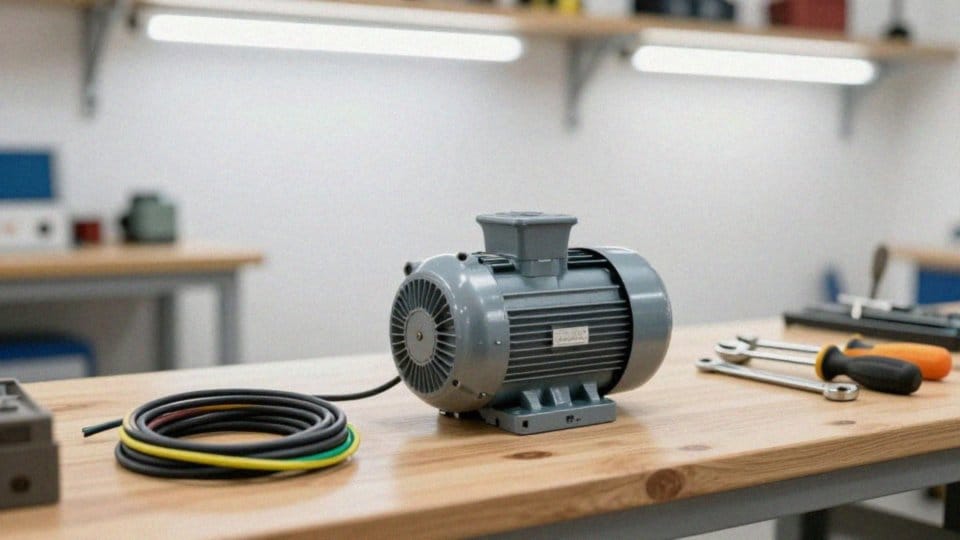

Jakie są parametry silnika jednofazowego 230 V?
Typowe silniki jednofazowe pracują przy standardowym napięciu 220–230 V i częstotliwości 50 Hz. Przykładowo model o mocy 120 W pobiera jedynie 1,36 A, podczas gdy bardziej zaawansowane jednostki generują nawet 1 kW mocy. W przypadku wersji dwubiegunowych możemy liczyć na prędkość obrotową rzędu 2800 obr./min.
Podczas wyboru urządzenia warto zwrócić uwagę na:
- moment znamionowy,
- moment rozruchowy,
- efektywność energetyczną,
- wymiary konstrukcyjne,
- klasę szczelności urządzenia.
Efektywność energetyczna maszyny jest wypadkową kilku czynników, takich jak rezystancja uzwojeń, impedancja, czy straty ciepła w miedzi i żelazie. Producent podaje również dokładne wymiary konstrukcyjne – standardowa wysokość wału to 63 mm, a rozmiar obudowy wynosi 230x130x190 mm. Za bezpieczeństwo pracy odpowiada klasa szczelności urządzenia oraz zasilanie oparte na trójżyłowym przewodzie. Wykorzystuje on tor fazowy, neutralny oraz żółto-zieloną żyłę ochronną.
Pamiętajmy, że płynny start maszyny zależy przede wszystkim od właściwej współpracy między uzwojeniem głównym a pomocniczym, co ma bezpośredni wpływ na stabilność prądu rozruchowego w krytycznym momencie uruchomienia.
Jak działa kondensator rozruchowy i jaką pojemność wybrać?
Kondensator rozruchowy to serce układu startowego silnika. Jego głównym zadaniem jest wygenerowanie przesunięcia fazowego między prądami w uzwojeniach – głównym oraz pomocniczym – co pozwala wytworzyć eliptyczne pole wirujące. To właśnie dzięki niemu maszyna zyskuje odpowiednio wysoki moment obrotowy na starcie.
W układach tego typu często spotkamy dwa rodzaje podzespołów:
- kondensator pracy o niewielkiej pojemności, rzędu 2 µF, który dba o stabilność napędu podczas ciągłej eksploatacji,
- kondensator rozruchowy, osiągający nawet 120 µF, odpowiedzialny za samo „uderzenie” startowe.
Precyzyjne dopasowanie pojemności decyduje o żywotności urządzenia. Zbyt niska wartość może uniemożliwić rozruch pod obciążeniem, natomiast nadmiar pojemności bywa niebezpieczny – wywołuje skoki natężenia prądu, co skutkuje przegrzewaniem uzwojeń i trwałym uszkodzeniem izolacji. Dlatego inżynierowie kładą tak duży nacisk na rygorystyczne przestrzeganie wartości zapisanych w dokumentacji technicznej, uwzględniając przy tym napięcie znamionowe oraz właściwy typ komponentu.
W typowych aplikacjach kondensator rozruchowy nie pracuje cały czas; po wejściu wirnika na właściwe obroty jest odłączany przez wyłącznik odśrodkowy lub przekaźnik. Standardowy montaż zakłada wpięcie kondensatora w zaciski A i F, przy jednoczesnym włączeniu cewki pomocniczej w punkty E i F. Ścisłe stosowanie się do zaleceń producenta w kwestii doboru zabezpieczeń i parametrów elektrycznych to najlepszy sposób, by uniknąć awarii i zapewnić silnikowi jednofazowemu maksymalną wydajność przez długie lata.
Jak podłączyć układ rozruchowy silnika jednofazowego?
Prawidłowy montaż silnika wymaga zastosowania kabla trzyżyłowego. Przewód fazowy należy podpiąć pod zacisk L, neutralny pod N, natomiast żółto-zieloną żyłę ochronną przymocować bezpośrednio do obudowy urządzenia. Zanim jednak chwycisz za narzędzia, oceń stan instalacji oraz rezystancję uzwojeń – to fundament bezpieczeństwa całego układu.
Klucz do sukcesu leży w precyzyjnej konfiguracji uzwojeń. Napięcie sieciowe trafia na uzwojenie główne, podczas gdy pomocnicze, ulokowane między zaciskami E i F, współpracuje szeregowo z kondensatorem. Jeśli korzystasz z modelu z kondensatorem rozruchowym, podłącz go do punktów A i F, ściśle trzymając się dołączonego schematu.
W wersjach jednofazowych z dwoma kondensatorami, ten odpowiedzialny za pracę pozostaje stale wpięty w obwód, co znacząco poprawia stabilność napędu. Pamiętaj, że kondensator rozruchowy musi zostać odłączony po osiągnięciu przez wirnik założonych obrotów. Zadanie to przejmuje wyłącznik odśrodkowy lub przekaźnik sterujący.
Podczas spinania przewodów zadbaj o solidne dokręcenie wszystkich styków; wszelkie luzy są niedopuszczalne. Całość powinna być zabezpieczona wyłącznikami nadprądowymi, których parametry dobrano do mocy silnika. Taka ochrona skutecznie zapobiega przeciążeniom i chroni izolację przewodów przed trwałym uszkodzeniem.
Kiedy silnik jednofazowy nie uruchamia się?
Kłopoty z rozruchem silnika jednofazowego najczęściej sprowadzają się do usterek w układzie startowym, z których prym wiedzie uszkodzony kondensator. Element ten bywa dotknięty:
- przerwą w obwodzie,
- zwarciem,
- lub po prostu utracił swoją pierwotną pojemność.
Warto zacząć diagnostykę od profesjonalnego pomiaru pojemności oraz sprawdzenia wskaźnika ESR. Pamiętaj, że zbyt niski parametr nie zapewni odpowiedniego momentu obrotowego, podczas gdy zbyt wysoki wywoła nadmierny prąd, błyskawicznie przegrzewając uzwojenia. Jeżeli mimo to napęd milczy, przyjrzyj się kondycji uzwojeń – zarówno głównego, jak i pomocniczego. Pomiary rezystancji są kluczowe, gdyż pozwalają wykryć:
- zwarcia międzyzwojowe,
- lub przerwy, które radykalnie zmieniają impedancję jednostki.
Kolejnym punktem kontrolnym powinien być wyłącznik odśrodkowy. Jeśli utknie on w pozycji otwartej, odetnie dostęp do uzwojenia pomocniczego, skutecznie uniemożliwiając samoczynny start maszyny. Nie zapomnij również o weryfikacji stanu mechanicznego, w szczególności:
- ruchu wirnika,
- oraz łożysk.
Zatarcie tych drugich lub zablokowanie wału stawia opór nie do pokonania dla silnika podczas startu. Niekiedy źródło problemów jest prozaiczne – chodzi o spadki napięcia lub niedokładne połączenia przewodów, co bezpośrednio wpływa na jakość prądu zasilającego. W sytuacjach, gdy parametry techniczne są w normie, a silnik nadal nie rusza, warto rozważyć, czy obciążenie nie przekracza jego realnych możliwości. W takich okolicznościach czasem pomaga jedynie ręczne wprawienie wirnika w ruch. Uważaj jednak przy modelach wyposażonych w ręczny przycisk odłączania kondensatora – wymagają one wyczucia momentu, w którym należy go zwolnić po osiągnięciu odpowiednich obrotów. Pamiętaj, by zawsze przerywać próby, gdy słyszysz charakterystyczne buczenie, ale nie widzisz ruchu wirnika. Dłuższe ignorowanie tego dźwięku to prosta droga do nieodwracalnego spalenia uzwojeń przez przeciążenie prądowe.
Jak zapobiegać przegrzewaniu uzwojenia silnika?
Ochrona uzwojeń przed przegrzaniem zaczyna się od ściśle przestrzegania wytycznych producenta. Fundamentalne znaczenie ma tutaj właściwy dobór kondensatora – zbyt duża pojemność może wywołać niepożądany skok prądu, co w efekcie prowadzi do strat w żelazie i groźnego wzrostu temperatury. Dlatego tak istotne jest rygorystyczne trzymanie się wartości znamionowych zapisanych w dokumentacji.
Stabilna praca silnika jest ściśle powiązana z jakością zasilania. Eliminując spadki napięcia, chronisz sinusoidę prądu, co zabezpiecza izolację przed przedwczesnym zużyciem termicznym. Warto również wyposażyć układ w:
- zabezpieczenia termiczne,
- zabezpieczenia nadprądowe,
- sprawne wentylatory.
Te elementy w sytuacji przeciążenia błyskawicznie odetną dopływ energii. Nie wolno też zapominać o chłodzeniu: drożne kanały wentylacyjne to podstawa odprowadzania ciepła z wirnika i obudowy. Wiele awarii ma podłoże mechaniczne. Niewyważony wirnik, zatarte łożyska czy zablokowany wał generują straty, które zmuszają jednostkę do pracy ponad siły.
Systematyczne pomiary rezystancji oraz stanu izolacji podczas okresowych przeglądów to najlepszy sposób na wyłapanie usterek, zanim zamienią się w poważną awarię. W wymagających scenariuszach, gdzie silnik pracuje pod stałym, wysokim obciążeniem, doskonale sprawdzają się modele z kondensatorem pracy. Zapewniają one lepszą efektywność energetyczną oraz stabilniejszą temperaturę niż klasyczne układy rozruchowe.
Jeśli jednak mimo starań urządzenie pracuje na granicy swoich możliwości, rozsądniej jest wymienić je na mocniejszy model, co wyeliminuje ryzyko przeciążeń. Pamiętaj też, że profesjonalny montaż, dbałość o solidne połączenia elektryczne oraz poprawne uziemienie to fundamenty, które realnie wydłużają życie każdej maszyny.
