Czym jest silnik jednofazowy i jak działa?
| Cecha | Opis | Wartość/Zakres |
|---|---|---|
| Zasilanie | Instalacja elektryczna | 230 V |
| Zakres mocy | Moc silnika | kilka do kilku tysięcy W |
| Zużycie energii | Efektywność energetyczna | Niskie |
| Niezawodność | Konstrukcja | Duża |
Silnik jednofazowy działa jak swoisty konwerter, zamieniając prąd elektryczny z domowego gniazdka 230 V na energię mechaniczną, czyli po prostu na ruch obrotowy. Z racji tego, że samo zasilanie uzwojenia roboczego nie wytwarza wirującego pola magnetycznego, urządzenie to potrzebuje wsparcia w postaci układu rozruchowego. Zazwyczaj wykorzystuje się w tym celu dodatkowe uzwojenie oraz kondensatory – rozruchowy i roboczy. Dzięki nim dochodzi do przesunięcia fazowego, co inicjuje powstawanie pola magnetycznego niezbędnego do wprawienia wirnika klatkowego w ruch.
Podczas wyboru jednostki warto zwrócić uwagę na kilka kluczowych parametrów, takich jak:
- moc znamionowa w kilowatach,
- prędkość obrotowa,
- sprawność,
- poślizg.
Ten ostatni to nic innego jak różnica między szybkością pola magnetycznego a rzeczywistą prędkością wirnika. Silniki te są nieocenionym rozwiązaniem wszędzie tam, gdzie nie mamy dostępu do instalacji siłowej i musimy polegać na standardowym zasilaniu jednofazowym.
Jaki silnik jednofazowy wybrać do pomp i wentylatorów?
| Obszar zastosowania | Przykłady urządzeń | Kluczowa cecha |
|---|---|---|
| Gospodarstwo domowe | Pralki, suszarki, proste urządzenia | Prostota i niezawodność |
| Przemysł | Pompy przemysłowe, urządzenia pomocnicze | Brak konieczności zmiany prędkości |
| Ogród | Pompy ogrodowe | Możliwość stosowania w wilgotnych miejscach |

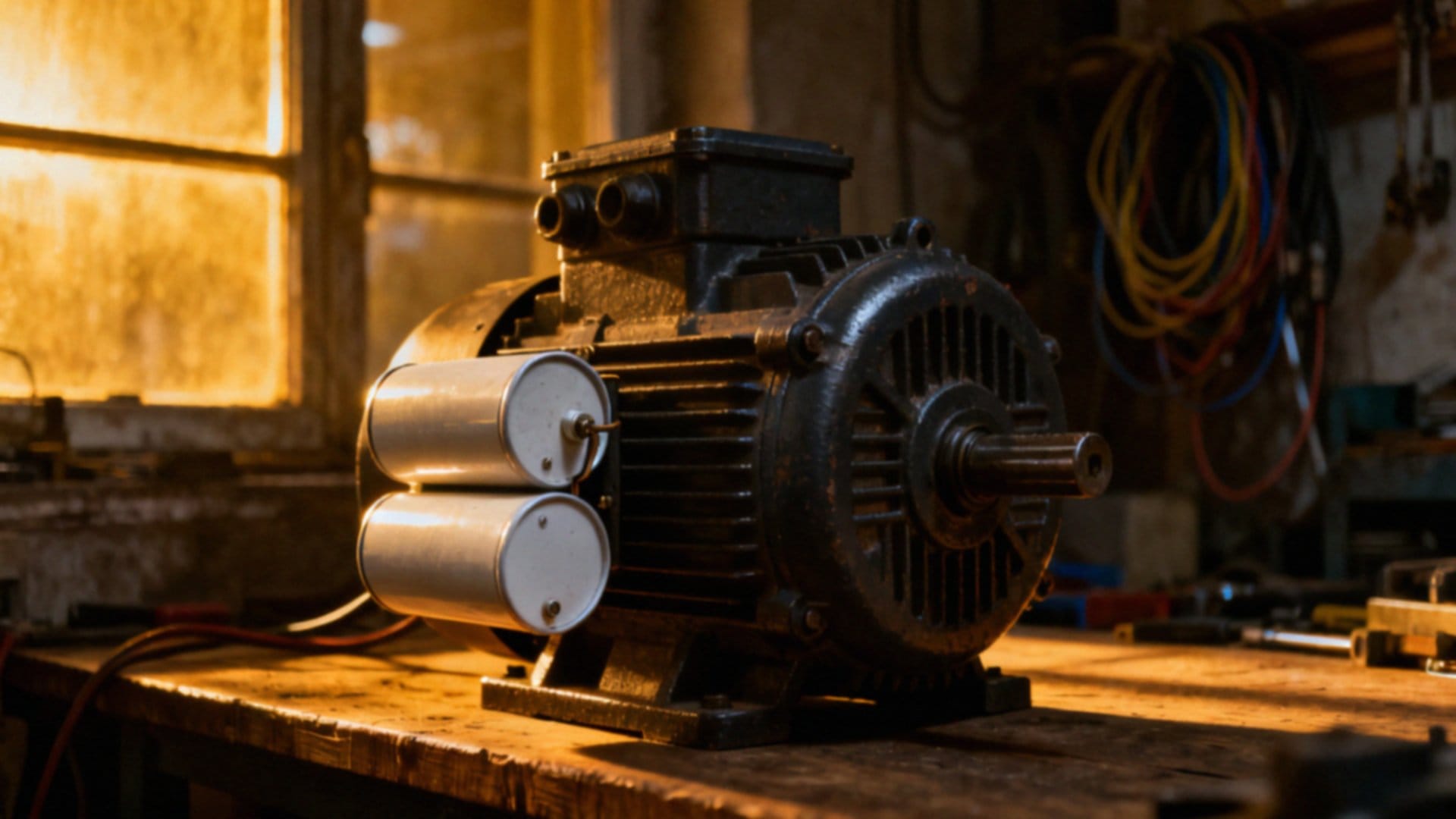

Wybierając silnik jednofazowy do pomp czy wentylatorów, musisz przede wszystkim wziąć pod uwagę charakterystykę obciążenia, z jakim przyjdzie mu się mierzyć. Jeśli potrzebujesz napędu do pompy ogrodowej lub przemysłowej, gdzie kluczowy jest wysoki moment rozruchowy przy starcie, najlepszym rozwiązaniem będą jednostki dwukondensatorowe, które bez trudu pokonają początkowe opory. Z kolei w instalacjach HVAC i systemach wentylacyjnych znacznie lepiej radzą sobie silniki z kondensatorem pracy, zapewniające ciche działanie i łagodny rozruch.
Kluczem do niezawodności układu jest precyzyjne dopasowanie parametrów, takich jak:
- moc w kilowatach,
- prędkość obrotowa,
- właściwy stopień ochrony – klasy IP55 lub IP65 skutecznie zabezpieczą maszynę przed szkodliwym wpływem wilgoci i pyłu.
W trudniejszych warunkach mechanicznych zdecydowanie pewniejszym wyborem będzie obudowa żeliwna, podczas gdy w lżejszych aplikacjach wystarczy standardowa wersja aluminiowa. Warto także sprawdzić klasę izolacji silnika, gdyż to od niej zależy odporność termiczna uzwojeń. Jeśli planujesz późniejszą regulację wydajności, poszukaj jednostek w pełni przystosowanych do współpracy z falownikiem jednofazowym.
Inwestycja w energooszczędny model to nie tylko dbałość o ekologię, ale przede wszystkim sposób na realne obniżenie kosztów eksploatacji. Całość powinna być wspierana odpowiednim systemem chłodzenia, który zagwarantuje stabilną pracę napędu nawet przy zmiennych obciążeniach.
Jak czytać schemat silnika jednofazowego?
Zrozumienie schematu silnika zaczyna się od zlokalizowania cewek stojana oraz sposobu rozprowadzenia zasilania 230 V. Rysunek techniczny jasno obrazuje uzwojenia robocze i rozruchowe odpowiedzialne za generowanie pola magnetycznego, a obecność kondensatora – czy to rozruchowego, czy pracy – bezpośrednio wpływa na moment obrotowy urządzenia.
Kluczowe jest również prawidłowe podpięcie zasilania jednofazowego do odpowiednich zacisków. Jeśli zastanawiasz się, jak zmienić kierunek obrotu silnika, sekret tkwi w analizie połączeń uzwojeń; wystarczy zamienić końce jednego z nich, by odwrócić fazę względem pola wirującego.
Warianty komutatorowe wymagają zwrócenia uwagi na sam komutator oraz szczotki utrzymujące styk z wirnikiem. Bardziej zaawansowane konfiguracje integrują falowniki współpracujące z czujnikami temperatury, które skutecznie chronią uzwojenia przed uszkodzeniem wskutek przegrzania.
Podczas pracy z rysunkiem technicznym warto zawsze zestawić go z danymi na tabliczce znamionowej, weryfikując natężenie prądu, moc oraz klasę izolacji. Współczesne instalacje często wykorzystują zaawansowane enkodery do monitorowania prędkości i przesyłu danych do inwertera.
Pamiętaj też o weryfikacji bezpieczników oraz przekaźników przeciążeniowych, gdyż to one stanowią pierwszą linię obrony przed awarią całego układu.
Jak rozpoznać uzwojenie rozruchowe i robocze?
Aby rozpoznać typ uzwojeń w stojanie, najskuteczniejszą metodą jest pomiar rezystancji omomierzem. Uzwojenie robocze, przystosowane do ciągłej pracy pod pełnym obciążeniem, wykonane jest z grubszego drutu, co przekłada się na niższą oporność. W przeciwieństwie do niego, cewki rozruchowe używają cieńszego przewodu i wykazują wyższą rezystancję, ponieważ ich jedyną funkcją jest wprowadzenie wirnika w ruch.
Zanim przystąpisz do pracy, bezwzględnie odłącz zasilanie i otwórz puszkę przyłączeniową. Najszybszą wskazówką co do roli poszczególnych przewodów jest prześledzenie połączeń kondensatora lub wyłącznika odśrodkowego. Ten ostatni w wielu konstrukcjach automatycznie odcina zasilanie cewek rozruchowych, gdy maszyna osiągnie mniej więcej trzy czwarte obrotów znamionowych. Jeśli więc widzisz przewody idące do takiego mechanizmu, to niemal na pewno sekcja startowa.
Uzyskane wyniki pomiarów warto zestawić z dokumentacją producenta, ale jeśli masz wątpliwości, sprawdź indukcyjność. Uzwojenie główne będzie miało wyraźnie wyższy odczyt niż rozruchowe. W przypadku silników komutatorowych pamiętaj także o weryfikacji szczotek, które wchodzą w skład obwodu napędowego i wymagają odrębnego traktowania niż stojana w jednostkach indukcyjnych. Regularna diagnostyka tych elementów to najlepszy sposób, by uniknąć ryzykownego błędnego podłączenia faz, które błyskawicznie prowadzi do przegrzania silnika.

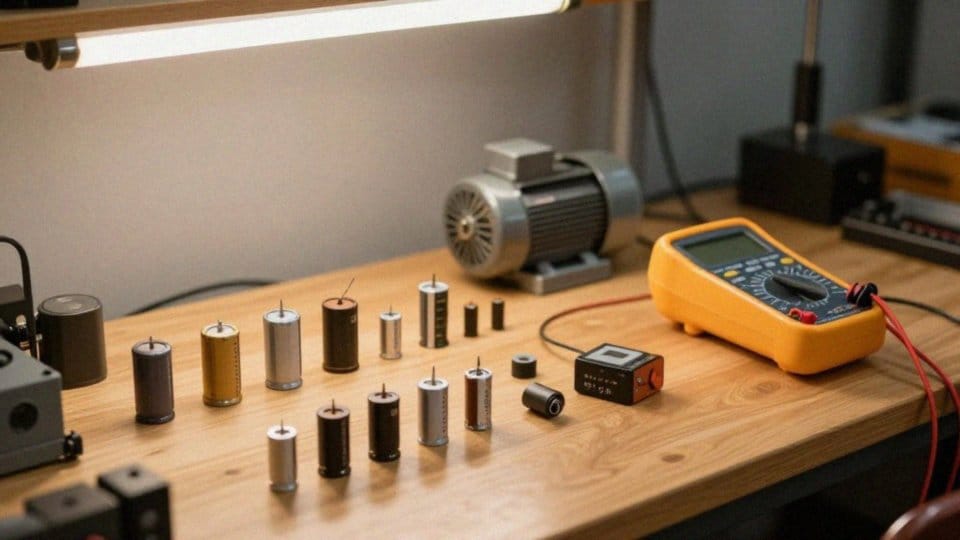

Jak dobrać kondensatory do silnika jednofazowego?
Dobór komponentów to zawsze kwestia balansu między przeznaczeniem urządzenia a jego wydajnością. Aby silnik stabilnie pracował pod stałym obciążeniem w sieci 230 V, kondensator roboczy musi gwarantować odpowiedni moment oraz wysoką sprawność energetyczną. Sytuacja zmienia się w maszynach wymagających dużego „kopnięcia” na starcie, takich jak sprężarki – tam niezbędny okazuje się układ dwukondensatorowy, w którym kondensator rozruchowy działa równolegle do głównego.
Podczas kompletowania podzespołów kluczowe są dwa parametry:
- pojemność mierzona w mikrofaradach,
- napięcie znamionowe, które koniecznie musi przewyższać poziom napięcia sieciowego.
Nietrudno tu o pomyłkę – zbyt mała pojemność dławi moment obrotowy i prowadzi do przegrzewania się uzwojeń, natomiast przesadnie duża obciąża silnik nadmiernym prądem, wywołując uciążliwe wibracje. Jeśli specyfikacja producenta nie zawiera gotowych wytycznych, optymalne wartości wyznacza się eksperymentalnie, monitorując prąd płynący przez uzwojenia w stanie nasycenia.
Bezpieczeństwo układu wymaga też odpowiedniego zarządzania rozruchem. W zastosowaniach, gdzie kondensator startowy po osiągnięciu prędkości obrotowej musi zostać odłączony, stosuje się wyłączniki odśrodkowe lub dedykowane sterowniki – to najskuteczniejsza metoda ochrony uzwojenia pomocniczego przed spaleniem. Nie można przy tym zapominać o aspektach mechanicznych. Wybór wytrzymałych obudów i odpowiednie zabezpieczenie komponentów przed wysoką temperaturą wydłuża życie systemu napędowego, podobnie jak zwrócenie uwagi na klasę bezpieczeństwa użytych podzespołów.
Jak podłączyć silnik do instalacji 230 V?
Zanim przystąpisz do podłączania silnika jednofazowego, zacznij od analizy tabliczki znamionowej. To tam znajdziesz kluczowe informacje o:
- natężeniu prądu,
- zalecanym układzie uzwojeń.
Dobranie odpowiedniego przekroju przewodów zasilających ma ogromne znaczenie, ponieważ eliminuje ryzyko spadków napięcia w krytycznym momencie rozruchu. Zadbanie o solidne zabezpieczenia, takie jak:
- przekaźniki przeciążeniowe,
- wyłączniki silnikowe,
jest niezbędne – urządzenia te błyskawicznie reagują na niepożądany wzrost temperatury lub nagłe obciążenia mechaniczne, chroniąc sprzęt przed awarią. Sposób montażu kondensatorów determinowany jest przez specyfikę pracy urządzenia. W trybach ciągłych najczęściej stosuje się połączenie równoległe do uzwojenia pomocniczego. Jeśli natomiast w układzie występuje wyłącznik odśrodkowy, kondensator rozruchowy musi być z nim połączony szeregowo, co pozwoli automatycznie odłączyć go po osiągnięciu pełnych obrotów.
Pamiętaj też o kwestiach prawnych i bezpieczeństwie obsługi – obudowa musi być bezwzględnie uziemiona. Jeśli planujesz płynną regulację obrotów, warto rozważyć falownik jednofazowy, choć najpierw upewnij się, że Twój silnik jest kompatybilny z taką nowoczesną technologią. Unikaj łączenia inwerterów z klasycznymi jednostkami o dużej indukcyjności bez wcześniejszej lektury dokumentacji technicznej producenta.
Całość okablowania powinna znaleźć się w szczelnej puszce, a wszystkie styki muszą być zabezpieczone przed poluzowaniem w wyniku wibracji. Na koniec upewnij się, że silnik ma zapewnioną odpowiednią cyrkulację powietrza, co przełoży się na jego długą i bezawaryjną pracę.

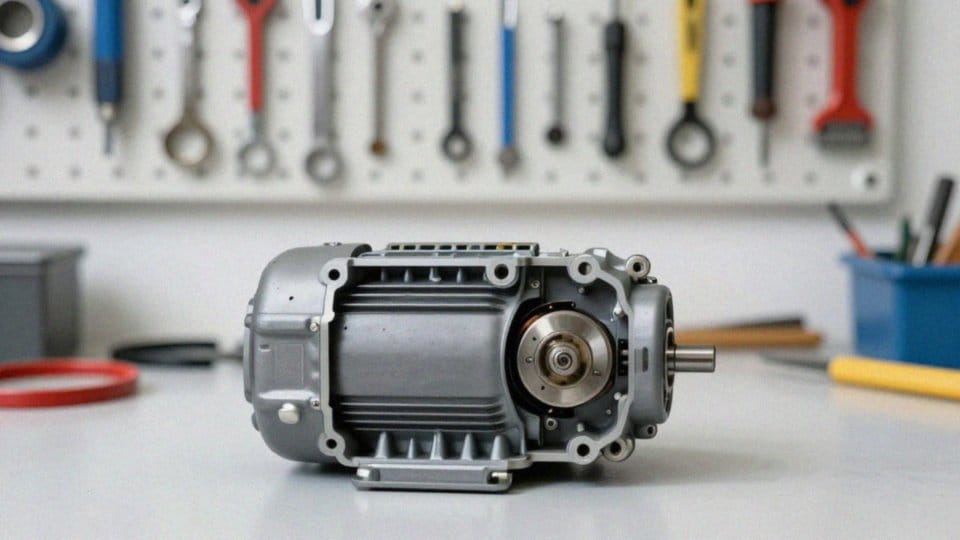

Kiedy stosuje się wyłącznik odśrodkowy w silnikach?
Wyłącznik odśrodkowy odgrywa kluczową rolę w maszynach wymagających znacznego momentu rozruchowego. Jego główne zadanie to odłączenie kondensatora startowego w momencie, gdy silnik osiągnie około 75–80% swojej prędkości nominalnej. Rozwiązanie to jest niezbędne w urządzeniach stawiających duży opór przy starcie, takich jak:
- pompy przemysłowe,
- sprężarki tłokowe.
Dzięki niemu uzwojenie rozruchowe jest skutecznie chronione przed przegrzaniem i trwałym uszkodzeniem, będącymi skutkiem zbyt długiego przepływu prądu. Mechanizm ten, zintegrowany bezpośrednio z osią silnika, pełni rolę automatycznego zabezpieczenia. W miarę wzrostu obrotów wirnika, powstająca siła odśrodkowa powoduje mechaniczne rozwarcie styków, co przerywa zasilanie kondensatora. W efekcie jednostka napędowa pracuje znacznie wydajniej, a cały układ startowy jest odciążony.
Współczesne konstrukcje coraz częściej rezygnują z tradycyjnych wyłączników na rzecz nowoczesnych układów elektronicznych lub sterowników. Są one znacznie bardziej niezawodne, ponieważ eliminują problem zużywających się styków mechanicznych oraz ryzyko zatarcia części ruchomych. Decyzja o wyborze odpowiedniego systemu zależy zazwyczaj od specyfiki środowiska pracy silnika oraz oczekiwanej trwałości. Warto pamiętać, że w razie wątpliwości podczas prac serwisowych czy wymiany części, precyzyjne położenie wyłącznika zawsze znajdziemy na schemacie technicznym, co znacząco przyspiesza naprawę obwodu pomocniczego.
Jak konserwować i zabezpieczać silnik jednofazowy przed awarią?
Systematyczne dbanie o kondycję silnika to najprostszy sposób, by wydłużyć jego żywotność i zadbać o energooszczędność. Warto zacząć od rutynowej kontroli łożysk, pilnując, by nie pojawiały się na nich niepożądane luzy. Równie istotna jest higiena urządzenia – utrzymanie przewietrznika oraz osłon w czystości skutecznie zapobiega przegrzewaniu się mechanizmu.
Dobrym rozwiązaniem jest montaż podstaw antywibracyjnych, które nie tylko wyciszają pracę maszyny, ale też skutecznie niwelują szkodliwe naprężenia mechaniczne. Nie można zapominać o ochronie elektrycznej. Zastosowanie przekaźników termicznych czy wyłączników przeciążeniowych zabezpieczy sprzęt przed skutkami zwarć i nadmiernego obciążenia.
Jeśli Twój silnik posiada komutator, nie pomijaj regularnego sprawdzania stanu szczotek oraz powierzchni styku. Warto również rozważyć instalację czujników temperatury, które przekazując dane do sterowników, znacząco podnoszą poziom bezpieczeństwa.
Z czasem warto kontrolować pojemność kondensatorów, ponieważ ich stopniowe zużycie często prowadzi do problemów z rozruchem. W nowoczesnych systemach coraz częściej integruje się napędy z rozwiązaniami typu smart. Pozwala to na precyzyjny monitoring parametrów w czasie rzeczywistym i błyskawiczną reakcję na wszelkie anomalie.
Tak przemyślane podejście pozwala nie tylko minimalizować ryzyko kosztownych awarii, ale przede wszystkim wyciskać z silnika maksimum wydajności w każdych warunkach.
