Co to jest podłączenie silnika indukcyjnego?
| Metoda zasilania | Zalety | Wady/Zastosowanie |
|---|---|---|
| Bezpośrednio z sieci | Prostota | Wysoki prąd rozruchowy |
| Przełącznik gwiazda-trójkąt | Ograniczenie prądu rozruchowego | Złożoność układu |
| Falownik | Płynna regulacja prędkości, zasilanie 3-fazowego silnika z 1 fazy | Wyższy koszt |
Podłączenie silnika indukcyjnego to proces, który umożliwia doprowadzenie zasilania do uzwojeń stojana. Zasada działania jednostek klatkowych opiera się na indukcji prądów w wirniku, wywołanej przez pole magnetyczne stojana. Zanim jednak przystąpisz do pracy, koniecznie sprawdź tabliczkę znamionową. To właśnie ona podpowie Ci, czy silnik powinien pracować w układzie:
- gwiazdy,
- trójkąta.
Montaż urządzenia wymaga precyzyjnego oznaczenia zacisków i zastosowania odpowiednich przewodów. Standardowa instalacja trójfazowa składa się z:
- trzech faz,
- neutralnego,
- ochronnego.
Steranne wykonanie tych połączeń to nie tylko gwarancja stabilnej pracy zgodnie z parametrami producenta, ale przede wszystkim bezpieczeństwo użytkownika. Czasami zachodzi potrzeba zasilenia silnika napięciem jednofazowym. W takich przypadkach niezbędna jest modyfikacja konfiguracji uzwojeń oraz włączenie do układu kondensatorów pracy. Pamiętaj, że każdy projekt musi uwzględniać specyfikę obciążenia oraz indywidualne wymagania danej aplikacji.
Jak krok po kroku wykonać podłączenie silnika indukcyjnego?
| Krok | Czynność | Cel |
|---|---|---|
| 1 | Wyłączenie zasilania | Zapewnienie bezpieczeństwa |
| 2 | Identyfikacja i oznaczenie przewodów | Prawidłowe podłączenie silnika |
| 3 | Podłączenie przewodów do silnika | Uruchomienie silnika |
| 4 | Włączenie zasilania | Sprawdzenie działania |
Pracę zacznij od całkowitego odcięcia zasilania. Wykorzystaj wyłącznik główny oraz odpowiednie blokady, by mieć pewność, że system pozostaje wyłączony. Sięgnij po izolowane narzędzia i multimetr – musisz fizycznie potwierdzić brak napięcia w obwodzie, zanim przejdziesz dalej.
Następnie przeanalizuj tabliczkę znamionową, gdzie znajdziesz kluczowe dane dotyczące:
- napięcia,
- mocy,
- wymaganego schematu połączeń.
Kolejny etap to uporządkowanie przewodów i oznaczenie zacisków silnika, takich jak U1, V1, W1 czy U2, V2, W2. Dopasuj konfigurację gwiazdy lub trójkąta do parametrów swojej sieci, używając do tego mostków. Aby zabezpieczyć urządzenie, zainstaluj stycznik oraz wyłącznik przeciążeniowy.
Jeśli masz do czynienia z długimi liniami sygnałowymi, pamiętaj o zastosowaniu kabli ekranowanych, co pozwoli uniknąć zakłóceń. Gdy wszystko jest już podłączone, sprawdź rezystancję uzwojeń oraz stan izolacji. Dopiero teraz możesz bezpiecznie załączyć napięcie i wykonać rozruch próbny.
Uważnie obserwuj kierunek obrotów – w razie pomyłki wystarczy zamienić miejscami dwie dowolne fazy, na przykład L1 oraz L2. W trakcie pracy urządzenia kontroluj obciążenie miernikiem prądu. Jeśli planujesz użyć falownika, bezwzględnie trzymaj się jego instrukcji obsługi.
Na sam koniec oceń kulturę pracy silnika pod kątem temperatury, drgań i hałasu, a wszystkie uzyskane wyniki skrupulatnie wpisz do dokumentacji technicznej.

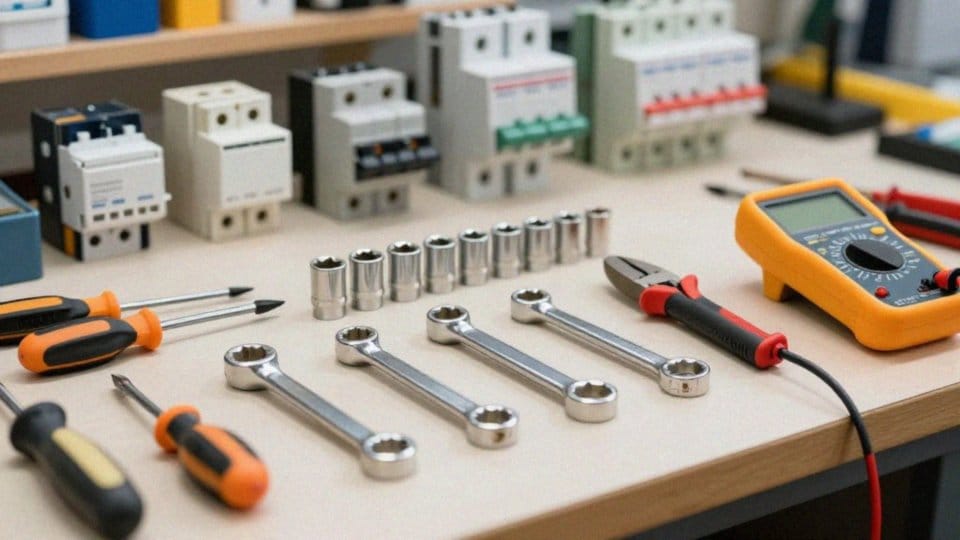

Jakie narzędzia i zabezpieczenia stosować przy podłączeniu silnika indukcyjnego?
Profesjonalny montaż instalacji elektrycznej zaczyna się od skompletowania odpowiedniego wyposażenia, które musi posiadać atestowaną izolację do 1000 V. Podstawą pracy elektryka są:
- certyfikowane śrubokręty,
- klucze nasadowe,
- precyzyjne ściągacze izolacji,
- multimetr używany do badania ciągłości prądu.
Aby na bieżąco kontrolować obciążenie faz, warto korzystać z mierników cęgowych. Trwałość połączeń osiąga się dzięki zastosowaniu:
- mostków łączeniowych,
- czytelnych oznaczników przewodów,
- końcówek kablowych, które skutecznie chronią styki przed groźnym przegrzewaniem.
Nad bezpieczeństwem całego układu czuwa system trzech elementów:
- wyłączniki nadprądowe,
- zabezpieczenia termiczne,
- styczniki kontrolujące pracę silnika.
W miejscach o zaostrzonych wymogach technicznych nieodzowny jest montaż wyłączników różnicowoprądowych typu RCD. Kluczowe przy podłączaniu silnika jest prawidłowe doprowadzenie przewodu ochronnego PE do obudowy oraz zgodnie ze schematem – neutralnego N. W układach sterowanych falownikiem kluczową rolę odgrywa użycie okablowania ekranowanego, co pozwala wyeliminować uciążliwe zakłócenia elektromagnetyczne.
Pamiętaj, że każda czynność serwisowa wymaga przestrzegania procedur lockout/tagout oraz stosowania ochronnych rękawic izolacyjnych. Regularna konserwacja, polegająca na:
- sprawdzaniu dokręcenia styków,
- pomiarach rezystancji izolacji,
- monitorowaniu temperatury pracy,
znacząco wydłuża życie systemu. Kluczem do uniknięcia awarii jest również ścisłe trzymanie się wytycznych producenta przy konfiguracji parametrów falownika, co stanowi najlepszą gwarancję niezawodnej eksploatacji instalacji.
Gwiazda czy trójkąt: kiedy wybrać przy 400 V?
Wybór między połączeniem w gwiazdę a trójkąt przy zasilaniu 400 V nie jest przypadkowy – zależy przede wszystkim od wymagań rozruchowych oraz specyfiki obciążenia Twojej maszyny. Kluczowe informacje zawsze znajdziesz na tabliczce znamionowej, gdzie zapis typu 230/400 V jasno wskazuje, że wyższe napięcie odpowiada konfiguracji w gwiazdę.
Gdy zdecydujesz się na gwiazdę, napięcie przypadające na uzwojenia spada do około 230 V. W efekcie prąd oraz moment rozruchowy zostają zredukowane do jednej trzeciej wartości, z jaką mielibyśmy do czynienia w układzie trójkąta. To świetny sposób na ograniczenie skoków prądu, co przydaje się szczególnie w mniej wydajnych sieciach lub podczas startu potężnych maszyn.
Zupełnie inaczej wygląda praca w trójkącie, gdzie każda cewka otrzymuje pełne napięcie międzyfazowe 400 V. Takie ustawienie pozwala silnikowi rozwinąć pełną moc i moment obrotowy, niezbędne przy działaniu pod pełnym obciążeniem.
Często stosowanym rozwiązaniem jest przełącznik gwiazda-trójkąt. Pozwala on na łagodny start w gwieździe, by po nabraniu przez silnik optymalnej prędkości płynnie przejść do pracy w trójkącie. Pamiętaj jednak o odpowiednim dobraniu zabezpieczeń do prądu znamionowego w danej konfiguracji. Świadome podejście do tego procesu pozwoli uniknąć przegrzania uzwojeń i przedwczesnych awarii spowodowanych niewłaściwym dopasowaniem układu do charakterystyki urządzenia.
Falownik czy gwiazda-trójkąt: jak zmniejszyć prąd rozruchowy?
Ograniczanie prądu rozruchowego jest niezbędne, aby chronić instalację przed nagłymi spadkami napięcia i redukować przeciążenia mechaniczne w napędach. Do tego celu najczęściej stosuje się:
- metodę gwiazda-trójkąt,
- zaawansowane falowniki.
Pierwsze z tych rozwiązań uchodzi za ekonomiczne i proste w implementacji. W początkowej fazie pracy silnik jest zasilany napięciem 230 V, co skutecznie wyhamowuje udar prądowy. Gdy jednostka nabierze prędkości, stycznik automatycznie przełącza układ na docelowe 400 V w konfiguracji trójkąta. Metoda ta ma jednak istotne wady:
- nie pozwala na precyzyjną kontrolę dynamiki rozruchu,
- wywołuje skokowy wzrost momentu obrotowego.
Dla bardziej wymagających aplikacji znacznie lepszym wyborem okazuje się falownik. Umożliwia on płynną regulację napięcia oraz częstotliwości zasilania, dzięki czemu moment obrotowy narasta łagodnie, oszczędzając tym samym komponenty mechaniczne. Dodatkowo falownik oferuje funkcje, których brakuje w prostych układach, jak choćby:
- zmiana kierunku wirowania,
- bieżąca kontrola prędkości obrotowej.
Wybór technologii powinien wynikać z charakteru pracy urządzenia. Przełącznik gwiazda-trójkąt najlepiej sprawdzi się tam, gdzie rozruchy zdarzają się sporadycznie. Z kolei falownik to kluczowe wyposażenie dla maszyn pracujących pod zmiennym obciążeniem. Pamiętaj, że każdy montaż musi odbywać się zgodnie z dokumentacją techniczną – warto przy tym zadbać o właściwe parametry, filtry oraz zabezpieczenia. Regularna kontrola stanu elektroniki i styczników to najlepsza recepta na długotrwałe, bezawaryjne działanie systemu.
Jak podłączyć silnik trójfazowy i dobrać kondensator?
Gdy nie masz dostępu do sieci trójfazowej, nic straconego – silnik można zasilić napięciem 230 V, wykorzystując do tego celu kondensator. Rozwiązanie to bazuje na stworzeniu przesunięcia fazowego między uzwojeniem roboczym a rozruchowym, co pozwala zainicjować powstanie wirującego pola magnetycznego. Kluczem do sukcesu jest precyzyjne dopasowanie parametrów całego układu do mocy jednostki napędowej.
Złota zasada mówi, że na każde 100 W mocy silnika przypada około 6–7 µF pojemności. Przykładowo, przy silniku o mocy 750 W najczęściej sprawdzi się kondensator 40 µF. Pamiętaj, aby podchodzić do tych wyliczeń ostrożnie, gdyż zbyt duża pojemność może wywołać nadmierny przepływ prądu, co prowadzi do przegrzewania się uzwojeń i trwałego uszkodzenia izolacji.
W bardziej zaawansowanych instalacjach, prócz kondensatora pracy, stosuje się dodatkowy kondensator rozruchowy, który jest automatycznie odłączany po wejściu silnika na właściwe obroty. Zawsze montuj układ według schematu właściwego dla danego modelu, pamiętając o poprawnym połączeniu uzwojeń w trójkąt, co jest standardem przy zasilaniu 230 V.
Podczas pracy z przewodami używaj wyłącznie izolowanych narzędzi. Gdy wszystko będzie już podłączone, użyj miernika cęgowego, aby sprawdzić, czy silnik pod obciążeniem nie przekracza wartości znamionowych. Miej na uwadze, że tego typu zasilanie zawsze wiąże się z pewnym spadkiem wydajności względem zasilania trójfazowego.
Jeśli usłyszysz nienaturalny hałas lub zauważysz spadek mocy, wróć do kwestii doboru komponentów – być może aktualna pojemność kondensatora wymaga korekty. Pamiętaj, że prace przy elektryce to kwestia bezpieczeństwa, więc w razie jakichkolwiek wątpliwości nie wahaj się skorzystać z pomocy fachowca.
