Silnik jednofazowy z dwoma kondensatorami — zasady działania i podłączenie

Co to jest silnik jednofazowy z dwoma kondensatorami?

Silnik jednofazowy wyposażony w dwa kondensatory to zasilane napięciem 230V urządzenie indukcyjne, w którym kluczową rolę odgrywa współdziałanie uzwojenia głównego z pomocniczym. To właśnie dzięki przesunięciu fazowemu między nimi powstaje wirujące pole magnetyczne niezbędne do wprawienia jednostki w ruch.

Schemat podłączenia silnika jednofazowego – krok po kroku

W układzie zastosowano dwa rodzaje kondensatorów:

• kondensator rozruchowy, który wspomaga start,
• kondensator pracy, utrzymujący stabilność działania podczas ciągłej eksploatacji.

W przeciwieństwie do popularnych konstrukcji komutatorowych, w tych silnikach nie znajdziemy szczotek, co bezpośrednio przekłada się na ich dużą trwałość i ograniczenie prac serwisowych do minimum. Takie rozwiązanie gwarantuje wysoki moment startowy przy jednoczesnym zachowaniu płynności pracy pod obciążeniem.

Solidna aluminiowa obudowa nie tylko sprzyja efektywnemu odprowadzaniu ciepła, ale także zapewnia wysoką klasę izolacji oraz szczelność klasy IP. Ten rodzaj napędów jest powszechnie ceniony w przemyśle oraz sektorze AGD, szczególnie tam, gdzie liczy się niezawodność, jak przy pracy pomp czy wentylatorów.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Typowe jednostki startują z mocą od 0,18 kW przy prędkości obrotowej w okolicach 1380 obr/min. Odpowiednie dopasowanie kondensatorów pozwala użytkownikom dodatkowo podnieść wydajność maszyny i precyzyjnie dostosować jej charakterystykę do konkretnych potrzeb.

Jakie funkcje pełnią kondensator rozruchowy i kondensator pracy?

Kondensator pracy pełni nieocenioną rolę w utrzymywaniu stałego przesunięcia fazowego między prądami w uzwojeniach stojana, co pozwala na generowanie stabilnego pola wirującego. W efekcie silnik pracuje płynniej, utrzymując równą prędkość obrotową przy jednoczesnej redukcji niepożądanych drgań. Element ten pozostaje włączony do obwodu nieprzerwanie, współpracując bezpośrednio z uzwojeniem pomocniczym.

Całkiem inaczej funkcjonuje kondensator rozruchowy, który wyróżnia się znacznie większą pojemnością. Jego głównym zadaniem jest dostarczenie potężnego impulsu energii, który drastycznie zwiększa moment rozruchowy urządzenia. W przeciwieństwie do kondensatora pracy, aktywuje się on wyłącznie w momencie startu. Gdy wirnik nabierze odpowiedniej prędkości, układ czasowy lub wyłącznik odśrodkowy błyskawicznie odcina jego zasilanie.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Stosowanie podzespołów wysokiej klasy to najprostszy sposób na uniknięcie usterek wywołanych przez pulsacje prądu czy niewłaściwe napięcie. Dopracowana współpraca obu typów kondensatorów to fundament bezawaryjnej eksploatacji, pozwalający na bezproblemowe uruchamianie maszyn nawet w warunkach znacznego obciążenia mechanicznego.

Jak dobrać pojemność kondensatorów do mocy silnika jednofazowego?

Dobierając kondensator pracy dla silnika zasilanego napięciem 230V, najczęściej stosuje się przelicznik wynoszący około 20 µF na każdy kilowat mocy. Jest to jednak jedynie wskazówka, dlatego zawsze lepiej zajrzeć do specyfikacji technicznej konkretnego urządzenia.

Sprawa wygląda inaczej w przypadku kondensatorów rozruchowych – te muszą oferować znacznie wyższą pojemność, aby zapewnić silnikowi niezbędny moment obrotowy przy starcie. Pomyłka w doborze parametrów zazwyczaj kończy się problemami. Zbyt słaby kondensator sprawi, że maszyna nie ruszy pod obciążeniem, natomiast nadmierna pojemność negatywnie wpłynie na podzespoły. Może ona prowadzić do niebezpiecznego wzrostu natężenia prądu, co z kolei powoduje przegrzewanie się uzwojeń i szybszą degradację sprzętu.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Wybierając odpowiedni element, nie zapominaj o uwzględnieniu:

• rezystancji uzwojenia,
• wymaganego prądu rozruchowego,
• napięcia znamionowego dopasowanego do prądu przemiennego,
• klasy izolacji,
• zakresu temperatur, w jakich urządzenie będzie pracować.

Stawiając na sprawdzone komponenty o wysokiej trwałości i odpowiedniej tolerancji pojemności, unikniesz awarii. Jeśli masz jakiekolwiek wątpliwości, sprawdź schemat producenta lub tabliczkę znamionową – to najpewniejszy sposób, by uchronić układ przed przeciążeniem.

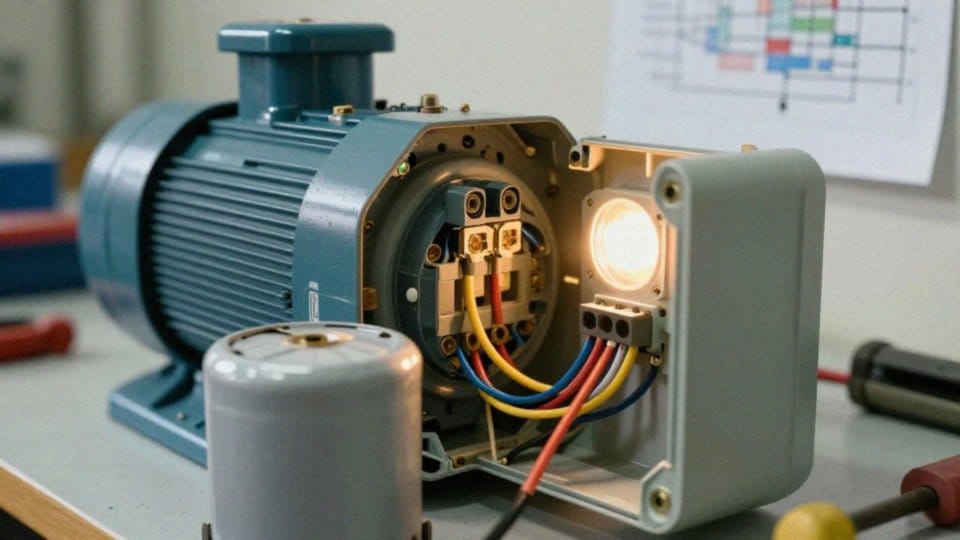

Jak prawidłowo podłączyć silnik jednofazowy z dwoma kondensatorami?

Zanim przystąpisz do montażu, bezwzględnie odetnij zasilanie. Kolejnym krokiem powinno być zmierzenie rezystancji uzwojeń – pozwoli Ci to bez trudu odróżnić uzwojenie główne, które charakteryzuje się niższą opornością, od pomocniczego. Schemat podłączenia silnika jednofazowego z dwoma kondensatorami jest intuicyjny. Uzwojenie główne wpinamy bezpośrednio do zacisków L i N, natomiast pomocnicze łączymy szeregowo z kondensatorem pracy dla zapewnienia stabilności układu.

Podłączenie silnika indukcyjnego — krok po kroku i niezbędne narzędzia

Kluczowy jest tu kondensator rozruchowy, który włączamy równolegle jedynie na czas startu maszyny, wykorzystując do tego przekaźnik lub wyłącznik czasowy. W przypadku silników z trzema wyprowadzeniami, zwróć szczególną uwagę na rozłożenie zworek na listwie zaciskowej, zazwyczaj oznaczonych jako U1/U2 czy Z1/Z2. Ich błędna konfiguracja może skutkować nie tylko odwrotnym kierunkiem obrotów, ale nawet uszkodzeniem izolacji.

Podczas prac nie zapomnij o solidnym uziemieniu obudowy oraz doborze odpowiedniego przewodu zasilającego. Pamiętaj, że dla mocniejszych jednostek, jak te rzędu 2,2 kW, standardowy przewód 3×1,5 mm2 może okazać się zbyt słaby, prowadząc do niebezpiecznych spadków napięcia.

Całość instalacji warto uzupełnić o:

• przełącznik start-stop,
• bezpiecznik,
• wyłącznik silnikowy dostosowany do mocy urządzenia.

Każdy etap montażu konfrontuj z dokumentacją techniczną producenta, a przewody dodatkowo oznacz – ułatwi Ci to późniejszą diagnostykę i ewentualne naprawy.

Silnik jednofazowy z cewką rozruchową — jak działa i jak go podłączyć?

Jak zmienić kierunek obrotów silnika jednofazowego?

Aby odwrócić kierunek obrotów silnika jednofazowego, musimy zmienić zwrot wirującego pola magnetycznego. Najprościej osiągnąć to poprzez zamianę podłączenia uzwojenia pomocniczego względem głównego. W rzeczywistości sprowadza się to do przełożenia przewodów na listwie zaciskowej, co w wielu przypadkach wymaga jedynie odpowiedniego przestawienia mostków zgodnie z wytycznymi producenta.

Przed przystąpieniem do jakichkolwiek działań, koniecznie odłącz zasilanie. To podstawowy krok chroniący przed porażeniem prądem oraz przypadkowym uszkodzeniem elektroniki. Jeśli Twoje urządzenie wymaga częstych zmian kierunku pracy, rozważ montaż przełącznika pakietowego, który zautomatyzuje cały proces i znacznie podniesie poziom bezpieczeństwa.

Zachowaj jednak ostrożność, gdyż pomyłka w połączeniach uzwojenia pomocniczego może skończyć się nie tylko brakiem startu silnika, ale też groźnym wzrostem poboru prądu. Pamiętaj, że sekcja ta ściśle współpracuje z kondensatorami, a każda ingerencja w ich układ wpływa na przesunięcie fazowe.

Silnik jednofazowy z kondensatorem — działanie, zastosowania i podłączenie

Po zakończeniu modyfikacji zawsze upewnij się, że silnik startuje poprawnie. Na koniec warto skontrolować temperaturę pracy pod obciążeniem – dzięki temu zyskasz pewność, że moment rozruchowy spełnia założenia projektowe Twojej maszyny.

Jak zabezpieczyć silnik wyłącznikiem termicznym i bezpiecznikiem?

Aby zadbać o długą żywotność silnika, niezbędne jest wdrożenie odpowiednich zabezpieczeń, które uchronią go przed skutkami przeciążeń oraz zwarć. Najlepszym wyborem jest wyłącznik silnikowy – urządzenie łączące w sobie funkcjonalność termiczną i magnetyczną. Aby działał bez zarzutu, trzeba precyzyjnie dostosować go do prądu znamionowego jednostki. Tak skonfigurowany mechanizm błyskawicznie wychwytuje długotrwałe wzrosty obciążeń, nie reagując przy tym na naturalne, chwilowe skoki prądu podczas rozruchu.

Warto pamiętać, że uzupełnieniem układu są bezpieczniki topikowe, które stanowią pierwszą linię obrony przeciwzwarciowej dla przewodów zasilających. W zaawansowanych instalacjach stosuje się dodatkowo wewnętrzne czujniki, takie jak:

• termistory,
• kontakty termiczne.

To sprawdzony sposób na odcięcie zasilania w sytuacjach krytycznego przegrzania, co zapobiega trwałemu uszkodzeniu izolacji. Kluczem do bezpieczeństwa jest też staranny montaż. Oznacza to przede wszystkim:

• dobór odpowiedniego przekroju okablowania,
• solidne uziemienie metalowej obudowy,
• systematyczną dbałość o czystość styków,
• regularne pomiary rezystancji izolacji.

W przypadku silników o większej mocy, takich jak jednostki 2,2 kW obsługujące pompy czy wentylatory, kluczowe znaczenie ma zastosowanie wyłącznika z dobrze dobraną charakterystyką czasowo-prądową. Podczas konfiguracji należy bezwzględnie kierować się danymi z tabliczki znamionowej oraz obowiązującymi normami technicznymi. Nie zapominajmy też o rutynowej kontroli kondensatorów i jakości połączeń – takie działania skutecznie minimalizują ryzyko awarii i zapewniają spokój eksploatacji przez długie lata.
