Rozruch silnika jednofazowego — schemat, kondensator i podłączenie

Co to jest rozruch silnika jednofazowego?

Procedura rozruchu polega na rozpędzeniu wirnika od zera aż do uzyskania pełnych parametrów pracy. W typowym silniku asynchronicznym jednofazowym stojan wyposażony jest w dwa uzwojenia: główne oraz pomocnicze. Problem polega na tym, że standardowe zasilanie jednofazowe nie generuje samoistnie wirującego pola magnetycznego, co uniemożliwia samoczynny start maszyny.

Schemat podłączenia silnika jednofazowego – krok po kroku

Aby zmusić wirnik do obrotu, konieczne jest wytworzenie pola eliptycznego poprzez sztuczne przesunięcie fazowe między prądami płynącymi w uzwojeniach. W tym celu wykorzystuje się obwód rozruchowy, który w zależności od potrzeb może zawierać:

• dławik,
• rezystor,
• kondensator.

To właśnie kondensator sprawdza się najlepiej, zapewniając wyraźne przesunięcie fazowe i wysoki moment rozruchowy. W wielu konstrukcjach po osiągnięciu przez wirnik około 75% prędkości synchronicznej, dedykowany wyłącznik odśrodkowy odcina uzwojenie pomocnicze z obwodu. Alternatywnym rozwiązaniem jest pozostawienie kondensatora pracy na stałe, co przekłada się na lepszą stabilizację pracy silnika.

Dobór odpowiedniej metody startowej wymaga analizy wielu czynników, takich jak:

• charakterystyka mechaniczna obciążenia,
• dopuszczalny prąd znamionowy.

W aplikacjach wymagających dużej siły na starcie niezastąpiony okazuje się kondensator, podczas gdy prostsze urządzenia z powodzeniem korzystają z tańszych uzwojeń rezystancyjnych.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Jak wygląda schemat rozruchu silnika jednofazowego?

Standardowe podłączenie silnika zasilanego napięciem 230V wymaga poprawnej konfiguracji zacisków. Przewód fazowy należy doprowadzić do wejścia L1 lub L2, neutralny do punktu N, natomiast żółto-zielony przewód ochronny musi bezwzględnie trafić do terminala PE.

Podczas gdy uzwojenie główne pobiera energię bezpośrednio, uzwojenie pomocnicze wymaga szeregowego wpięcia kondensatora – to on odpowiada za wytworzenie wymaganego przesunięcia fazowego. Bardziej rozbudowane systemy integrują automatykę rozruchu za pomocą styczników lub przekaźników czasowych.

Jeśli w układzie wykorzystano kondensator rozruchowy, niezbędny staje się wyłącznik odśrodkowy, który automatycznie odcina dopływ prądu do uzwojenia pomocniczego w momencie, gdy silnik osiągnie trzy czwarte swojej prędkości znamionowej. W trosce o żywotność urządzenia, każda profesjonalna instalacja powinna być wyposażona w wyłącznik silnikowy stanowiący kluczowe zabezpieczenie przed przeciążeniem.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

W zastosowaniach przemysłowych zmianę kierunku wirowania wału najczęściej realizuje się przy użyciu przełącznika pakietowego. Dokumentacja techniczna dokładnie precyzuje nie tylko kolejność poszczególnych komponentów w obwodzie, ale również właściwe przypisanie zacisków fazowych. Co istotne, każdy rzetelny schemat rozruchu musi przewidywać współpracę cewki stycznika z zabezpieczeniem podnapięciowym, co znacząco podnosi ogólny poziom bezpieczeństwa pracy instalacji.

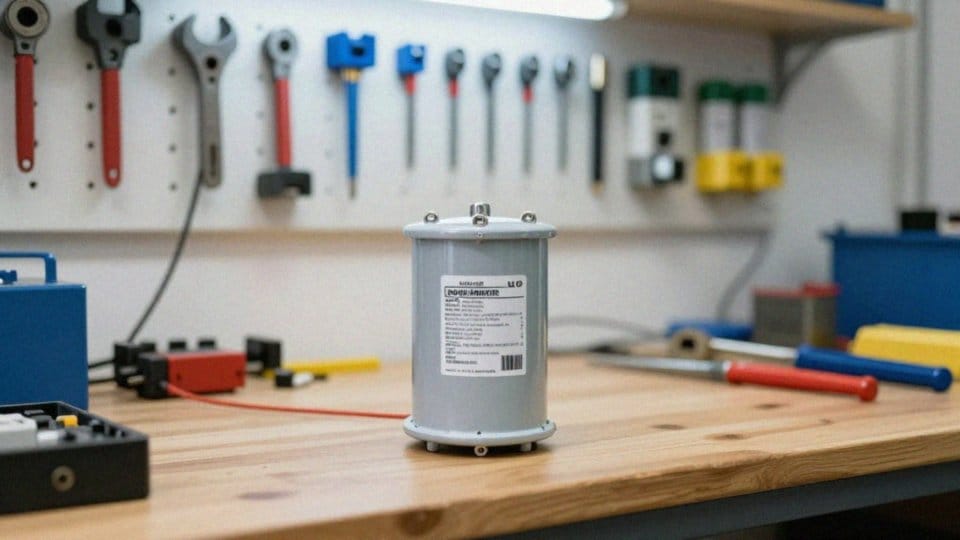

Jaki kondensator i jaką pojemność wybrać do rozruchu?

Dobór odpowiedniego kondensatora to fundament sprawności silnika i pewnego rozruchu. Choć w teorii posługujemy się prostym wzorem CB = 70 × P, gdzie P oznacza moc jednostki, w praktyce najlepiej sprawdza się weryfikacja empiryczna w docelowej aplikacji.

W układach wykorzystujemy dwa rodzaje komponentów:

• kondensator rozruchowy o dużej pojemności, aktywny wyłącznie w fazie startu,
• kondensator pracy, mniejszy i stale załączony, którego zadaniem jest stabilizacja obwodu.

Kluczową kwestią pozostaje tu napięcie znamionowe; dla bezpieczeństwa powinno ono przewyższać napięcie zasilania co najmniej półtorakrotnie. W standardowych instalacjach 230V stosujemy zatem podzespoły o podwyższonej wytrzymałości izolacji. Zazwyczaj układ odłącza jednostkę rozruchową w momencie, gdy wał rozpędzi się do około 70–75% prędkości synchronicznej.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Błędy w doborze tych elementów mszczą się szybko – prowadzą do przegrzewania uzwojeń, generowania drgań lub zbyt słabego momentu przy starcie. Planując dobór, nie można pominąć wpływu otoczenia oraz współczynnika mocy. Pamiętajmy, że wysoka temperatura przyspiesza zużycie izolacji, a wilgoć stopniowo niszczy zaciski, co w dłuższej perspektywie poważnie obniża żywotność całego systemu.

Jak podłączyć i odłączyć kondensator w silniku jednofazowym?

Aby poprawnie podłączyć kondensator pracy, należy wpiąć go szeregowo z uzwojeniem pomocniczym, a następnie cały ten moduł podłączyć równolegle względem uzwojenia głównego. Zasilanie podpinamy standardowo:

• fazę do zacisku L1 lub L2,
• przewód neutralny do N,
• ochronny do PE.

Dzięki temu kondensator pozostaje aktywny przez cały czas, zapewniając właściwe przesunięcie fazowe potrzebne do stabilnej pracy silnika. Zupełnie inaczej wygląda sytuacja z kondensatorem rozruchowym, który musi zostać odłączony zaraz po starcie maszyny. Można to wykonać za pomocą:

• wyłącznika odśrodkowego,
• stycznika,
• przekaźnika czasowego,

które odcinają uzwojenie pomocnicze, gdy wał osiągnie około 70–75% prędkości znamionowej. Taka automatyzacja jest kluczowa, gdyż zapobiega przegrzaniu komponentów i uszkodzeniu izolacji. W prostszych układach manualnych wystarczy przytrzymać przycisk rozruchowy, aż silnik osiągnie właściwe obroty. Bez względu na typ układu, każda instalacja wymaga zabezpieczenia w postaci wyłącznika silnikowego. Przed pierwszym uruchomieniem koniecznie sprawdź parametry kondensatora – jego napięcie znamionowe musi być co najmniej 1,5 raza wyższe niż napięcie w domowej sieci, czyli 230V. Zadbaj również o odpowiedni przekrój przewodów dostosowany do prądu pracy. Pamiętaj, aby zawsze trzymać się schematu dostarczonego przez producenta, a w przypadku konstrukcji typu Steinmetz, precyzyjnie dopasować konfigurację do układu zacisków.

Silnik jednofazowy z dwoma kondensatorami — zasady działania i podłączenie

Jak zmienić kierunek obrotów silnika jednofazowego?

Aby silnik zaczął obracać się w drugą stronę, musisz odwrócić kierunek prądu w jego uzwojeniu pomocniczym. Pamiętaj, że zamiana fazy z neutralnym przewodem na zasilaniu nie przyniesie żadnego efektu. Cała operacja musi skupić się na właściwym podłączeniu zacisków U1 oraz Z.

W prostszych układach manualnych wystarczy użyć przełącznika pakietowego z trzema pozycjami. Przekręcenie dźwigni powoduje przesterowanie styków, co natychmiast zmienia polaryzację w pomocniczym obwodzie, wymuszając zmianę kierunku obrotów. Z kolei w rozwiązaniach przemysłowych bezpieczniejszym wyjściem jest zastosowanie dwóch styczników. Gwarantuje to między innymi ochronę przed nagłym samoczynnym startem urządzenia w momencie powrotu napięcia po przerwie w dostawie prądu.

Jeśli Twój silnik korzysta z kondensatora rozruchowego, dopilnuj, aby obwód uzwojenia pomocniczego nie został całkowicie przerwany podczas nawrotu. Zasada ta przestaje obowiązywać jedynie wtedy, gdy specjalny sterownik zasygnalizuje, że motor osiągnął już pełną prędkość roboczą.

Podłączenie silnika indukcyjnego — krok po kroku i niezbędne narzędzia

Przed finalnym uruchomieniem warto przeprowadzić krótką diagnostykę:

• upewnij się, że kondensator jest poprawnie wpięty szeregowo,
• sprawdź, czy wyłącznik odśrodkowy nie koliduje ze zmianą polaryzacji,
• wykonaj pierwszy rozruch przy odciążonym wale, aby wyeliminować ryzyko uszkodzeń mechanicznych.

Pamiętaj przy tym o podstawowych zasadach bezpieczeństwa – przed każdą ingerencją w tabliczkę zaciskową bezwzględnie odłącz zasilanie sieciowe.

Jakie zabezpieczenia i testy wykonać przy rozruchu?

Zanim uruchomisz napęd, przeprowadź kilka kluczowych testów, które zagwarantują bezpieczeństwo i wydłużą życie urządzenia. Zacznij od:

• kontroli izolacji uzwojeń przy użyciu specjalistycznego miernika,
• upewnienia się, że przewody fazowe, neutralne oraz ochronne są wpięte zgodnie ze schematem w punktach L1, L2, N i PE,
• diagnostyki kondensatora, gdzie kluczowe znaczenie ma sprawdzenie pojemności oraz współczynnika ESR – to właśnie te parametry najszybciej ujawnią ewentualne skutki przegrzania czy naturalnego zużycia komponentu,

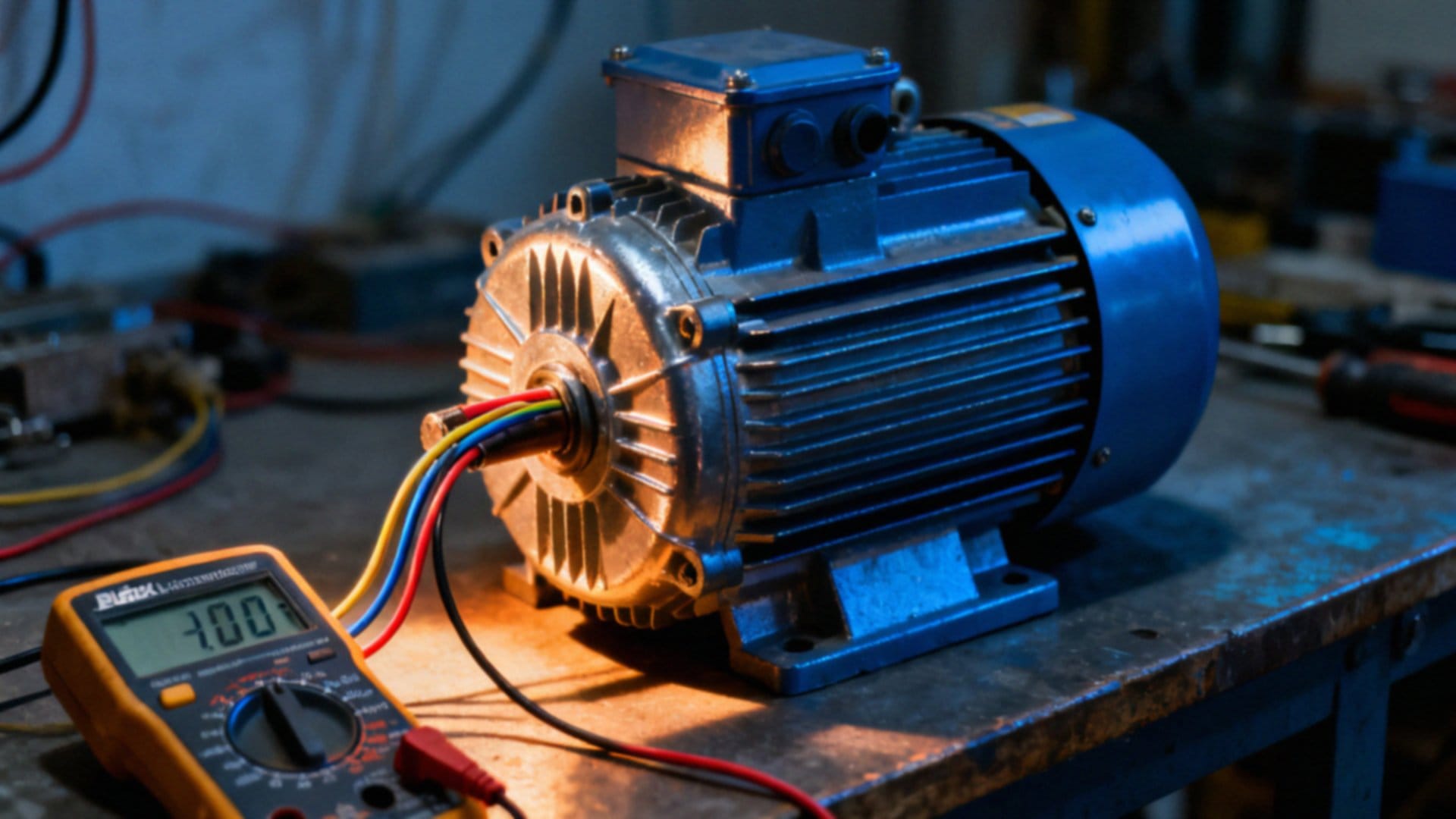

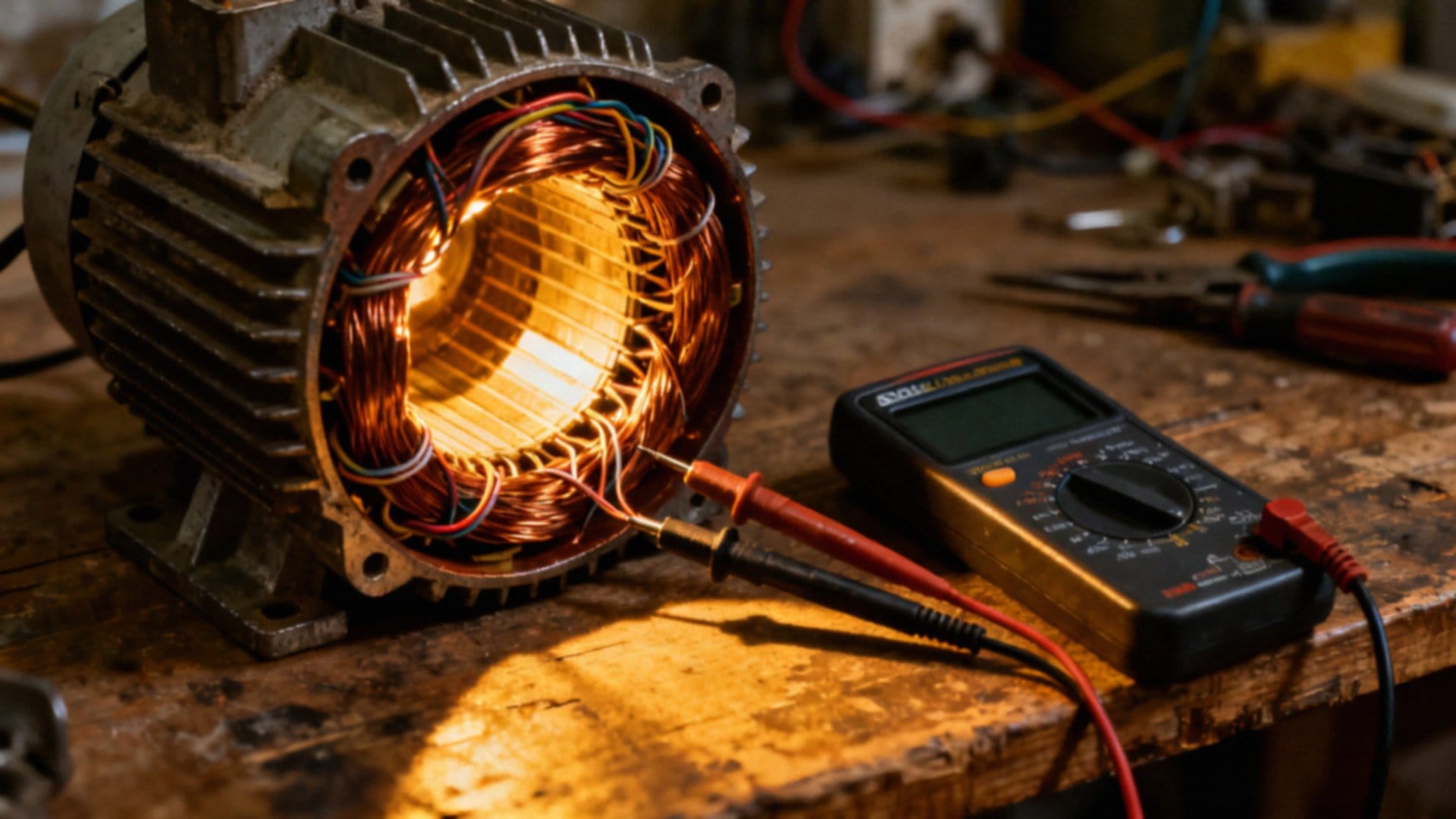

• weryfikacji rezystancji uzwojeń, pamiętając, że uzwojenie główne powinno wykazywać niższą wartość niż pomocnicze,
• odniesienia zmierzonego prądu rozruchowego do danych umieszczonych na tabliczce znamionowej.

Pamiętaj o solidnych zabezpieczeniach: wyłącznik silnikowy skutecznie ochroni przed przeciążeniem, a moduł podnapięciowy zabezpieczy układ w razie spadków napięcia. W sterowaniu automatycznym warto postawić na styczniki ze stykami pomocniczymi, które wykluczają ryzyko samoczynnego załączenia silnika po powrocie zasilania. Jeśli urządzenie wyposażono w wyłącznik odśrodkowy, sprawdź jego pracę, by uniknąć problemów z poprawnym odłączaniem kondensatora.

Silnik jednofazowy z cewką rozruchową — jak działa i jak go podłączyć?

Pierwsze uruchomienie zawsze wykonuj bez obciążenia. W tym czasie obserwuj:

• stabilność obrotów,
• kierunek wirowania,
• temperaturę pracy.

Aby napęd działał niezawodnie – niezależnie od tego, czy zasila wentylator, czy sprzęt domowy – dbaj o regularną konserwację. Okresowo zaglądaj do zacisków, dbaj o czystość podzespołów i weryfikuj, czy wilgoć lub wysoka temperatura nie wpływają negatywnie na kondycję urządzenia. Dokumentowanie wszystkich pomiarów i skrupulatne trzymanie się instrukcji to najprostsza droga do długiej eksploatacji. Jeśli jednak coś wzbudzi Twój niepokój, przeprowadź dokładniejszą analizę, nie wahając się przed wymianą zużytych elementów na nowe.
