Co to jest włącznik lewo-prawo?

Przełącznik lewo-prawo, często określany jako łącznik L-0-P, to nieskomplikowane urządzenie mechaniczne umożliwiające zmianę kierunku pracy silnika trójfazowego. Działa on poprzez zamianę kolejności faz zasilających na wyjściach U, V, W, co bezpośrednio odwraca wirowanie pola magnetycznego i wymusza zmianę obrotów wirnika.

Schemat podłączenia silnika jednofazowego – krok po kroku

Standardowo konstrukcja oferuje trzy stabilne pozycje:

• L – odpowiadająca za ruch w lewo,
• 0 – dla całkowitego wyłączenia,
• P – inicjującą pracę w prawo.

Wewnątrz solidnej obudowy kryje się mechanizm krzywkowy, który dzięki systemowi odpowiednich mostków przekierowuje napięcie na uzwojenia. Warto przy tym zaznaczyć, że układ ten w żaden sposób nie ingeruje w konfigurację uzwojeń silnika, co wyraźnie odróżnia go od rozrusznika gwiazda-trójkąt, stosowanego głównie do ograniczania prądu rozruchowego.

Projektanci zadbali także o bezpieczeństwo użytkownika, przewidując w instalacji dedykowany zacisk dla przewodu ochronnego PE, co jest kluczowe podczas codziennej eksploatacji urządzenia.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Jak podłączyć włącznik lewo-prawo do silnika trójfazowego?

Zanim zaczniesz jakiekolwiek prace przy instalacji elektrycznej, bezwzględnie odłącz zasilanie. Dla własnego bezpieczeństwa koniecznie upewnij się za pomocą miernika, że w obwodzie rzeczywiście nie ma prądu.

Montaż zacznij od:

• wprowadzenia przewodów fazowych (L1, L2, L3) do terminali wejściowych przełącznika, kierując się oznaczeniami producenta,
• wyprowadzenia U, V oraz W i połączenia ich z odpowiednimi stykami uzwojeń silnika,
• zastosowania niezbędnych mostków zgodnych z dokumentacją techniczną urządzenia.

Kluczową kwestią jest solidne przykręcenie przewodu ochronnego PE zarówno do zacisku urządzenia, jak i obudowy silnika – to Twoja główna ochrona przed porażeniem. Jeśli korzystasz ze styczników elektromagnetycznych, musisz pamiętać o montażu blokad elektrycznych, które wyeliminują ryzyko jednoczesnego włączenia obu kierunków obrotów.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Gdy całość będzie już okablowana, wykonaj ostatni test multimetrem, aby sprawdzić ciągłość obwodu i wykluczyć przypadkowe zwarcia międzyfazowe. Pamiętaj, że manipulacje przy tak złożonych układach wymagają stosownych uprawnień oraz wiedzy technicznej.

Każdy błąd w kolejności faz nie tylko naraża silnik na awarię, ale przede wszystkim wiąże się z poważnym ryzykiem dla zdrowia i życia. Jeśli nie masz pewności co do swoich działań, zleć to zadanie fachowcowi.

Jaki schemat połączeń stosować przy L-0-P?

Dobór właściwej dokumentacji to pierwszy krok do poprawnej instalacji. Wybór odpowiedniego schematu połączeń każdorazowo wynika z modelu urządzenia oraz wybranej metody sterowania. W sytuacji, gdy korzystasz z ręcznych łączników krzywkowych, polegaj wyłącznie na schemacie dostarczonym przez producenta. Dokładnie wskazuje on układ mostków, co pozwala na precyzyjną permutację faz niezbędną do zmiany sekwencji zasilania silnika.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

W bardziej rozbudowanych instalacjach zdalnych standardem są dwa styczniki. Tutaj kluczowe staje się zastosowanie blokad – zarówno elektrycznych, jak i mechanicznych. Skutecznie eliminują one ryzyko przypadkowego załączenia obu podzespołów jednocześnie, co mogłoby skutkować groźnym zwarciem międzyfazowym.

Pamiętaj, że projekt musi też uwzględniać poprawną konfigurację uzwojeń silnika, przy czym warto zaznaczyć, że układ L-0-P nie nadaje się do rozruchu gwiazda-trójkąt. Przed uruchomieniem całości koniecznie sprawdź uziemienie. Zgodnie z zasadami bezpieczeństwa, przewód ochronny PE musi być solidnie połączony ze wszystkimi metalowymi elementami układu.

Jak połączyć zasilanie z wyjściami silnika?

Prawidłowa instalacja urządzenia wymaga precyzyjnego przypisania przewodów fazowych do odpowiednich terminali przełącznika. Zasilanie trójfazowe podłączamy bezpośrednio do zacisków L1, L2 oraz L3, natomiast z wyjść oznaczonych jako U, V i W prowadzimy okablowanie prosto do silnika, postępując zgodnie z dokumentacją techniczną producenta.

Jak zmienić kierunek obrotów silnika trójfazowego? Praktyczny poradnik

Przed przystąpieniem do montażu warto pamiętać o kilku istotnych kwestiach:

• skrupalne oznaczenie każdej fazy pozwoli uniknąć błędów w sekwencji,
• jeśli dany model tego wymaga, zainstaluj niezbędne mostki zewnętrzne,
• użyj miernika, aby sprawdzić ciągłość obwodów oraz stan izolacji – dzięki temu wykluczysz ryzyko zwarć międzyfazowych lub przebicia do przewodu ochronnego,
• żyłę PE pewnie przytwierdzić do zacisku uziemiającego przełącznika oraz metalowej obudowy silnika,
• po ponownym załączeniu napięcia wykonaj test rozruchu.

Jeśli usłyszysz niepokojące buczenie, zauważysz nadmierne nagrzewanie się podzespołów lub silnik będzie miał kłopoty ze startem, prawdopodobnie brakuje jednej z faz lub pomylono ich kolejność, co wpłynęło na niewłaściwy kierunek obrotów. Dbaj o to, by każde połączenie było solidne; tylko mocny styk uchroni układ przed niebezpiecznymi spadkami napięcia i iskrzeniem pod dużym obciążeniem.

Jak podłączyć przewód ochronny PE?

Przewód ochronny PE to fundament bezpieczeństwa każdej instalacji elektrycznej, pełniąc rolę bezpośredniego połączenia z uziemieniem, które chroni przed niebezpiecznym napięciem. Zanim jednak przystąpisz do jakichkolwiek prac, bezwzględnie odetnij zasilanie, aby wyeliminować ryzyko porażenia.

Jak podłączyć silnik jednofazowy lewo-prawo? Praktyczny poradnik

Instalację przeprowadź w trzech czytelnych etapach:

1. doprowadź przewód PE od rozdzielnicy lub głównego punktu uziemiającego bezpośrednio do zacisku oznaczonego symbolem PE w przełączniku,
2. z tego samego punktu wyprowadź połączenie do obudowy silnika, dbając o zachowanie trwałego styku mechanicznego,
3. starannie przygotuj końcówki przewodów i mocno dokręć śruby zaciskowe.

Stabilne połączenie to gwarancja bezpieczeństwa. Po zakończeniu prac wykonaj pomiary kontrolne przy użyciu dedykowanego miernika. Prawidłowo zamontowany przewód powinien wykazywać rezystancję bliską 0 Ω pomiędzy uziemieniem a obudową urządzenia. Nigdy nie zastępuj przewodu ochronnego neutralnym (N) – takie rozwiązanie nie tylko łamie zasady bezpieczeństwa, ale przede wszystkim stanowi śmiertelne zagrożenie.

Wszelkie wykonane połączenia warto odnotować w dokumentacji technicznej urządzenia. Pamiętaj, że poprawne uziemienie to nie tylko wymóg przepisów, ale przede wszystkim skuteczna bariera chroniąca silnik przed skutkami przebicia izolacji. W razie problemów z ciągłością obwodu wstrzymaj się z uruchomieniem maszyny i skorzystaj z profesjonalnej pomocy doświadczonego elektryka.

Jak zrobić regulator obrotów silnika 230V? Przewodnik krok po kroku

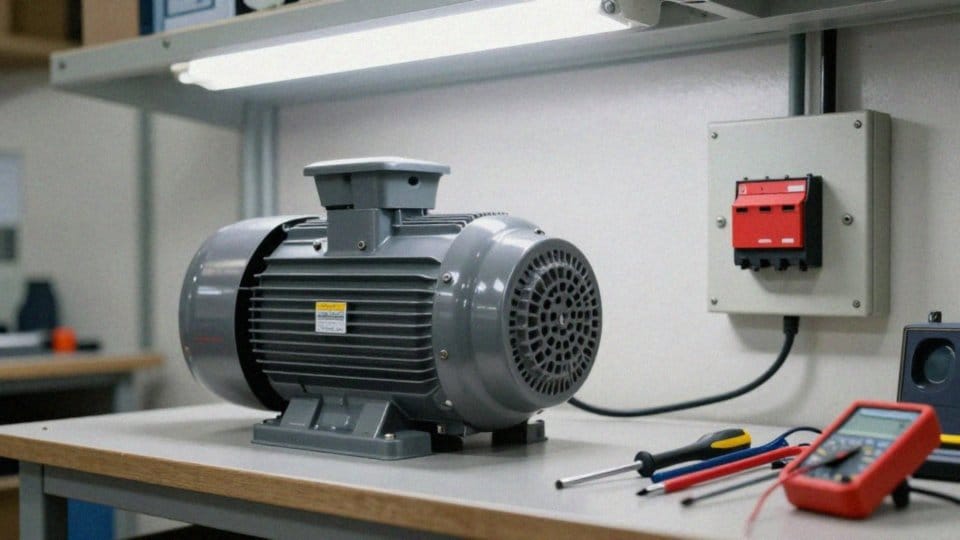

Jak sprawdzić i zmienić kierunek obrotów silnika?

Aby zweryfikować kierunek obrotów silnika po instalacji, wystarczy na moment podać zasilanie i sprawdzić, w którą stronę obraca się wał. Przełączanie pokrętła między pozycjami L oraz P modyfikuje kolejność faz na wyjściu, co bezpośrednio wymusza zmianę kierunku wirowania pola magnetycznego.

Gdy silnik pracuje niewłaściwie, odłącz zasilanie i zamień ze sobą dowolną parę przewodów fazowych, na przykład V z W. Zanim jednak uruchomisz maszynę, upewnij się, że:

• wszystkie fazy są obecne,
• wszystkie fazy są poprawnie połączone.

Zanik jednej z nich w układzie trójfazowym to częsta przyczyna głośnego buczenia, trudności z rozruchem oraz przeciążeń, które błyskawicznie przegrzewają uzwojenia. Po każdej modyfikacji konfiguracji kontroluj temperaturę obudowy oraz pobór prądu, by wykluczyć ryzyko awarii.

Kondensator 4-wyjściowy — jak podłączyć krok po kroku?

W zaawansowanych układach zdalnych zmiana obrotów powinna odbywać się za pośrednictwem styczników z blokadami mechaniczno-elektrycznymi. Takie rozwiązanie skutecznie chroni przed jednoczesnym załączeniem obu kierunków, eliminując ryzyko zwarcia. Jeśli obserwacja wirnika nie daje pewności, użyj profesjonalnego wskaźnika obrotów. Pamiętaj przy tym, że każda ingerencja w okablowanie musi odbywać się przy całkowicie wyłączonym zasilaniu.

Kiedy wezwać elektryka do podłączenia?

Jeśli masz wątpliwości dotyczące schematu połączeń lub konfiguracji uzwojeń silnika, współpraca z fachowcem staje się wręcz niezbędna. Ma to szczególne znaczenie przy rozróżnieniu układu gwiazda-trójkąt od połączenia bezpośredniego. Wykwalifikowany elektryk posiada nie tylko wiedzę, ale i uprawnienia wymagane do obsługi urządzeń trójfazowych, co znacząco minimalizuje ryzyko niebezpiecznych zwarć, porażeń czy kosztownych usterek sprzętu.

Profesjonalna interwencja jest konieczna w kilku kluczowych momentach:

• gdy instalacja wymaga montażu styczników lub skomplikowanych układów sterowania z blokadami,
• podczas przeprowadzania specjalistycznych testów, takich jak pomiar rezystancji izolacji czy weryfikacja zabezpieczeń,
• w przypadku wystąpienia niepokojących sygnałów, jak brak rozruchu, dokuczliwe buczenie, nadmierne nagrzewanie się obudowy lub nienaturalnie nierówna praca silnika,
• przy wszelkich modyfikacjach w rozdzielnicach czy punktach uziemiających.

Dzięki niemu zyskujesz pewność, że cały układ jest zgodny z obowiązującymi normami bezpieczeństwa. Wyposażony w profesjonalne mierniki, elektryk precyzyjnie sprawdzi poprawność okablowania oraz dobór mostków, potwierdzając rzetelnymi pomiarami, że urządzenie jest gotowe do bezpiecznej eksploatacji. Powierzając prace osobie z odpowiednimi kwalifikacjami, masz gwarancję, że każdy element instalacji został zweryfikowany zgodnie z wytycznymi producenta.
