Jak zmienić kierunek obrotów silnika trójfazowego?

Kierunek pracy silnika trójfazowego jest ściśle uzależniony od kolejności podłączenia faz L1, L2 oraz L3 do uzwojeń. Jeśli zajdzie potrzeba zmiany obrotów na przeciwne, wystarczy zamienić miejscami dowolne dwie z trzech żył zasilających na zaciskach urządzenia. Przykładowo, wystarczy przełożyć przewód L1 w miejsce L2, aby silnik zaczął obracać się w drugą stronę.

Schemat podłączenia silnika jednofazowego – krok po kroku

Mechanizm ten sprawdza się bez zarzutu zarówno w przypadku pracy w układzie gwiazdy, jak i trójkąta. Oczywiście kluczową kwestią jest bezpieczeństwo: przed przystąpieniem do jakichkolwiek manipulacji przy przewodach, bezwzględnie konieczne jest całkowite odcięcie zasilania. Prace te powinny być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami, przy zachowaniu standardów takich jak:

• stosowanie wyłączników silnikowych,
• termików,
• bezpieczników.

Aby zweryfikować poprawność zmian, wystarczy na krótką chwilę uruchomić maszynę i zaobserwować kierunek jej pracy. Pamiętaj, że zachowanie właściwej sekwencji faz to gwarancja sprawnego działania silnika przy standardowej częstotliwości 50 Hz.

Jak bezpiecznie zamienić przewody fazowe silnika trójfazowego?

Zanim przejdziesz do jakichkolwiek działań, bezwzględnie wyłącz bezpiecznik i wyciągnij wtyczkę z gniazdka. Całkowite odcięcie zasilania to podstawa bezpieczeństwa. W układach trójfazowych 3x400V pamiętaj o uziemieniu zgodnym z dokumentacją techniczną. Upewnij się, że przewód ochronny ściśle przylega do obudowy silnika, co skutecznie minimalizuje ryzyko porażenia.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Ewentualną zamianę miejscami dwóch faz, na przykład L1 i L2, przeprowadzaj wyłącznie przy zaciskach silnika lub bezpośrednio na wyjściu wyłącznika głównego. Przy okazji modernizacji warto skontrolować stan styków – dokręcenie poluzowanych przewodów pozwoli uniknąć niebezpiecznego zwarcia.

Cały układ warto doposażyć w:

• wyłączniki nadprądowe,
• termik chroniący uzwojenia przed przeciążeniem.

Jeśli naprawiasz sprzęt AGD zasilany trzema fazami, nie ryzykuj samodzielnych przeróbek. Zleć to zadanie fachowcowi z aktualnymi uprawnieniami elektrycznymi. Zanim ponownie włączysz zasilanie, sprawdź kontrolki stanu zabezpieczeń oraz oceń stan izolacji na wszystkich przewodach fazowych i neutralnym. Pamiętaj, że praca z prądem nie wybacza błędów, dlatego zawsze postępuj zgodnie z rygorystycznymi zasadami BHP.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Czy falownik zmienia kierunek bez zamiany faz?

Falownik pozwala na zmianę kierunku obrotów silnika bez konieczności manualnego przełączania przewodów fazowych. Urządzenie to zarządza sekwencją faz, co sprawia, że wystarczy drobna korekta w konfiguracji parametrów sterowania, by silnik poprawnie pracował w przeciwną stronę. Fundamentem tego rozwiązania jest kontrola częstotliwości napięcia wyjściowego, co przekłada się na precyzyjną regulację prędkości obrotowej.

Wpływa to nie tylko na dynamikę pracy, ale również pozwala na:

• lepszą optymalizację rozruchu,
• kontrolę momentu obrotowego,
• bieżące monitorowanie poślizgu.

Rezygnacja z mechanicznych łączników faz na rzecz falownika znacząco upraszcza budowę układu sterowania. Warto jednak pamiętać, że taka automatyzacja wymaga starannego doboru zabezpieczeń, w tym:

• wyłączników nadprądowych,
• termików,
• aby zapewnić pełne bezpieczeństwo instalacji.

Kluczowe jest dopasowanie mocy oraz prądu znamionowego urządzenia do specyfiki silnika. Całość warto uzupełnić o blokady programowe, które skutecznie uchronią układ przed ryzykiem niepożądanej zmiany obrotów podczas codziennego użytkowania.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Jak podłączyć silnik trójfazowy w gwiazdę lub trójkąt?

Prawidłowe ustawienie zacisków uzwojenia (U1-U2, V1-V2, W1-W2) wymaga przede wszystkim uważnej analizy tabliczki znamionowej, gdzie znajdziesz kluczowe dane dotyczące napięcia i mocy urządzenia. Jeśli potrzebujesz zasilić silnik wyższym napięciem, wybierz połączenie w gwiazdę (Y). Wymaga ono spięcia końcówek U2, V2 oraz W2, podczas gdy zasilanie podaje się na początki uzwojeń. Ta metoda pozwala skutecznie ograniczyć natężenie prądu płynącego przez maszynę.

Zupełnie inaczej wygląda sytuacja w sieciach trójfazowych o napięciu 230 V, gdzie niezbędna jest konfiguracja w trójkąt (Δ). Łączymy wtedy zaciski parami:

• U1 z W2,
• V1 z U2,
• W1 z V2.

Dzięki temu każde uzwojenie pracuje pod pełnym napięciem fazowym. Pamiętaj, że schemat trzeba zawsze dobrać do prądu znamionowego silnika, aby nie dopuścić do ryzykownego przeciążenia. W sytuacjach, gdy kluczowe jest zredukowanie prądu rozruchowego, najlepiej sprawdzi się układ trzech styczników, znany jako połączenie gwiazda-trójkąt.

Jak podłączyć silnik jednofazowy lewo-prawo? Praktyczny poradnik

Podczas instalacji skup się nie tylko na poprawności styków, ale również na solidności zabezpieczeń, takich jak wyłącznik nadprądowy czy termik. Gdy wszystko będzie gotowe, zmierz pobór prądu i upewnij się, że wał obraca się we właściwą stronę. Jeśli silnik pracuje w przeciwnym kierunku, po prostu zamień miejscami dowolne dwie fazy. Pamiętaj jednak, że każda modyfikacja połączeń musi odbywać się przy całkowicie odłączonym zasilaniu.

Jak użyć styczników i przekaźników do zmiany kierunku?

Do zmiany kierunku obrotów silnika niezbędne jest zastosowanie dwóch styczników, które odpowiadają za zamianę kolejności faz zasilających. Za sterowanie procesem odpowiadają przyciski S3 oraz S4, z których każdy uruchamia przypisany mu stycznik.

Kluczowym zabezpieczeniem w tym układzie jest blokada wzajemna, którą realizuje styk pomocniczy wpięty szeregowo w cewkę sąsiedniego elementu. Takie rozwiązanie skutecznie uniemożliwia jednoczesną aktywację obu styczników, co chroni instalację przed groźnym zwarciem międzyfazowym.

Jak zrobić regulator obrotów silnika 230V? Przewodnik krok po kroku

Projektując taką strukturę, należy pamiętać o:

• pełnym układzie sterowania,
• wyłączniku silnikowym, który pełni rolę podstawowej ochrony.

W aplikacjach wymagających startu pod dużym obciążeniem warto dodać przekaźnik czasowy, automatyzujący przejście między różnymi konfiguracjami połączeń. Aby obsługa była intuicyjna, warto wyposażyć maszynę w sygnalizację świetlną, umożliwiającą łatwe sprawdzenie, w którą stronę aktualnie pracuje silnik. Bezpieczeństwo operatora zwiększa konstrukcja przycisków uniemożliwiająca ich przypadkowe wciśnięcie.

Ostatecznie każda instalacja musi być zgodna z przyjętym schematem i wyposażona w sprawne zabezpieczenia, które skutecznie wyeliminują skutki ewentualnych przeciążeń lub awarii któregokolwiek z komponentów wykonawczych.

Kondensator 4-wyjściowy — jak podłączyć krok po kroku?

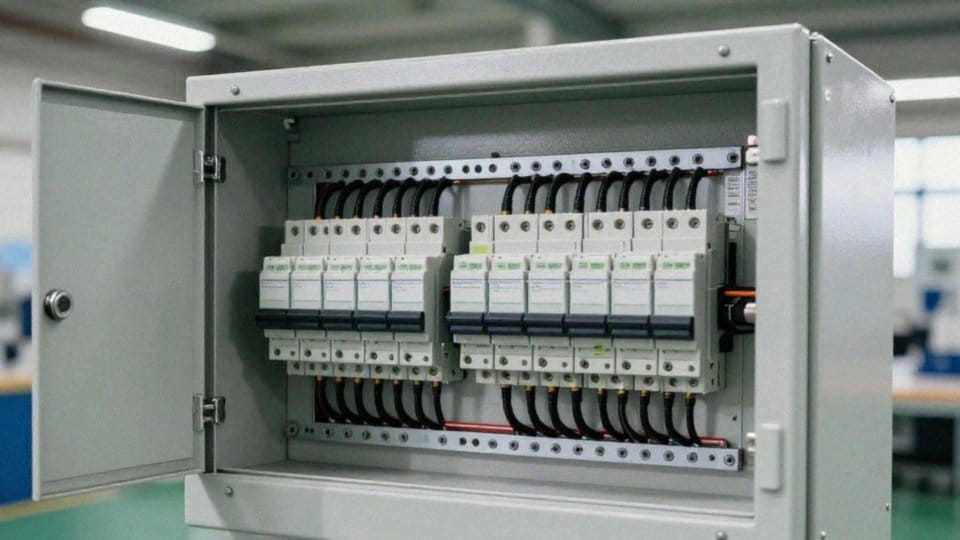

Jak dodać blokadę przed przypadkową zamianą obrotów?

Skuteczne zabezpieczenie przed niepożądaną zmianą kierunku obrotów wymaga połączenia systemów elektrycznych z mechanicznymi. Fundamentem ochrony jest blokada elektryczna, w której styk pomocniczy każdego stycznika przerywa obwód sterowania drugiego urządzenia, skutecznie wykluczając ich jednoczesne zadziałanie.

W układach manualnych niezbędne jest jednak wsparcie mechaniczne – fizyczna przeszkoda, która uniemożliwia przestawienie przełącznika krzywkowego, dopóki maszyna nie zostanie całkowicie wyłączona. Dla jeszcze większej pewności działania warto wdrożyć sekwencję logiczną typu interlock, dzięki której przycisk startowy dla drugiego kierunku pozostaje nieaktywny aż do pełnego zwolnienia funkcji Stop w poprzednim cyklu.

Bardziej rozbudowane instalacje wykorzystują dodatkowo czujniki kontroli faz, które blokują rozruch w sytuacjach awaryjnych, takich jak:

• zanik zasilania,
• błędna kolejność faz.

Niezależnie od wybranego rozwiązania, wszelkie prace modyfikacyjne muszą odbywać się pod nadzorem wykwalifikowanych specjalistów i z zachowaniem wymogów dokumentacji technicznej. Pamiętaj, że regularna diagnostyka styków pomocniczych oraz samych mechanizmów blokujących to niezbędny element utrzymania ruchu, który chroni maszynę przed kosztownym zwarciem międzyfazowym na długie lata.

Silnik jednofazowy bez kondensatora — zastosowania i podłączenie

Jak czujnik kontroli faz uniemożliwia załączenie układu?

Czujnik kontroli faz pełni rolę aktywnego strażnika instalacji elektrycznej. Jego głównym zadaniem jest nieustanne monitorowanie przewodów fazowych w poszukiwaniu jakichkolwiek anomalii, takich jak:

• zanik fazy,
• nieprawidłowa kolejność faz.

W momencie wykrycia odchylenia od normy, wewnętrzne styki urządzenia zmieniają swoje położenie, przerywając obwód sterowania. W rezultacie cewka stycznika zostaje pozbawiona zasilania, co skutecznie blokuje uruchomienie układu. Dzięki stałej analizie napięcia i sekwencji, czujnik wyłapuje również asymetrię zasilania, utrzymując maszynę w bezpiecznym stanie spoczynku. To pozwala wyeliminować ryzyko pracy silnika w niewłaściwym kierunku lub na niepełnym zasilaniu, co mogłoby prowadzić do poważnych uszkodzeń.

Wiele współczesnych modeli wyposażono w diody sygnalizacyjne, które w czytelny sposób wskazują operatorowi źródło awarii. Takie rozwiązanie znacząco przyspiesza diagnostykę, ponieważ nie wymaga ingerowania w skomplikowane schematy sterowania. Aby jednak system ten działał niezawodnie, należy zwrócić uwagę na trzy kluczowe aspekty:

• precyzyjne dopasowanie progów napięciowych do wymagań silnika,
• ustawienie czasu zwłoki chroniącego przed chwilowymi wahaniami napięcia,
• właściwe wpięcie styków czujnika w szereg zabezpieczeń, współpracujący z wyłącznikami silnikowymi czy termikami.

Gdy wszystkie te elementy są poprawnie skonfigurowane, uruchomienie maszyny staje się możliwe tylko przy zachowaniu pełnej zgodności parametrów zasilania, co skutecznie minimalizuje ryzyko kosztownych awarii.

Rezystancja uzwojenia silnika jednofazowego — jak ją mierzyć i jakie są normy?

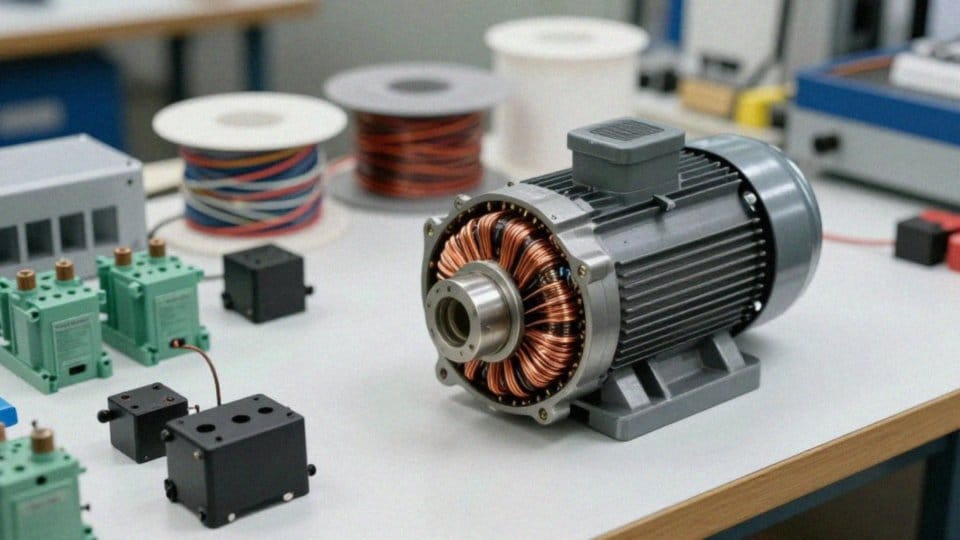

Jak uniknąć uszkodzeń przy nieprawidłowym podłączeniu?

Aby zminimalizować ryzyko awarii silnika, należy przede wszystkim skrupulatnie trzymać się wytycznych z tabliczki znamionowej, zwracając szczególną uwagę na:

• napięcie,
• moc,
• prąd nominalny.

Każda modernizacja powinna uwzględniać montaż:

• wyłączników nadprądowych,
• bezpieczników,
• przekaźnika termicznego,

który skutecznie zabezpieczy uzwojenia przed przegrzaniem. Równie istotny jest dobór przewodów o właściwym przekroju oraz poprawne podpięcie przewodu ochronnego, co znacząco wpływa na stabilność pracy całego układu. Jeśli planujesz dostosować silnik trójfazowy do zasilania jednofazowego, kluczowe będzie dobranie odpowiedniego kondensatora o pojemności około 70uF na każdy kilowat mocy. Pamiętaj jednak, że taka przeróbka nie pozostaje obojętna dla osiągów maszyny – musisz liczyć się ze spadkiem momentu rozruchowego oraz wydajności w trybie pracy ciągłej. W razie przeciążeń warto monitorować tzw. poślizg, co pozwoli uchronić podzespoły przed nieodwracalnym uszkodzeniem mechanicznym lub elektrycznym.

Jak podłączyć falownik do silnika trójfazowego? Praktyczny poradnik krok po kroku

Zastosowanie falownika otwiera zupełnie nowe możliwości, pozwalając na precyzyjną regulację częstotliwości i prędkości obrotowej, co w połączeniu z odpowiednią liczbą par biegunów pozwala na pełną optymalizację pracy napędu. Z kolei w bardziej złożonych systemach niezbędne okazuje się użycie styczników z blokadami elektrycznymi i mechanicznymi, które eliminują ryzyko groźnych zwarć międzyfazowych. Z uwagi na złożoność tych prac, wszelkie modyfikacje oraz instalację systemów zabezpieczających warto powierzyć specjalistom. Pozwoli to uniknąć błędów projektowych, które mogłyby doprowadzić do kosztownej awarii. Przed uruchomieniem urządzenia zawsze upewnij się, że połączenia zgadzają się ze schematem producenta – pamiętaj jednak, aby wykonywać wszelkie kontrole wyłącznie przy całkowicie odłączonym zasilaniu.
