Jak zmienić kierunek obrotów silnika jednofazowego?

Aby zmienić kierunek obrotów w silniku indukcyjnym jednofazowym, musisz odwrócić polaryzację uzwojenia pomocniczego względem głównego. W tym celu wystarczy zamienić końcówki uzwojenia rozruchowego bezpośrednio na tabliczce zaciskowej. Pamiętaj, że przekładanie przewodów zasilających, czyli fazowego i neutralnego, jest bezcelowe, gdyż nie wpłynie to w żaden sposób na wytwarzanie pola wirującego.

Schemat podłączenia silnika jednofazowego – krok po kroku

Kluczową kwestią jest kondensator, który musi stale pozostawać w szeregu z uzwojeniem pomocniczym. Jeśli przerwiesz ten obwód, w silniku nie powstanie przesunięcie fazowe niezbędne do startu jednostki. Jeśli planujesz częstą zmianę pracy, warto sięgnąć po:

• przełącznik krzywkowy,
• przełącznik pakietowy,
• układ stycznikowy.

Przełączniki te wykonują połączenie automatycznie. Z kolei układ stycznikowy sprawdzi się, gdy zależy Ci na sterowaniu zdalnym przy jednoczesnym zapewnieniu bezpiecznych blokad elektrycznych. Zanim zaczniesz majstrować przy przewodach, bezwzględnie odetnij dopływ prądu. Zawsze zaglądaj do dokumentacji technicznej swojego modelu; to tam znajdziesz dokładny schemat i oznaczenia styków dla poszczególnych uzwojeń.

Po wprowadzeniu zmian koniecznie sprawdź, czy silnik kręci się w pożądaną stronę i czy układ pracuje stabilnie – unikniesz w ten sposób ryzyka przegrzania uzwojeń. Na koniec warto dodać, że w przypadku silników komutatorowych sprawa wygląda zupełnie inaczej i wymaga ingerencji w polaryzację szczotek lub uzwojenia wzbudzenia.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Jak działa zmiana kierunku w silniku jednofazowym?

W sercu silnika jednofazowego pracują dwa uzwojenia: główne oraz pomocnicze. Kluczową rolę pełni tu kondensator wpięty szeregowo w układ rozruchowy, który zauważalnie opóźnia napięcie względem prądu w uzwojeniu roboczym. To właśnie dzięki tak wywołanemu przesunięciu fazowemu powstaje wirujące pole magnetyczne, wprawiające wirnik w ruch.

Jeśli potrzebujemy odwrócić ten kierunek, wystarczy zamienić miejscami końcówki uzwojenia pomocniczego. Taki zabieg modyfikuje polaryzację pomocniczego pola magnetycznego względem głównego, co zmusza wirnik do zmiany strony obrotu. W przypadku silników komutatorowych sprawa wygląda nieco inaczej, gdyż zmiana kierunku pracy wymaga przełączenia zasilania szczotek.

Obecnie coraz częściej odchodzi się od takich działań na rzecz bardziej zaawansowanych falowników. Urządzenia te potrafią precyzyjnie modyfikować częstotliwość oraz fazy prądu, umożliwiając płynną kontrolę prędkości i kierunku bez jakiejkolwiek fizycznej ingerencji w układ. Cały proces obracania silnika opiera się więc na dynamicznej relacji między cewkami, a nie na prostej zmianie biegunowości w gniazdku.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Jak sprawdzić uzwojenia i kierunek obrotów?

Zacznij od całkowitego odcięcia zasilania urządzenia – bezpieczeństwo to absolutne priorytet. Kiedy masz pewność, że w układzie nie ma napięcia, otwórz puszkę zaciskową. Korzystając z dokumentacji technicznej, zidentyfikuj poszczególne wyprowadzenia.

Teraz weź omomierz w dłoń i zmierz rezystancję obu cewek. Ten krok pozwoli Ci:

• sprawdzić ciągłość uzwojenia głównego,
• sprawdzić ciągłość uzwojenia pomocniczego,
• szybko wykryć ewentualne przerwy lub zwarcia.

Uzyskane wyniki skonfrontuj z tabelą znamionową, by ocenić kondycję silnika. Koniecznie przyjrzyj się też kondensatorowi roboczemu, który szeregowo wspiera uzwojenie pomocnicze. Jeśli masz jakiekolwiek wątpliwości co do jego sprawności, najlepiej zmierzyć rzeczywistą pojemność miernikiem. Upewnij się przy tym, że wszystkie przewody są solidnie dokręcone.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Warto wykonać krótką próbę rozruchową, by sprawdzić kierunek obrotów wirnika, który bezpośrednio zależy od sposobu przepływu prądu. Podczas testu na biegu jałowym warto mieć pod ręką amperomierz i obserwować pobór prądu. Pamiętaj, że w przypadku pomp, hydroforów czy większego sprzętu AGD, kluczowe jest właściwe dopasowanie mocy silnika do generowanego momentu obrotowego.

Na samym końcu sprawdź ustawienia zabezpieczeń termicznych i wyłączników silnikowych. Odpowiednia konfiguracja tych elementów to najlepszy sposób, aby skutecznie ochronić urządzenie przed kosztowną awarią w przyszłości.

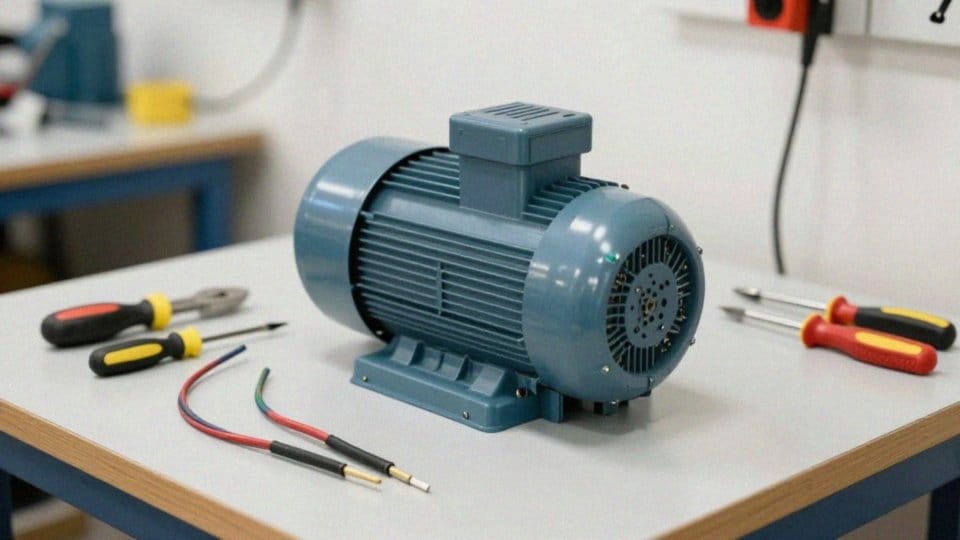

Jak zamienić końce uzwojeń silnika jednofazowego?

Wprowadzanie zmian w układzie elektrycznym silnika zaczyna się od odnalezienia czterech kluczowych przewodów na listwie zaciskowej. Dwa z nich odpowiadają za uzwojenie główne, a pozostała para za uzwojenie pomocnicze. Do ich poprawnej identyfikacji najlepiej użyć omomierza – uzwojenie pomocnicze wykaże wyższą rezystancję ze względu na mniejszą średnicę drutu.

Jak podłączyć włącznik lewo-prawo? Przewodnik krok po kroku

Gdy już wiesz, z czym masz do czynienia, zamiana kierunku obrotów staje się prosta: wystarczy zamienić miejscami końcówki uzwojenia pomocniczego. Jeśli dostęp do nich jest ograniczony, możesz alternatywnie odwrócić podłączenia uzwojenia głównego. W sytuacjach, gdy uzwojenia współdzielą jeden punkt, musisz najpierw rozdzielić je, a następnie odpowiednio zmodyfikować układ końcówek.

Po przełączeniu przewodów pamiętaj o ponownym szeregowym wpięciu kondensatora w obwód uzwojenia pomocniczego. Przy okazji prac przy silniku warto sprawdzić stan styków i solidnie dokręcić wszystkie śruby, co zapobiegnie groźnym spadkom napięcia.

Jeśli zakładasz, że kierunek obrotów będzie często zmieniany, rozważ montaż przełącznika pakietowego lub układu styczników. Takie rozwiązanie nie tylko podnosi bezpieczeństwo, ale eliminuje potrzebę żmudnego, ręcznego przepinania kabli.

Jak zmienić kierunek obrotów silnika trójfazowego? Praktyczny poradnik

Na koniec, po ponownym podłączeniu zasilania, przeprowadź krótki rozruch. Obserwuj przy tym pobór prądu, by upewnić się, że praca jednostki jest stabilna. Jeśli silnik obraca się w niewłaściwą stronę, nie panikuj – wystarczy odciąć prąd i przywrócić pierwotną konfigurację styków.

Jak połączyć kondensator z uzwojeniem pomocniczym?

Kondensator wpinany w szereg z uzwojeniem pomocniczym pełni rolę kluczowego elementu układu rozruchowego lub roboczego. Typowa konfiguracja polega na podłączeniu jednego z przewodów uzwojenia do pierwszej wyprowadzenia kondensatora, podczas gdy drugie łączy się bezpośrednio z punktem zasilania. Przepływający w ten sposób prąd generuje dziewięćdziesięciostopniowe przesunięcie fazowe, niezbędne do zainicjowania pola wirującego.

Zanim przystąpisz do montażu, upewnij się, że wszystkie komponenty są sprawne. Warto użyć multimetru, aby zmierzyć:

• rezystancję uzwojeń,
• pojemność kondensatora.

Kluczowe jest, aby jego parametry były ściśle zgodne z wytycznymi producenta silnika. Pamiętaj też o rozróżnieniu typów:

• modele rozruchowe pracują jedynie w krótkiej fazie startu,
• modele przeznaczone do pracy ciągłej muszą wytrzymywać stałe obciążenie.

Solidność montażu to fundament bezpieczeństwa całej instalacji. Stosuj przewody o przekrojach dobranych do mocy silnika i starannie dokręcaj je w kostkach zaciskowych. W bardziej rozbudowanych układach, wyposażonych w styczniki lub przełączniki kierunku, krytyczne znaczenie ma ścisłe przestrzeganie schematu połączeń. Poprawny montaż gwarantuje prawidłowe odłączenie kondensatora, co chroni uzwojenia przed zwarciami i destrukcyjnym działaniem niewłaściwych przesunięć fazowych. Na koniec zadbaj o zamknięcie całego zestawu w szczelnej obudowie, która uchroni delikatną elektronikę przed przypadkowym uszkodzeniem mechanicznym.

Jak podłączyć silnik jednofazowy lewo-prawo? Praktyczny poradnik

Jak zastosować przełącznik pakietowy lub styczniki do zmiany obrotów?

W rozwiązaniach wymagających częstej zmiany kierunku obrotów najczęściej spotkamy się z zastosowaniem przełączników pakietowych lub styczników. Te pierwsze, nazywane też łącznikami krzywkowymi, znacząco upraszczają obsługę, gdyż eliminują konieczność ręcznego przekładania przewodów. Działają one poprzez zmianę konfiguracji połączeń uzwojenia pomocniczego – w pierwszej pozycji silnik pracuje w jednym kierunku, a w drugiej, dzięki prostemu przełączeniu końcówek, zaczyna obracać się wstecz.

W bardziej rozbudowanych instalacjach przemysłowych znacznie lepiej sprawdzają się stycniki. Tutaj za zmianę kierunku odpowiadają dwie cewki, przy czym absolutnie kluczowe jest wprowadzenie blokady – mechanicznej lub elektrycznej. Bez tego zabezpieczenia mogłoby dojść do jednoczesnego załączenia obu kierunków, co niechybnie skończyłoby się zwarciem. Same styki styczników dbają o płynne przełączanie faz, a sterowanie całym tym procesem możemy powierzyć prostym przyciskom lub zaawansowanym sterownikom PLC.

Projektując taki system, musimy pamiętać o komplecie zabezpieczeń. W układzie nie może zabraknąć:

• bezpieczników,
• wyłączników silnikowych,
• termików,
• które skutecznie chronią uzwojenia przed przegrzaniem czy przeciążeniem.

Wykorzystanie PLC otwiera przed nami dodatkowe możliwości, takie jak monitoring obciążenia silnika czy szybka reakcja na spadki napięcia. Przy jednostkach o większej mocy warto również pomyśleć o rezystorach ograniczających prąd rozruchowy. Pamiętajmy, że każda instalacja wymaga bezwzględnego stosowania się do schematów i dokumentacji technicznej – tylko w ten sposób zapewnimy urządzeniom niezawodną pracę i długą żywotność.

Jak zrobić regulator obrotów silnika 230V? Przewodnik krok po kroku

Jak bezpiecznie zmienić kierunek obrotów?

Zawsze zaczynaj prace elektryczne od całkowitego odcięcia zasilania. Upewnij się, że silnik nie jest podłączony do sieci 230 V, a mechanizm pozostaje zablokowany i nie jest poddawany żadnym obciążeniom. Do sprawdzania stanu technicznego używaj wyłącznie narzędzi z odpowiednią izolacją. Warto zajrzeć do wnętrza układu z omomierzem w dłoni, aby precyzyjnie zmierzyć rezystancję cewek oraz sprawdzić pojemność kondensatora.

Zanim cokolwiek rozłączysz, zrób zdjęcie lub naszkicuj układ, co pozwoli Ci uniknąć pomyłek podczas ponownego montażu. Bezpieczeństwo to priorytet, dlatego o montaż wyłączników różnicowoprądowych i silnikowych należy zadbać na wczesnym etapie. Jeśli korzystasz ze styczników, pamiętaj o stykach pomocniczych odpowiadających za blokadę elektryczną – to najlepszy sposób, by wyeliminować ryzyko przypadkowego załączenia dwóch faz w tym samym czasie.

Pamiętaj też o bezpiecznikach, które są niezbędne w każdym układzie; chronią one przed skutkami zwarć i przegrzaniem uzwojeń, automatycznie odcinając zasilanie w razie awarii. Po wprowadzeniu modyfikacji przeprowadź próbę na biegu jałowym. Wsłuchaj się w pracę silnika, skontroluj pobór prądu i sprawdzaj, czy temperatura obudowy pozostaje stabilna.

Kondensator 4-wyjściowy — jak podłączyć krok po kroku?

Jeśli czujesz, że takie prace przekraczają Twoje kompetencje, nie ryzykuj i powierz zadanie zawodowemu elektrykowi. W bardziej zaawansowanych instalacjach przemyśl wdrożenie sterowników PLC; pozwalają one na bieżący monitoring parametrów i automatyczną reakcję na przekroczenia bezpiecznych norm. Na koniec pamiętaj o najważniejszej zasadzie: zawsze trzymaj się wytycznych producenta, ponieważ nieautoryzowane ingerencje w budowę silnika znacząco pogarszają poziom bezpieczeństwa.
