Jak podłączyć wyłącznik do silnika jednofazowego? Praktyczny poradnik krok po kroku

Do czego służy wyłącznik silnikowy?

Wyłącznik silnikowy stanowi filar bezpieczeństwa w instalacjach elektrycznych, skutecznie zabezpieczając jednostki napędowe przed skutkami:

• przeciążeń,
• zwarć,
• blokad wirnika.

Popularne rozwiązania, jak serie GV2ME lub TeSys GV2, integrują w sobie wyzwalacze termiczne i elektromagnetyczne, które błyskawicznie reagują również na awarię fazy. Urządzenie to łączy w sobie funkcję ochronną ze sterowniczą. Oprócz automatycznego odcinania zasilania w sytuacjach awaryjnych, pozwala na wygodne, ręczne sterowanie pracą maszyny. W zaawansowanych układach automatyki wyłącznik często współpracuje ze stycznikami, przekaźnikami oraz pulpitami sterowniczymi, tworząc spójny system zarządzania energią.

Schemat podłączenia silnika jednofazowego – krok po kroku

Dobór właściwego modelu wymaga analizy parametrów napędu, takich jak:

• specyfika cyklu pracy,
• metoda rozruchu.

Kluczową zaletą tych wyłączników jest możliwość precyzyjnego ustawienia progu zadziałania za pomocą wbudowanego pokrętła, co pozwala na idealne dopasowanie zabezpieczenia do prądu znamionowego silnika. Wybrane wersje rozszerzają te możliwości, oferując opcje automatycznego restartu oraz szeroki wachlarz akcesoriów montażowych, ułatwiających serwis i instalację.

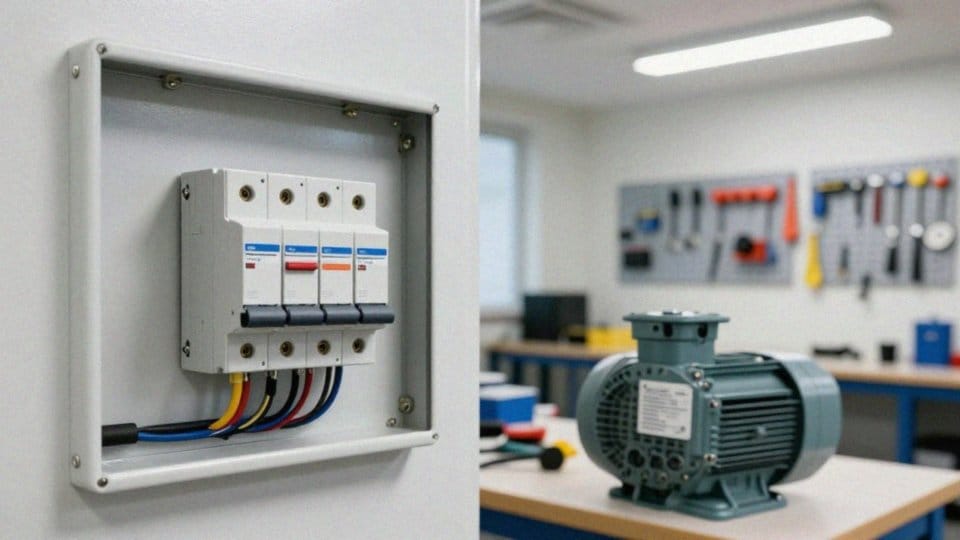

Jak podłączyć wyłącznik silnikowy do silnika jednofazowego?

Jeśli chcesz użyć wyłącznika silnikowego 3-fazowego w instalacji jednofazowej, musisz zadbać o to, by prąd przepływał przez wszystkie tory szeregowo. Unikaj łączenia biegunów równolegle, gdyż takie rozwiązanie mogłoby zaburzyć precyzyjną pracę wyzwalaczy termicznych. Kluczem do sukcesu jest odpowiednia ścieżka zasilania.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Zacznij od:

• wpięcia przewodu fazowego L do zacisku L1,
• podłączenia przewodu neutralnego N do L3,
• zmostkowania zacisku T1 z zaciskiem L2.

Dzięki temu silnik jednofazowy otrzyma zasilanie bezpośrednio z wyjść T2 oraz T3. Zanim jednak chwycisz za narzędzia, koniecznie odetnij dopływ prądu w sieci i sprawdź na tabliczce znamionowej silnika jego dokładne parametry prądowe. Dopasowanie zakresu nastawy wyłącznika do tych danych jest niezbędne dla skutecznej ochrony urządzenia. Po zakończeniu montażu przeprowadź krótki rozruch kontrolny, sprawdzając, czy styki nie nagrzewają się nadmiernie. Tak przygotowana instalacja gwarantuje Twojemu napędowi pełne bezpieczeństwo.

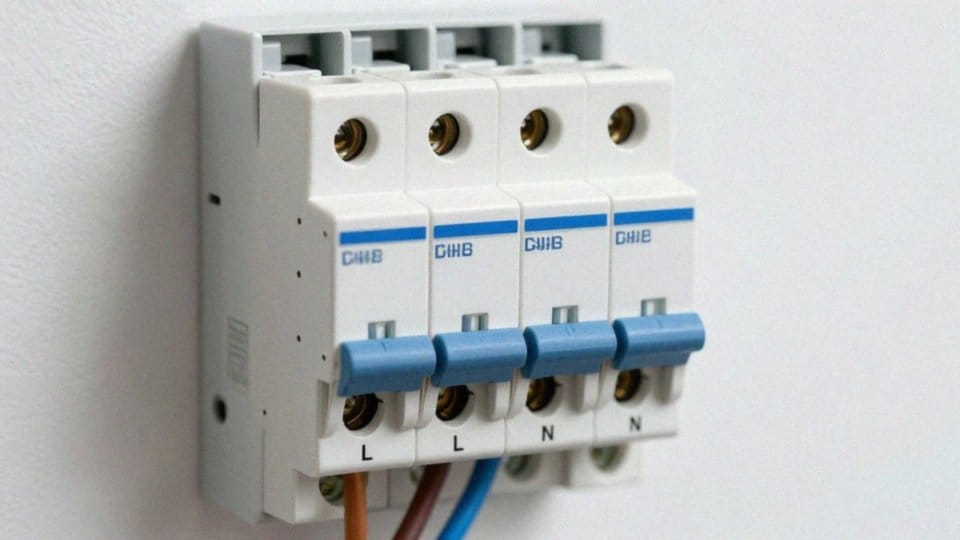

Jak podłączyć fazę i przewód neutralny do wyłącznika?

Prawidłowe podłączenie przewodu fazowego L, zazwyczaj brązowego lub czarnego, oraz neutralnego N w kolorze niebieskim to fundament bezpiecznej instalacji. W większości jednofazowych urządzeń zaciski wejściowe oznaczono jako:

• A1 dla fazy,
• B1 dla „neutrala”,
• A2 i B2 dla zasilania silnika.

Mimo to zawsze warto zerknąć na dołączony do produktu schemat, gdyż producenci czasem stosują własną nomenklaturę. Jeśli korzystasz z instalacji trójfazowej w układzie jednofazowym, dobrym rozwiązaniem jest szeregowe łączenie torów – zwiększa to bezpieczeństwo, pozwalając na całkowite odcięcie zasilania po obu stronach. Zanim jednak chwycisz za narzędzia, pamiętaj o bezwzględnym odłączeniu prądu i weryfikacji, czy przekroje kabli są wystarczające dla danego obciążenia.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

W przypadku sprzętów przenośnych niezbędna jest atestowana wtyczka siłowa. Gdy już zakończysz montaż, poświęć chwilę na sprawdzenie styków; dzięki temu unikniesz późniejszego iskrzenia czy uciążliwego przegrzewania się złączy. Pamiętaj też, że staranne opisanie przewodów L i N to duża oszczędność trudu dla osób wykonujących w przyszłości wszelkie prace serwisowe.

Jak podłączyć przewód ochronny PE?

Żółto-zielony przewód ochronny PE stanowi fundament bezpieczeństwa elektrycznego, dlatego trzeba go bezwzględnie przyłączyć bezpośrednio do obudowy urządzenia oraz głównego punktu uziemienia. Właściwe uziemienie jest niezbędne, by skutecznie chronić użytkowników przed porażeniem prądem.

Prowadząc osobne linie PE dla wyłącznika i silnika, zadbaj o ich pełną ciągłość – możesz je scalić na wspólnym zacisku lub dedykowanej listwie. W przypadku instalacji zasilanych wtyczką siłową, kluczowe jest solidne połączenie przewodu zasilającego z linią odbiorczą, co gwarantuje pewny styk mechaniczny.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Ten element instalacji nie tylko zapewnia bezpieczeństwo, ale przede wszystkim umożliwia szybką reakcję zabezpieczeń w razie przebicia na obudowę. Zanim uruchomisz system, koniecznie sprawdź ciągłość obwodu miernikiem i dokładnie upewnij się, że wszystkie połączenia zaciskowe są dokręcone.

Pamiętaj też, że przekrój użytego przewodu musi spełniać aktualne normy i wymagania projektowe. Tylko trwały i profesjonalny montaż wszystkich żył ochronnych daje gwarancję niezawodnej eksploatacji urządzenia przez długi czas.

Jak prawidłowo połączyć zaciski T1 i L2?

Jeśli decydujesz się na wykorzystanie 3-biegunowego wyłącznika silnikowego, np. z serii GV2ME, w typowej instalacji jednofazowej, musisz połączyć zaciski T1 i L2 krótkim, sztywnym mostkiem o właściwym przekroju. Taki układ zmusza prąd do przepływu przez poszczególne tory szeregowo, dzięki czemu zabezpieczenie termiczne zadziała poprawnie w każdym z biegunów. To właśnie ten szeregowy obieg jest fundamentem skutecznej ochrony w układach 1F.

Jak sprawdzić uzwojenie silnika jednofazowego? Praktyczny poradnik krok po kroku

Podczas instalacji pamiętaj o kilku kluczowych kwestiach:

• dobierz przewód tak, aby jego przekrój był dopasowany do prądu roboczego silnika,
• upewnij się, że styk jest stabilny – dokręcenie śrub z właściwym momentem obrotowym to absolutna podstawa,
• skontroluj, czy w punktach styku nie wzrosła rezystancja, gdyż niepożądany opór może prowadzić do niebezpiecznego przegrzewania się urządzenia.

Pamiętaj, że wszelkie próby tworzenia połączeń równoległych czy mostkowania biegunów w celu sumowania nastaw prądu są niedopuszczalne. Takie działanie całkowicie wyklucza poprawną detekcję przeciążeń. Zawsze kończ montaż weryfikacją z dokumentacją techniczną producenta – to ona stanowi ostateczne potwierdzenie, że konfiguracja zacisków została wykonana fachowo, a Twój silnik jest w pełni zabezpieczony dzięki wymuszonemu przepływowi przez całą strukturę wyłącznika.

Jak podłączyć silnik do zacisków T2 i T3?

Gdy tory prądowe są już gotowe, a zaciski T1 i L2 zostały zmostkowane, czas na podpięcie przewodów zasilających silnik jednofazowy pod wyjścia T2 i T3. To właśnie przez te punkty będzie płynął prąd sterujący pracą całego układu. Pamiętaj, aby przewód fazowy i neutralny wetknąć zgodnie z oznaczeniami na obudowie oraz załączonym schematem.

Jak zmienić obroty w silniku jednofazowym? Praktyczny przewodnik

Po fizycznym montażu okablowania przychodzi moment na weryfikację poprawności instalacji. Pierwszym krokiem jest:

• sprawdzenie, czy silnik obraca się w odpowiednią stronę – w razie pomyłki wystarczy zamienić żyły miejscami lub użyć przełącznika L-0-P,
• przetestowanie przycisków Start i Stop, by upewnić się, że mechanizm rozłączający reaguje bez zarzutu,
• sprawdzenie zabezpieczeń termicznych i elektromagnetycznych; upewnij się, że prąd znamionowy silnika mieści się w granicach ustawionych na wyłączniku.

Pamiętaj o kilku detalach technicznych, które decydują o trwałości instalacji:

• dobierz przekrój przewodów odpowiedni do mocy napędu,
• dbaj o mocne dokręcenie wszystkich zacisków – to skutecznie zapobiega problemom w przyszłości,
• nie zapomnij o solidnym przytwierdzeniu przewodu ochronnego PE do obudowy.

Trzymanie się wskazówek producenta to najlepsza gwarancja niezawodności Twojego układu sterowania.

Jak podłączyć włącznik lewo-prawo? Przewodnik krok po kroku

Jak dobrać nastawę prądu wyłącznika?

Dobór właściwego zakresu pracy wyłącznika silnikowego zaczyna się od analizy danych na tabliczce znamionowej urządzenia. Kluczowym parametrem jest prąd znamionowy (In), który stanowi bazę dla dalszych obliczeń. Przykładowo, jeśli silnik o mocy 2500 W pobiera 10,2 A, powinniśmy zdecydować się na model, którego zakres nastawy obejmuje ten wynik. Samą kalibrację przeprowadzamy za pomocą wbudowanego pokrętła, dążąc do uzyskania optymalnego prądu nastawy (Inas).

Standardowo określa się go za pomocą prostego wzoru:

Inas = In * 1,1, co w naszym przypadku oznacza ustawienie wyłącznika w okolicach 11,2 A. Pamiętaj jednak, że to tylko punkt wyjścia. Ostateczna wartość musi odzwierciedlać realne warunki pracy napędu, w tym stopień trudności rozruchu.

Jak zmienić kierunek obrotów silnika trójfazowego? Praktyczny poradnik

Jeśli masz do czynienia z dużymi prądami rozruchowymi powodującymi przedwczesne wyłączanie zabezpieczeń, warto zastosować:

• soft-starter,
• układ gwiazda-trójkąt.

Pamiętaj również o kwestiach instalacyjnych, takich jak dobór odpowiedniego przekroju przewodów czy właściwe zabezpieczenie przeciwzwarciowe. Wyłącznik powinien pozwalać na precyzyjne ustawienie parametrów, co gwarantuje pełną ochronę przed przeciążeniami. Zanim podasz zasilanie, koniecznie zweryfikuj stabilność montażu wszystkich połączeń i upewnij się, że całość instalacji odpowiada wymogom dokumentacji technicznej.

Co zrobić gdy mam trzy kable zamiast czterech?

W sytuacjach, gdy instalacja ograniczona jest do trzech żył zamiast czterech i brakuje osobnego przewodu ochronnego PE, pierwszym krokiem powinno być precyzyjne zidentyfikowanie funkcji każdego z dostępnych kabli. Jeśli Twój wyłącznik posiada cztery punkty przyłączeniowe, a Ty dysponujesz jedynie trzema przewodami, musisz zadbać o pełną ochronę, co w praktyce oznacza konieczność bezzwłocznego doprowadzenia przewodu uziemiającego. Pamiętaj, że uziemienie to nie tylko kwestia przepisów, ale przede wszystkim gwarancja Twojego bezpieczeństwa i stabilnej pracy silnika.

Jak podłączyć silnik jednofazowy lewo-prawo? Praktyczny poradnik

Przewód fazowy oraz neutralny można podłączyć standardowo, jednak żyła ochronna musi wykazywać solidne połączenie z metalową obudową urządzenia. Kluczowe jest, aby przewody PE zarówno od strony zasilania, jak i te skierowane do silnika, tworzyły jedną, trwałą całość. W przypadku wykorzystania wyłącznika trójfazowego do zabezpieczenia zasilania jednofazowego, neutralny warto poprowadzić przez jeden biegun, a fazowy przez dwa pozostałe, pamiętając jednak o połączeniu ich szeregowym, a nie równoległym. Unikanie układów równoległych jest kluczowe, ponieważ mogą one zakłócać precyzyjną pracę wyzwalaczy termicznych.

Wszelkie prace przy instalacjach elektrycznych wymagają fachowej wiedzy, a eksperymenty na własną rękę bywają groźne. Jeśli masz jakiekolwiek wątpliwości, dla własnego spokoju i bezpieczeństwa, poproś o pomoc certyfikowanego elektryka. Po montażu nie zapomnij o serii testów:

• sprawdź działanie przycisku STOP,
• reakcję bezpiecznika na przeciążenia,
• ciągłość obwodów i skuteczność uziemienia.

Na koniec upewnij się, że urządzenie pracuje cicho – każde anomalie, jak na przykład buczenie wyłącznika, są sygnałem ostrzegawczym, który wymaga uwagi przed uruchomieniem maszyny.
