Co to jest układ gwiazda–trójkąt?
Rozruch gwiazda-trójkąt to sprawdzony sposób na bezpieczne uruchamianie silników asynchronicznych trójfazowych. Głównym zadaniem tej metody jest skuteczne ograniczenie wysokiego prądu rozruchowego, który mógłby negatywnie wpłynąć na instalację. Warunkiem koniecznym jest jednak posiadanie silnika klatkowego, którego wyprowadzenia uzwojeń pozwalają na podłączenie do listwy zaciskowej wszystkich sześciu końcówek.
Cały proces zaczyna się od połączenia uzwojeń w gwiazdę. W tym układzie napięcie przypadające na każdą cewkę stojana spada do około 58 procent wartości znamionowej. Przekłada się to na redukcję prądu i momentu rozruchowego do jednej trzeciej poziomu, jaki wystąpiłby przy bezpośrednim starcie w trójkącie.
Gdy silnik rozpędzi się do prędkości zbliżonej do nominalnej, dedykowany układ automatycznie przełącza zwoje w trójkąt, przywracając jednostce pełną moc i napięcie pracy. Taka strategia nie tylko stabilizuje sieć energetyczną poprzez minimalizację spadków napięcia, ale również chroni elementy mechaniczne napędu przed gwałtownymi uderzeniami sił.
Standardowa konfiguracja opiera się na:
- trzech stycznikach,
- przekaźniku czasowym,
- który dba o precyzyjne przejście między trybami.
Dzięki swojej efektywności rozwiązanie to jest niezastąpione w systemach, w których start urządzeń o dużym momencie bezwładności wymaga płynności i wyczucia.
Dla jakich mocy stosować rozruch gwiazda–trójkąt?
Zastosowanie układu gwiazda-trójkąt najczęściej ogranicza się do silników o mocy przekraczającej 5 kW. W przypadku jednostek o mniejszych parametrach znacznie lepiej sprawdzają się metody bezpośrednie bądź nowoczesne układy sterowania. Ostateczny wybór techniki rozruchu powinien być poprzedzony wnikliwą analizą obciążenia mechanicznego oraz wydolności lokalnej architektury energetycznej.
Decydując się na start w układzie gwiazdy, musimy liczyć się z trzyrazy mniejszym momentem obrotowym w porównaniu do klasycznego trójkąta. Zaletą tego rozwiązania jest jednak precyzyjne ograniczenie prądu rozruchowego do poziomu bliskiego 33% wartości znamionowej, co skutecznie zapobiega uciążliwym spadkom napięcia.
System ten doskonale sprawdza się w urządzeniach charakteryzujących się niskim oporem początkowym, takich jak:
- wentylatory,
- pompy odśrodkowe.
Z kolei jeśli maszyna wymaga płynnej regulacji momentu lub napotyka duży opór startowy, korzystniej jest sięgnąć po falowniki bądź softstarty. Współczesna inżynieria coraz chętniej zastępuje nimi tradycyjne układy stycznikowe, ceniąc sobie większą kontrolę nad dynamiką napędu.
Planując wdrożenie, nie wolno zapomnieć o kluczowej kwestii: napięcie znamionowe uzwojeń musi być bezwzględnie dopasowane do napięcia sieci w konfiguracji trójkątnej.

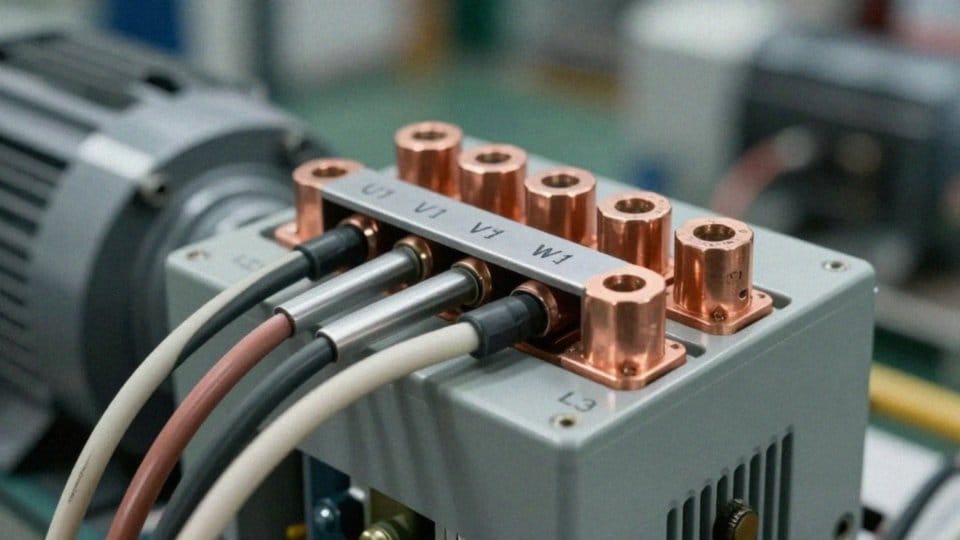

Jak połączyć uzwojenia silnika w gwiazdę lub trójkąt?

Prawidłowe podłączenie uzwojeń silnika wymaga przede wszystkim identyfikacji sześciu głównych zacisków oznaczonych jako:
- U1,
- U2,
- V1,
- V2,
- W1,
- W2.
Zanim jednak chwycisz za narzędzia, koniecznie zajrzyj na tabliczkę znamionową urządzenia. Zazwyczaj widnieją tam parametry typu 230/400 V, co wskazuje, że jednostka jest przystosowana do pracy w obu układach, o ile dostarczysz jej właściwe napięcie.
Wybierając połączenie w gwiazdę, musisz zewrzeć górny rząd zacisków – czyli U2, V2 oraz W2 – za pomocą metalowych mostków, tworząc w ten sposób punkt zerowy. Zasilanie (fazy L1, L2, L3) doprowadzasz natomiast bezpośrednio do zacisków U1, V1 i W1. Takie ustawienie sprawia, że przez uzwojenia przepływa niższe napięcie fazowe, co ogranicza zarówno pobór prądu, jak i moment rozruchowy do jednej trzeciej nominalnych wartości.
Alternatywą jest połączenie w trójkąt, które wymaga usunięcia poprzecznych mostków. Tutaj kluczowe jest połączenie zacisków w pary:
- U1 z W2,
- V1 z U2,
- W1 z V2,
do których następnie podpinasz przewody zasilające. W tym trybie każde uzwojenie pracuje przy pełnym napięciu międzyfazowym. Niezależnie od wybranej metody, najważniejszą kwestią pozostaje staranne dokręcenie styków na listwie zaciskowej. Solidny montaż zapobiega powstawaniu niepożądanej rezystancji i lokalnemu przegrzewaniu się podzespołów. Przed uruchomieniem całości upewnij się jeszcze raz, że wszystko zostało właściwie zaizolowane, a oznaczenia przewodów są w pełni zgodne ze schematem.

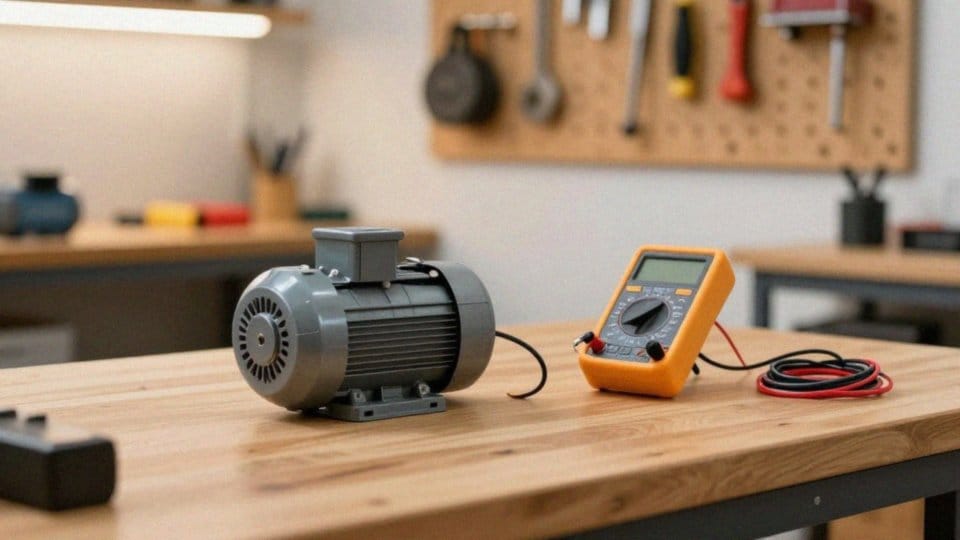

Jak podłączyć silnik z sześcioma nieoznaczonymi przewodami?

Identyfikację sześciu nieoznaczonych przewodów silnika najlepiej zacząć od zmierzenia rezystancji multimetrem. Ponieważ każde uzwojenie charakteryzuje się niskim oporem między swoimi końcami, bez trudu wyodrębnisz trzy pary:
- U1-U2,
- V1-V2,
- W1-W2.
Gdy już je przypiszesz, zerknij na tabliczkę znamionową, by upewnić się, że planowane napięcie zasilania jest bezpieczne dla urządzenia. Obowiązkowo sprawdź też, czy nie ma przebić do korpusu silnika ani zwarć między samymi uzwojeniami. Po odpowiednim opisaniu kabli przejdź do konfiguracji uzwojeń w gwiazdę lub trójkąt, zgodnie ze specyfikacją instalacyjną. Pamiętaj, że to właśnie kolejność faz decyduje o tym, w którą stronę będzie obracał się wał. Zakończ proces trwałym oznaczeniem przewodów, co znacznie uprości wszelkie przyszłe prace serwisowe. Zadbaj o mocne dokręcenie styków w listwie zaciskowej; nawet drobne poluzowanie może skutkować spadkami napięcia i groźnym przegrzewaniem się instalacji. Jeśli wyniki pomiarów wydają Ci się niejasne, nie wahaj się poprosić o pomoc doświadczonego elektryka. Profesjonalna weryfikacja pozwoli uniknąć uszkodzenia izolacji lub spalenia silnika przy próbnym uruchomieniu.
Jak podłączyć przełącznik gwiazda–trójkąt krok po kroku?
| Oznaczenie | Funkcja/Podłączenie |
|---|---|
| L1, L2, L3 | Podłączenie do sieci zasilającej |
| U1, V1, W1 | Łączenie z U2, V2, W2 (dla trójkąta: U1 z W2, V1 z U2, W1 z V2) |
| Górny rząd zacisków | Łączenie dla trybu gwiazdy |
Pracę nad układem zacznij od bezpiecznego odłączenia zasilania. Kluczowym krokiem jest precyzyjne i trwałe oznaczenie przewodów U1/U2, V1/V2 oraz W1/W2, co zapobiegnie pomyłkom podczas dalszego montażu.
Układ automatyki bazuje na trzech komponentach:
- styczniku głównym, odpowiedzialnym za podanie faz L1, L2, L3,
- stycznikach gwiazdy i trójkąta, które dbają o właściwe spięcie uzwojeń.
Kluczem do niezawodnego działania jest blokada elektryczna, realizowana poprzez styki NC obu styczników. Takie rozwiązanie skutecznie eliminuje ryzyko jednoczesnego załączenia elementów i wynikającego z tego zwarcia międzyfazowego. Pamiętaj również o wykorzystaniu styku pomocniczego NO do podtrzymania cewki stycznika głównego.
Bezpieczeństwo instalacji zapewni wyłącznik nadprądowy oraz właściwie skalibrowany przekaźnik termiczny typu MT-32, którego parametry muszą ściśle odpowiadać prądowi znamionowemu silnika.
W procesie konfiguracji przekaźnika czasowego, na przykład modelu ANIRO, najważniejsze jest poprawne ustawienie:
- czasu rozruchu w gwieździe (t1),
- przerwy operacyjnej przy przełączaniu (t2).
Ten ostatni krok najlepiej wykonać, gdy jednostka osiągnie prędkość zbliżoną do nominalnej. Kiedy montaż zostanie sfinalizowany, przeprowadź test bez obciążenia, sprawdzając stabilność termiczną oraz kierunek obrotów podzespołu. Pamiętaj, że wszystkie działania muszą być zgodne z normami bezpieczeństwa, jak PN-EN 60947. Jeśli nie czujesz się pewnie w pracy z układami siłowymi, koniecznie zleć zadanie wykwalifikowanemu elektrykowi.
Jak ustawić przekaźnik czasowy t1 i t2?
Prawidłowa konfiguracja czasu w układzie rozruchowym przekłada się bezpośrednio na żywotność styczników oraz płynny start maszyny. W przypadku przekaźników, takich jak te z oferty ANIRO, kluczowe jest precyzyjne ustalenie parametrów t1 oraz t2.
Parametr t1 wyznacza czas pracy silnika w układzie gwiazdy. Wartość tę dobiera się indywidualnie, biorąc pod uwagę:
- moc jednostki napędowej,
- moment bezwładności obciążenia.
Celem jest osiągnięcie przez motor prędkości bliskiej znamionowej jeszcze przed przełączeniem na trójkąt, co zazwyczaj zajmuje od 3 do 10 sekund. Należy zachować ostrożność: zbyt krótki interwał wywoła niepożądany skok prądu, natomiast zbyt długi narazi uzwojenia na zbędne przegrzewanie.
Parametr t2 steruje przerwą pomiędzy wyłączeniem stycznika gwiazdy a aktywacją stycznika trójkąta. Standardowy zakres od 0,2 do 0,5 sekundy jest niezbędny, aby zapewnić skuteczną blokadę elektryczną. Dzięki tej zwłoce wyeliminowane zostaje ryzyko groźnego zwarcia międzyfazowego, które mogłoby wystąpić przy równoczesnym załączeniu obu styczników.
Podczas montażu warto również szczegółowo skontrolować stan styków NC w układzie blokady. Po wprowadzeniu ustawień zaleca się wykonanie tzw. startu na sucho, czyli testu bez obciążenia, co pozwala zweryfikować poprawność sekwencji. Warto przy tym zadbać o rzetelne wykonanie obwodu samopodtrzymania, zapewniającego stabilność pracy po zakończeniu rozruchu.
Na koniec, każdą kalibrację powinno się odnotować w dokumentacji technicznej urządzenia; ułatwi to późniejszą diagnostykę oraz sprawne przeprowadzanie przeglądów serwisowych.
Jak zabezpieczyć silnik przed przeciążeniem?
Skuteczna ochrona napędu opiera się na spójnym systemie, łączącym wyłącznik nadprądowy w obwodzie mocy z przekaźnikiem termicznym w części sterowniczej. Kluczowym krokiem jest precyzyjna kalibracja zabezpieczeń, takich jak popularny model MT-32, w oparciu o wartości prądu znamionowego podane na tabliczce silnika.
Odpowiednio skonfigurowane urządzenie błyskawicznie reaguje na przeciążenia czy zanik fazy, rozłączając zasilanie sterowania. W przypadku układów gwiazda-trójkąt konieczna jest ścisła kooperacja zabezpieczeń z automatyką przełączającą. Zastosowanie styków pomocniczych NC w blokadzie elektrycznej skutecznie uniemożliwia jednoczesne załączenie obu styczników, co eliminuje ryzyko groźnych zwarć międzyfazowych.
Zgodnie z obowiązującymi przepisami, budynki i maszyny powinny być dodatkowo chronione zabezpieczeniami przeciwzwarciowymi oraz wyłącznikami różnicowoprądowymi. Jeśli mamy do czynienia z dużym obciążeniem o wysokiej bezwładności, warto rozważyć montaż falownika lub softstartu. Pozwalają one na łagodny rozruch i precyzyjne zarządzanie momentem obrotowym, znacząco odciążając instalację.
Można również podnieść poziom bezpieczeństwa, integrując z uzwojeniami termistory lub czujniki temperatury, które przesyłają sygnał do przekaźnika monitorującego. Pamiętajmy, że każda instalacja musi spełniać restrykcyjne normy PN-EN 60947. Niezbędna jest regularna konserwacja, która obejmuje dokręcanie zacisków w listwach przyłączeniowych – zapobiega to punktowemu przegrzewaniu się połączeń.
Systematyczne kontrole techniczne, dbałość o drożność układów chłodzenia oraz weryfikacja stanu uzwojeń to fundament bezawaryjnej pracy maszyny przez długie lata. Kluczem do sukcesu pozostaje właściwy dobór komponentów do zakresów prądowych i ich fachowa kalibracja.
