Jak podłączyć silnik jednofazowy krok po kroku?

Bezpieczny montaż silnika jednofazowego o parametrach 230V i 50Hz to proces podzielony na dziesięć istotnych etapów. Na samym początku musisz bezwzględnie odciąć zasilanie, korzystając z głównych bezpieczników lub odpowiednich wyłączników. Kolejnym krokiem jest weryfikacja tabliczki znamionowej i dokumentacji technicznej urządzenia; upewnij się, że wszystkie parametry są ze sobą zgodne.

Schemat podłączenia silnika jednofazowego – krok po kroku

Do pracy przygotuj niezbędne narzędzia i akcesoria:

• multimetr,
• omomierz,
• profesjonalne kostki zaciskowe,
• komplet przewodów – fazowy, neutralny i ochronny.

Kierując się schematem dostarczonym przez producenta, precyzyjnie zidentyfikuj zaciski uzwojeń. Przewód fazowy podepnij do wejścia L, neutralny umieść w punkcie N, natomiast żyłę ochronną przykręć do punktu uziemienia na obudowie silnika. W przypadku konieczności użycia kondensatora pracy, przypnij go zgodnie z instrukcją do wskazanych złącz.

Gdy już zabezpieczysz przewody w kostkach, użyj omomierza, aby skontrolować rezystancję uzwojeń i wykluczyć ewentualne zwarcia do masy. Zanim uruchomisz silnik w warunkach domowych lub przemysłowych, przeprowadź dokładną kontrolę końcową. Powinna ona obejmować:

• rozruch testowy,
• pomiar pobieranego prądu,
• weryfikację kierunku obrotów.

Na koniec pamiętaj o koniecznym zabezpieczeniu obwodu wyłącznikiem termicznym, co pozwoli Ci zachować pełną zgodność z obowiązującymi normami PN-EN.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Co sprawdzić przed podłączeniem silnika jednofazowego?

Zacznij od sprawdzenia tabliczki znamionowej, upewniając się, że napięcie, częstotliwość i moc silnika zgadzają się z założeniami. Kolejnym krokiem jest analiza dokumentacji technicznej, która pozwoli Ci poprawnie zidentyfikować oznaczenia zacisków, takich jak U1, U2, Z1 czy Z2.

Teraz sięgnij po omomierz i zmierz oporność uzwojenia pracy oraz pomocniczego. Prawidłowe wartości dla uzwojenia pracy zazwyczaj oscylują między 10 a 50 Ohm, natomiast dla pomocniczego od 20 do 100 Ohm. Pamiętaj, aby przy okazji ocenić stan izolacji przewodów i upewnić się, że obudowa nie posiada żadnych uszkodzeń mechanicznych.

Nie zapomnij o kondensatorze – jego sprawność łatwo zweryfikujesz za pomocą miernika pojemności. Zwróć uwagę, czy jego parametry odpowiadają wymaganiom danego modelu, jak choćby FERONO FDA250E4/S-A. Skontroluj również punkty uziemienia (PE) i sprawdź, czy silnik został stabilnie zamocowany w swoim miejscu pracy.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Nie pomijaj kwestii bezpieczeństwa – koniecznie zastosuj odpowiednią ochronę termiczną. Przed właściwym rozruchem wykonaj jeszcze jeden pomiar kontrolny miernikiem napięcia. Na sam koniec upewnij się, że przewody L, N oraz PE są wyraźnie oznaczone i solidnie dokręcone w zaciskach, co zagwarantuje bezproblemową pracę urządzenia.

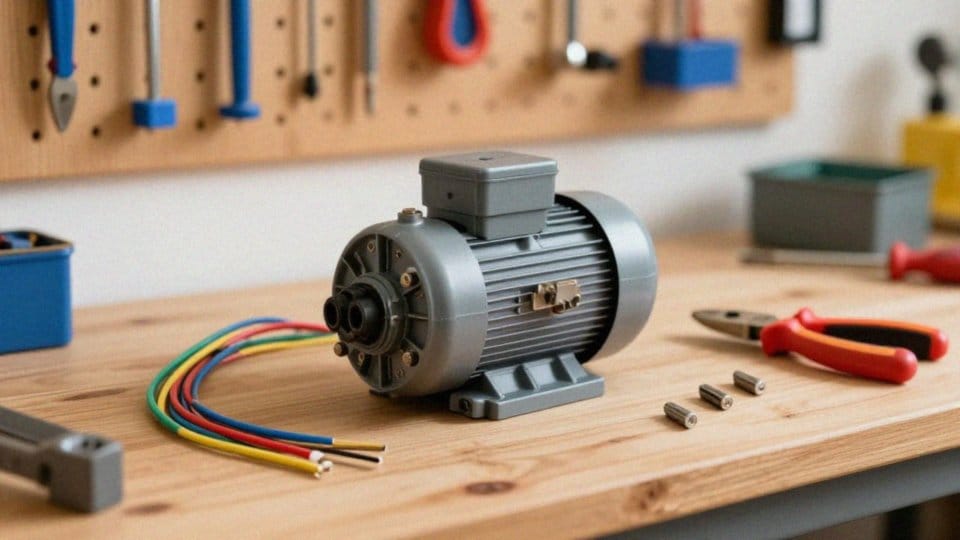

Które zaciski silnika podłączyć do 230V?

W celu podłączenia zasilania 230V wprowadź przewody do punktów oznaczonych na schemacie jako L oraz N. W praktyce fazę (L) wpina się zazwyczaj do zacisku L1 lub L2, natomiast przewód neutralny zasila wejście N. Jeśli twój silnik posiada czerwone żyły z numerami 5 i 6, to właśnie one służą do doprowadzenia prądu z sieci.

W przypadku korzystania z kondensatora pracy, zainstaluj go bezpośrednio pomiędzy terminalami L1 i L2, gdzie spotykają się uzwojenia główne oraz pomocnicze. Jeśli jednak pracujesz na modelu z wyprowadzeniami typu U1, U2 oraz Z1, Z2, postępuj ściśle według wskazań dokumentacji producenta.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Zadbaj o solidne dokręcenie styków w kostkach połączeniowych, gdyż gwarantuje to trwałość instalacji. Zanim uruchomisz urządzenie, koniecznie zmierz oporność między biegunami a obudową, co pozwoli wykluczyć ryzyko przebicia. Przed podaniem napięcia sprawdź stan uziemienia oraz upewnij się, że w układzie nie ma żadnych zwarć.

Weryfikacja poprawności przypisania każdego przewodu do odpowiedniego zacisku jest kluczowa dla bezpiecznej i bezawaryjnej pracy całego mechanizmu.

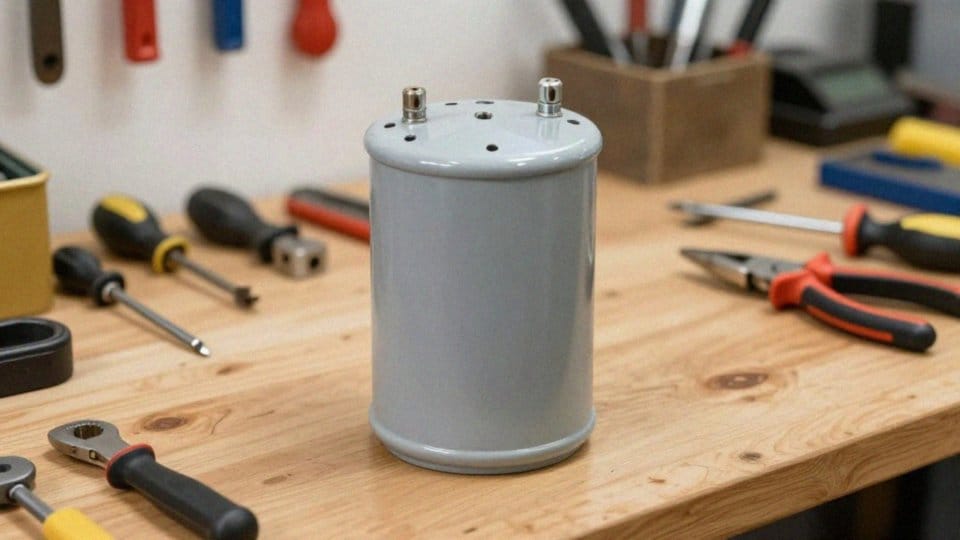

Kiedy stosować kondensator rozruchowy w silniku jednofazowym?

Kondensator rozruchowy stanowi kluczowy komponent silników jednofazowych, szczególnie ceniony w sytuacjach, gdy urządzenie musi wystartować pod znacznym obciążeniem. W takich przypadkach sam rozruch sieciowy często okazuje się niewystarczający, by wprawić wirnik w ruch. Element ten wspiera maszynę, wymuszając dodatkowe przesunięcie fazowe, co owocuje znacznym zwiększeniem momentu obrotowego.

Jak podłączyć wyłącznik do silnika jednofazowego? Praktyczny poradnik krok po kroku

Warto pamiętać, że praca tego podzespołu jest krótkotrwała. Gdy silnik rozpędzi się do około 70-80% swojej prędkości nominalnej, kondensator musi zostać wyłączony. Odpowiada za to wyłącznik odśrodkowy bądź przekaźnik w układzie sterowania. Zaniedbanie tego kroku i pozostawienie elementu w obwodzie może doprowadzić do niebezpiecznego przegrzania uzwojeń, a w konsekwencji do trwałego uszkodzenia silnika.

Dobierając odpowiednią pojemność, która zazwyczaj waha się od kilku do kilkunastu mikrofaradów, należy ściśle trzymać się wytycznych producenta. Dla zwiększenia bezpieczeństwa instalacji warto również zainwestować w dodatkowe zabezpieczenia chroniące przed nieprawidłową pracą układu.

Choć w prostych, domowych urządzeniach nierzadko wystarcza sam kondensator pracy, w bardziej wymagających konstrukcjach rozruchowy odpowiednik jest niezastąpiony. Zanim jednak zdecydujesz się na montaż, upewnij się, że konkretny model silnika jest przystosowany do współpracy z takim wsparciem.

Jak sprawdzić uzwojenie silnika jednofazowego? Praktyczny poradnik krok po kroku

Przy trzech przewodach: które uzwojenie wymaga kondensatora?

W przypadku silników wyposażonych w trzy przewody, kluczowe jest pamiętanie, że kondensator musi trafić do uzwojenia pomocniczego. Skąd wiadomo, które to? Odpowiedź znajdziemy w pomiarze rezystancji – uzwojenie pomocnicze zawsze wykazuje wyższy opór w porównaniu do roboczego, które jest znacznie „lżejsze”. Jeśli więc miernik pokazuje na przykład 17 omów dla uzwojenia głównego i 29 omów dla pomocniczego, to właśnie ten drugi wynik wskazuje właściwe miejsce wpięcia dla kondensatora.

Sytuacja nieco się komplikuje, gdy w układzie pracują dwa rodzaje kondensatorów. Wtedy:

• kondensator rozruchowy parujemy z uzwojeniem rozruchowym – w wielu standardowych konfiguracjach odpowiada to przewodom oznaczonym kolorami 3 i 4,
• kondensator pracy wpinamy pomiędzy zaciski uzwojeń pomocniczego i roboczego, co najczęściej wiąże się z przewodami białymi, czyli 1 i 2.

Ich współpraca jest niezbędna, ponieważ to właśnie one generują przesunięcie fazowe pozwalające silnikowi płynnie wystartować. A co w sytuacji, gdy silnik kręci się w niewłaściwą stronę? Wystarczy zamienić miejscami przewody kondensatora przy uzwojeniu pomocniczym – to proste działanie odwróci fazę i zmusi wirnik do obrotu w przeciwną stronę.

Jak zmienić obroty w silniku jednofazowym? Praktyczny przewodnik

Pamiętaj jednak o dwóch kwestiach:

• po pierwsze, każdy styk w kostce musi być solidnie dokręcony,
• po drugie – jeśli cokolwiek zmieniasz w układzie, zawsze wykonaj ponowny pomiar rezystancji.

To najskuteczniejszy sposób, by uniknąć kosztownych pomyłek przy identyfikacji zacisków.

Pojemność kondensatora: jak ją dobrać?

Dobranie odpowiedniej pojemności kondensatora to podstawa, jeśli zależy Ci na wysokim momencie rozruchowym i bezpiecznej pracy silnika. W typowych jednostkach jednofazowych przyjmuje się zazwyczaj od 7 do 10 µF na każde 100 W mocy. Kondensatory rozruchowe z kolei wymagają znacznie wyższych wartości, aby sprawnie pokonać opory podczas startu. W przypadku silników trójfazowych podłączanych do sieci 230V musisz liczyć się ze spadkiem mocy o około 40 procent.

Jak podłączyć włącznik lewo-prawo? Przewodnik krok po kroku

W takich sytuacjach warto skorzystać z wzoru C = (I × 10^6) / (2 × π × f × U), pamiętając o konieczności właściwego przesunięcia prądu. Ostatecznie jednak zawsze warto zajrzeć do dokumentacji technicznej dostarczonej przez producenta, gdyż to tam znajdziesz wytyczne dopasowane do konkretnego modelu.

Przy zakupie zwróć uwagę na kilka kluczowych aspektów:

• Typ podzespołu – wybierz kondensator pracy (CBB60) lub rozruchowy (CBB65),
• Napięcie pracy – celuj w minimum 400V–450V, co przełoży się na dłuższą żywotność całego systemu,
• Rzeczywista pojemność – warto sprawdzić ją miernikiem. Odchyłki powyżej 5-10 procent mogą prowadzić do spadku sprawności lub przegrzewania uzwojeń.

Pamiętaj, że źle dobrana pojemność to częsty powód problemów. Zbyt duża prowadzi do nadmiernego nagrzewania się silnika przez zwiększony pobór prądu, a zbyt mała znacząco ogranicza moment rozruchowy i utrudnia wejście na obroty nominalne. Jeśli adaptujesz silnik trójfazowy, gdzie spadek momentu sięga nawet 50 procent, optymalnym rozwiązaniem będzie układ mieszany z dodatkowym kondensatorem rozruchowym, który po starcie odłączysz za pomocą wyłącznika odśrodkowego.

Jak zmienić kierunek obrotów silnika trójfazowego? Praktyczny poradnik

Jak zabezpieczyć połączenie i uniknąć błędów?

Inwestycja w sprawdzone materiały montażowe to najprostszy sposób, by uniknąć kosztownych błędów przy instalacji. Niedokładne styki bywają niebezpieczne, ponieważ mogą generować łuk elektryczny, dlatego warto korzystać z dedykowanych kostek zaciskowych. Podczas pracy kontroluj stan izolacji przewodów – nie powinna być nigdzie przygnieciona, a każda żyła musi tkwić stabilnie w swoim gnieździe.

Kluczową kwestią pozostaje uziemienie: przewód ochronny PE przytwierdź bezpośrednio do dedykowanej śruby na obudowie silnika, zgodnie z obowiązującymi standardami bezpieczeństwa. Pominięcie tego elementu to prosta droga do porażenia prądem w razie awarii izolacji. Zanim podasz napięcie, niezbędna jest weryfikacja elektryczna. Za pomocą miernika sprawdź, czy między uzwojeniami a masą nie ma zwarcia, a oporność styków wyłącznika oscyluje wokół zera. Pomiar cewek z kolei rozwieje wątpliwości, czy schemat połączeń został zrealizowany bez błędów.

Jeśli po uruchomieniu silnik nie pracuje właściwie, najczęściej winne jest:

• złe wpięcie przewodów kondensatora,
• brak startu,
• nieoczekiwana zmiana kierunku obrotów.

Nie zapominaj o zabezpieczeniu termicznym i bezpiecznikach dobranych do prądu pracy urządzenia; to one chronią układ przed przeciążeniem. Wszelkie prace serwisowe powinny opierać się na dokumentacji technicznej i normach PN-EN. Po montażu wykonaj rozruch testowy, sprawdzając pobór prądu pod obciążeniem oraz temperaturę obudowy. Dobrym nawykiem jest systematyczne prowadzenie rejestru połączeń – taka dokumentacja to skarb podczas przyszłej diagnostyki czy ewentualnej naprawy podzespołów.
