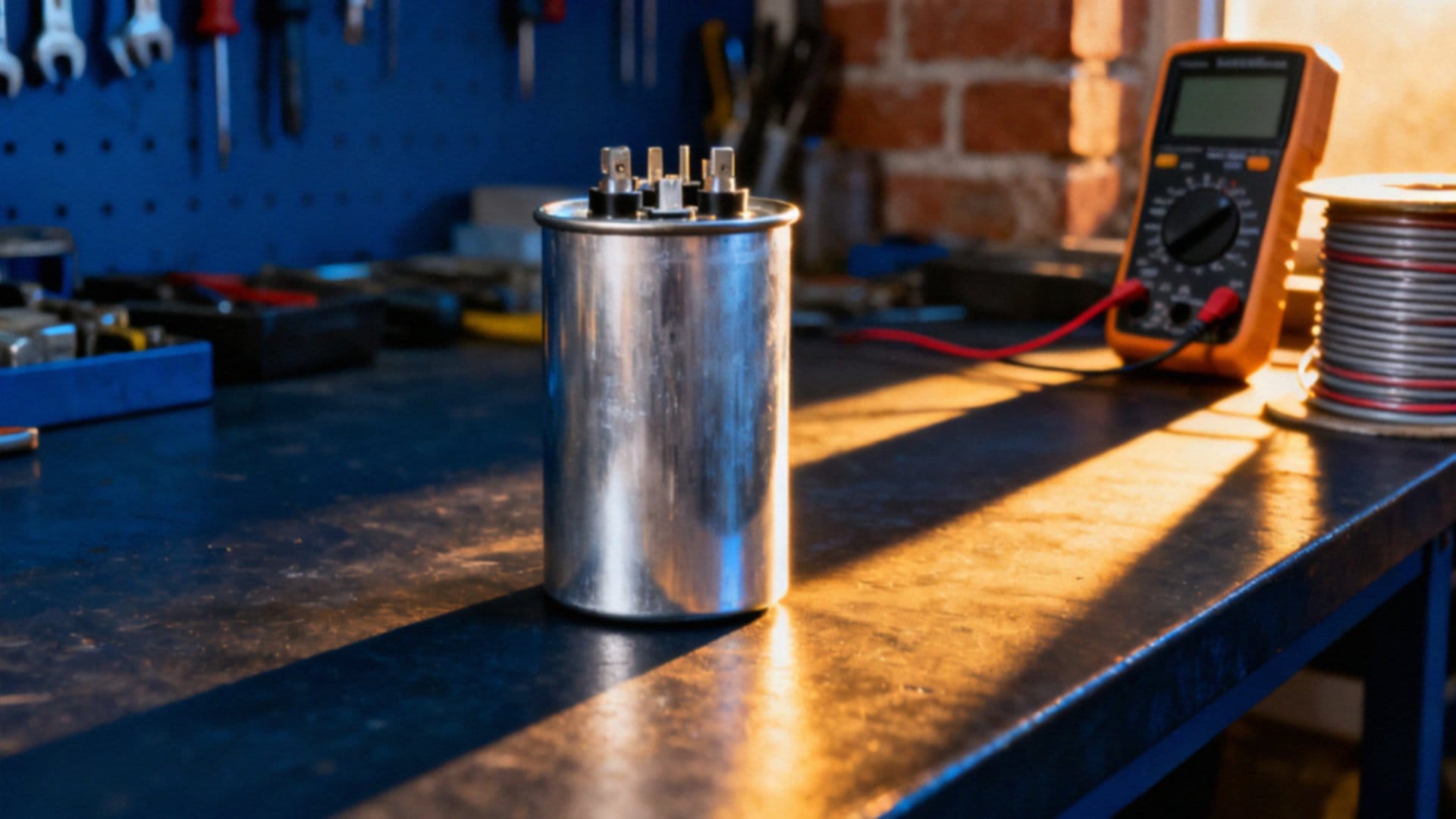

Jak podłączyć kondensator rozruchowy do kosiarki? Praktyczny poradnik krok po kroku

Kondensator rozruchowy: co to jest?

Kondensator rozruchowy pełni kluczową rolę w układach silników jednofazowych, niejako „popychając” jednostkę napędową do startu. Jego główna funkcja polega na wywołaniu przesunięcia fazowego pomiędzy uzwojeniem roboczym a pomocniczym, co pozwala na wytworzenie niezbędnego do pracy wirującego pola magnetycznego.

Schemat podłączenia silnika jednofazowego – krok po kroku

Dobierając odpowiedni komponent, należy zwrócić uwagę na dwa parametry:

• pojemność wyrażoną w mikrofaradach,
• napięcie znamionowe.

O ile pierwsza wartość wynika ze specyfiki silnika, o tyle napięcie musi być zawsze wyższe od tego, które płynie w sieci elektrycznej. Co ciekawe, element ten nie posiada polaryzacji, więc podczas montażu nie musimy martwić się o kolejność podłączenia przewodów.

Warto pamiętać, że w odróżnieniu od kondensatora pracy, ten komponent jest aktywny tylko przez krótką chwilę — w momencie rozruchu. Gdy silnik wchodzi na właściwe obroty, układ go odłącza. Jeśli urządzenie zaczyna buczeć zamiast pracować lub wirnik w ogóle nie reaguje na włączenie zasilania, najczęstszą przyczyną awarii jest właśnie wypalony kondensator. Wówczas jedynym rozwiązaniem przywracającym pełną sprawność sprzętu jest jego wymiana na nowy model o identycznych parametrach.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

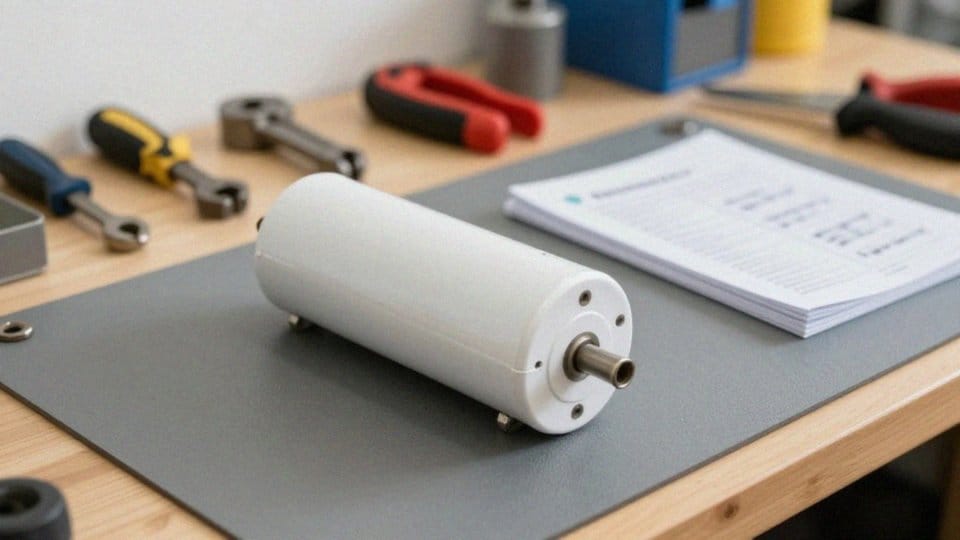

Na co zwrócić uwagę przy doborze kondensatora?

Dobór odpowiedniego kondensatora powinien opierać się przede wszystkim na wytycznych producenta urządzenia. Jeśli wybierzesz model o zbyt małej pojemności, silnik może mieć problem ze startem, z kolei przesadnie duża wartość niepotrzebnie obciąży instalację elektryczną. Aby zapewnić niezawodność układu, pamiętaj, że napięcie przebicia musi przewyższać znamionowe napięcie sieci.

Warto również zwrócić uwagę na jakość wykonania podzespołów. Wybierając kondensatory o:

• niskiej rezystancji szeregowej (ESR),
• wysokiej stabilności temperaturowej,
• lepszej wydajności energetycznej,
• wydłużonej żywotności elementu.

To ma szczególne znaczenie podczas pracy silnika w wymagających warunkach. Podczas zakupów sprawdź typ obudowy oraz sposób wyprowadzeń. Do wyboru mamy warianty:

• dwustykowe,
• czterostykowe,
• złącza typu 4-blaszkowego.

Upewnij się, że konstrukcja wybranego modelu pasuje do wnętrza kosiarki. Najlepiej porównać wymiary oraz sposób mocowania z dokumentacją techniczną, by uniknąć problemów podczas montażu. Pamiętaj, że w tej kwestii priorytetem jest bezpieczeństwo, dlatego zawsze sięgaj po części spełniające aktualne normy jakościowe.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Jak bezpiecznie odłączyć kosiarkę od zasilania?

Zanim zaczniesz jakiekolwiek prace naprawcze, dla własnego bezpieczeństwa wyciągnij wtyczkę z gniazdka lub całkowicie odetnij dopływ prądu za pomocą rozłącznika. Koniecznie sprawdź, czy wyłącznik odśrodkowy znajduje się w pozycji wyłączonej. Podstawą jest tutaj przestrzeganie zasad BHP, dlatego zawsze zakładaj rękawice izolacyjne i korzystaj wyłącznie z atestowanych, wyizolowanych narzędzi.

Gdy już odłączysz zasilanie, upewnij się jeszcze multimetrem, że w układzie nie ma pozostałego napięcia. Jeśli producent zaleca rozładowanie kondensatora, przeprowadź ten proces przy użyciu rezystora obciążeniowego; unikaj za wszelką cenę bezpośredniego zwierania końcówek, gdyż może to doprowadzić do uszkodzeń. Pamiętaj też, by mieć pod ręką instrukcję obsługi kosiarki – pomoże Ci ona szybko zlokalizować bezpieczniki i poprawnie sprawdzić stan okablowania.

Całą pracę staraj się wykonywać na stabilnym podłożu, co znacząco zmniejszy ryzyko nieprzewidzianych wypadków czy przypadkowego zniszczenia części silnika.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Jak podłączyć kondensator rozruchowy do kosiarki?

Proces ten opiera się na integracji elementu z uzwojeniem pomocniczym jednostki napędowej. Zanim jednak przejdziesz do działania, koniecznie rzuć okiem na schemat dostarczony przez wytwórcę.

• Przewód oznaczony jako H należy wpiąć bezpośrednio do zacisku startowego,
• natomiast ten z symbolem C powinien trafić do styku wspólnego.
• Jeśli korzystasz z kondensatora 2-stykowego, wystarczy podpiąć końcówki do wspomnianych wyżej przewodów – startowego oraz wspólnego.
• W przypadku wersji 4-stykowej lub z czterema blaszkami, trzymaj się precyzyjnie punktów zaznaczonych na schemacie instalacji.
• Kluczowe jest również dopilnowanie, by białe i czarne kable znalazły się we właściwych miejscach.

Pamiętaj, że pomyłka na tym etapie może skutkować problemami z rozruchem lub błędnym kierunkiem obrotów wirnika. Po zakończeniu prac upewnij się, że wszystkie połączenia są solidnie dokręcone, a izolacja kabli nie budzi żadnych zastrzeżeń. Na koniec uruchom kosiarkę, aby upewnić się, że wszystko działa, jak należy. Gdyby urządzenie wirowało w niewłaściwą stronę, skoryguj konfigurację uzwojenia pomocniczego według zaleceń producenta.

Gdzie zamontować kondensator przy silniku?

Kondensator najlepiej zainstalować możliwie najbliżej silnika, wybierając miejsce przy jego korpusie lub w dedykowanej puszce elektrycznej. Takie umiejscowienie pozwala na maksymalne skrócenie przewodów, co minimalizuje straty energii oraz redukuje zakłócenia, wyraźnie poprawiając sprawność rozruchu.

Jak podłączyć kondensator rozruchowy do pompy? Przewodnik krok po kroku

Podczas prac montażowych zawsze kieruj się wytycznymi z instrukcji obsługi konkretnego modelu. Wiele kosiarek posiada specjalne uchwyty montażowe, które gwarantują stabilność podzespołu. Pamiętaj, aby przewody pozostawały odpowiednio zaizolowane i zabezpieczone przed uszkodzeniami mechanicznymi, unikając przy tym ich nadmiernego naprężenia.

Wybierając punkt mocowania, upewnij się, że będzie on chroniony przed wilgocią oraz zalegającymi resztkami trawy. Regularna diagnostyka, obejmująca kontrolę stanu zamocowań i obudowy kondensatora, pomoże wcześnie wyłapać ewentualne pęknięcia czy ślady przegrzania. Dbałość o solidne zabezpieczenie tego elementu bezpośrednio przekłada się na bezpieczną i długą eksploatację całego układu rozruchowego.

Gdzie podłączyć przewody H i C?

Podłączenie silnika wymaga precyzyjnego umieszczenia przewodów H oraz C w odpowiednich zaciskach, zgodnie z dedykowanym schematem. Kabel typu H, odpowiedzialny za rozruch, powinien trafić do portu uzwojenia pomocniczego – często oznaczonego jako S lub Start. Z kolei żyła C, czyli wspólny punkt odniesienia, musi zostać wpięta w złącze opisane symbolem C lub oznaczone jako masa.

Jak podłączyć silnik w układzie gwiazda-trójkąt? Instrukcja krok po kroku

W sytuacjach, gdy instrukcja nie precyzuje kolorystyki okablowania, z pomocą przychodzi omomierz. Dokonując pomiaru rezystancji, bez trudu odróżnisz uzwojenie główne, które stawia mniejszy opór, od pomocniczego, charakteryzującego się wyższą wartością. Pamiętaj, że poprawne okablowanie znacząco chroni jednostkę przed przeciążeniem.

Po zakończeniu prac dokładnie zaizoluj każdy styk, aby wyeliminować ryzyko zwarć, a na sam koniec przeprowadź krótki rozruch próbny.

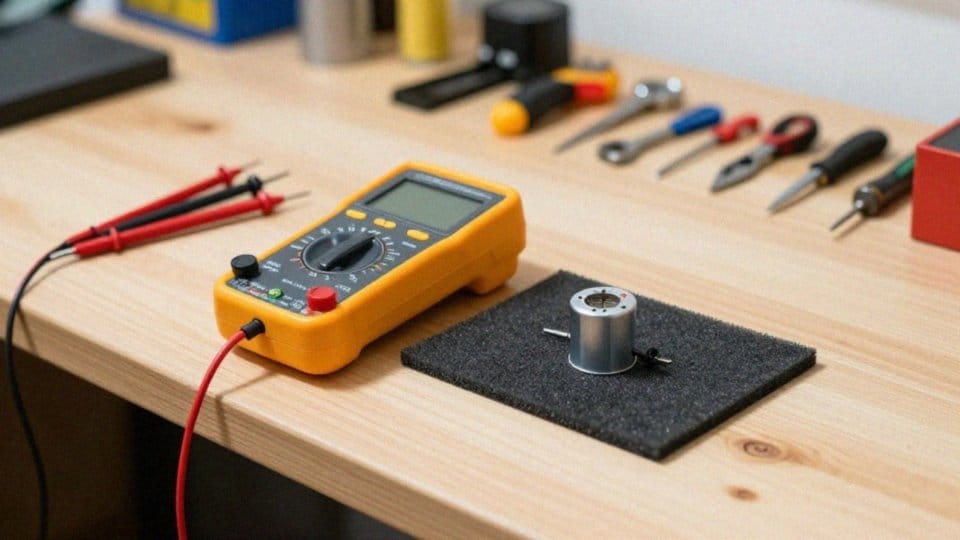

Jak zmierzyć kondensator multimetrem?

Zanim zabierzesz się za jakiekolwiek prace serwisowe, koniecznie odłącz urządzenie od źródła energii. Po dostaniu się do wnętrza, pierwszym krokiem powinno być rozładowanie kondensatora poprzez zwarcie jego styków rezystorem o wysokiej oporności – to prosty zabieg, który uchroni Twój multimetr przed awarią.

Jak podłączyć silnik jednofazowy? Krok po kroku z praktycznymi wskazówkami

Jeśli Twój miernik posiada funkcję pomiaru pojemności, wybierz odpowiedni zakres i przyłóż sondy do zacisków; nie musisz martwić się polaryzacją, bo w tego typu podzespołach kierunek przyłożenia sond nie wpływa na uzyskany wynik. Porównaj odczyt z wartością nominalną nadrukowaną na obudowie elementu.

W sytuacji, gdy dysponujesz jedynie zwykłym omomierzem, możesz wykonać test podstawowy. Po przełączeniu urządzenia w tryb pomiaru rezystancji obserwuj zmiany na wyświetlaczu: sprawny kondensator zachowuje się charakterystycznie, najpierw dynamicznie obniżając wartość, a potem powoli zwiększając ją aż do uzyskania bardzo wysokiego poziomu. Stała, niska rezystancja to pewny sygnał zwarcia, natomiast całkowity brak reakcji miernika zwiastuje przerwę w obwodzie. Oba scenariusze dyskwalifikują część z dalszego użytku.

Dla pełnego obrazu warto pokusić się o sprawdzenie rezystancji szeregowej, czyli ESR, przy pomocy dedykowanego przyrządu. Nawet jeśli pojemność mieści się w normie, nadmierny opór szeregowy często świadczy o zaawansowanym zużyciu podzespołu. Jeśli parametry znacznie odbiegają od specyfikacji technicznej, jedynym słusznym rozwiązaniem jest wymiana elementu. Pozwoli Ci to uniknąć uciążliwych problemów z rozruchem jednostki napędowej w przyszłości.

Jak podłączyć wyłącznik do silnika jednofazowego? Praktyczny poradnik krok po kroku

Kiedy wymienić kondensator w kosiarce?

Wymiana kondensatora staje się niezbędna, gdy Twoja kosiarka zaczyna sprawiać problemy. Charakterystyczne buczenie silnika, kłopoty z rozruchem, niestabilna praca, a nawet całkowity brak reakcji na przycisk zasilania to jasne sygnały, że podzespół zawodzi. Jeśli zauważysz, że urządzenie nie wchodzi na obroty lub pracuje w przeciwnym kierunku, winowajcy warto szukać właśnie w tym elemencie.

Zawsze warto zacząć od oględzin. Każde uszkodzenie mechaniczne – pęknięta, zdeformowana obudowa czy wyciekający elektrolit – dyskwalifikuje część z dalszego użytku. Także ślady przegrzania sugerują, że żywotność komponentu dobiegła końca. Nie polegaj jednak wyłącznie na wzroku; znacznie precyzyjniejszym rozwiązaniem jest użycie multimetru.

Jeśli pomiary odbiegają od wartości nominalnych lub wskazują wysoki poziom rezystancji wewnętrznej, kondensator nadaje się tylko do wymiany. Dbając o regularne przeglądy, jesteś w stanie wyłapać usterkę, zanim zablokuje ona pracę w ogrodzie.

Jak sprawdzić uzwojenie silnika jednofazowego? Praktyczny poradnik krok po kroku

Dobierając nowy element, ściśle trzymaj się zaleceń producenta – pojemność musi być identyczna, a napięcie znamionowe przynajmniej równe oryginałowi. Po montażu nie zapomnij o teście końcowym. Upewnij się, że urządzenie pracuje płynnie i wiruje w odpowiednią stronę, co jest najlepszym potwierdzeniem właściwego podłączenia wszystkich zacisków.
