Kondensator 4 wyjścia — co to jest i jak go podłączyć?

Co to jest kondensator 4 wyjścia?

Kondensator czterowyprowadzeniowy, potocznie nazywany modelem z czterema wąsami, to kluczowy element bierny, który odpowiada za gromadzenie energii elektrycznej w systemach zasilanych prądem zmiennym. Urządzenia te charakteryzują się konkretną pojemnością – standardowo wartości takie jak:

• 4 µF,
• 4,5 µF.

Przy napięciu pracy sięgającym 450V. Dzięki obecności czterech styków instalacja modułu w złożonych układach staje się znacznie prostsza i bardziej intuicyjna. Większość tych podzespołów bazuje na sprawdzonej technologii foliowej, reprezentowanej chociażby przez serię CBB61, co gwarantuje stabilną, bezbiegunową pracę nawet w wymagającym otoczeniu przemysłowym czy domowym.

Schemat podłączenia silnika jednofazowego – krok po kroku

Znalazły one swoje miejsce w:

• silnikach jednofazowych,
• napędach wentylatorów,
• dmuchawach,
• pompach – zarówno głębinowych, jak i zatapialnych.

Zależnie od wytycznych projektanta, dodatkowe złącza pełnią funkcję punktów montażowych dla przewodów lub umożliwiają sprawne rozdzielenie obwodu. Planując serwis lub wymianę komponentu, kluczowe jest dopasowanie nowych parametrów do specyfiki urządzenia. Należy zwrócić szczególną uwagę nie tylko na pojemność znamionową i dopuszczalną tolerancję, ale również na to, czy obudowa fizycznie pasuje do oryginalnego gniazda. Właściwy dobór tych elementów to gwarancja długiej i bezawaryjnej pracy całego sprzętu.

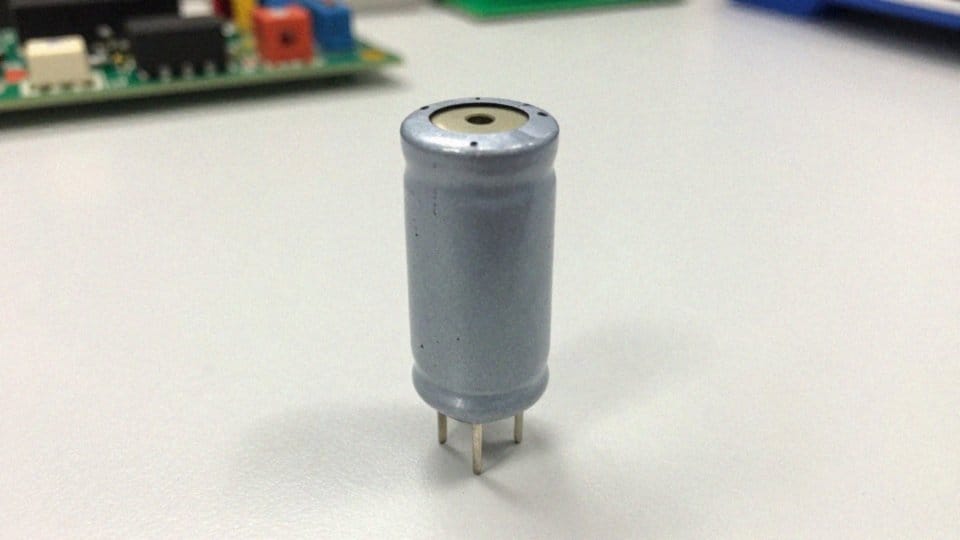

Jak kondensator 4 wyjścia zapobiega wahaniom napięcia?

Czterowyjściowy kondensator pełni rolę wydajnego magazynu energii, który błyskawicznie reaguje na wszelkie fluktuacje napięcia w obwodzie. Mechanizm jego pracy opiera się na prostym zasobniku: gromadzi nadmiar energii, by oddać ją w ułamku sekundy, gdy tylko pojawi się nagły spadek.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Dzięki niskiej rezystancji szeregowej (ESR), element ten świetnie radzi sobie z wygaszaniem zakłóceń o wysokiej częstotliwości, skutecznie redukując reaktancję pojemnościową. W efekcie układ jest chroniony przed gwałtownymi skokami potencjału. Co więcej, kondensator pełni funkcję filtra zasilania, bezproblemowo usuwając szumy sieciowe, co jest kluczowe w pracy silników jednofazowych.

Optymalizując przesunięcie fazowe, podzespół ten gwarantuje płynną i stabilną pracę całego układu. Zastosowanie czterech wyjść pozwala na równoległe rozprowadzenie filtracji do różnych gałęzi obwodu, co drastycznie podnosi odporność na zakłócenia.

Pamiętaj jednak o krytycznej kwestii: nigdy nie przekraczaj wartości napięcia znamionowego, gdyż grozi to awarią wewnętrznej struktury komponentu. Odpowiednia instalacja to podstawa – dzięki niej kondensator może w pełni wykorzystać swój potencjał, wydłużając przy okazji żywotność silników i innych podzespołów napędowych.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Czy kondensator 4 wyjścia zastąpi 2-stykowy?

Wymiana 2-stykowego kondensatora na model czterozłączowy jest wykonalna pod warunkiem zachowania identycznych parametrów elektrycznych. Kluczowe jest zwrócenie uwagi na:

• pojemność wyrażoną w mikrofaradach,
• napięcie pracy,
• rodzaj dielektryka.

Najlepiej opierać się na numerze katalogowym i dokumentacji technicznej producenta. Podczas weryfikacji kompatybilności najważniejszy jest układ pinów. Kondensatory z czterema wyjściami posiadają często dwie wewnętrzne sekcje połączone w pary, co pozwala na ich równoległe łączenie w celu uzyskania odpowiedniej pojemności. Jeśli jednak zastępujesz element 2-stykowy, musisz upewnić się, że zbędne styki zostały trwale odizolowane lub pozostają nieaktywne. Taki zabieg uchroni układ przed błędami w działaniu.

Przed ostatecznym montażem zawsze przetestuj podzespół za pomocą miernika ESR oraz pojemnościomierza. Uzyskane wyniki muszą mieścić się w tolerancji przewidzianej przez producenta, gdyż nieprawidłowa rezystancja wewnętrzna lub błędne napięcie często prowadzą do przegrzania komponentu, a nawet awarii silnika. Pamiętaj, aby precyzyjnie zidentyfikować aktywne wyjścia, ponieważ przypadkowa zamiana połączenia równoległego na szeregowe całkowicie zmieni wypadkową pojemność kondensatora w obwodzie.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Jak rozpoznać piny kondensatora 4 wyjścia i ich funkcje?

Rozpoznawanie wyprowadzeń w kondensatorze czteropinowym warto zacząć od przyjrzenia się nadrukom na jego obudowie. Producenci zazwyczaj zamieszczają tam schemat, który wyjaśnia, czy piny tworzą pary równoległe, czy też pełnią oddzielne funkcje rozruchowe i robocze. Jeśli na elemencie nie ma grafiki, poszukaj oznaczeń literowych typu L, N, S czy P, które jasno wskazują przeznaczenie każdego ze złączy.

Gdy masz wątpliwości, sięgnij po multimetr ustawiony na tryb testu ciągłości obwodu. Zmostkowane piny wykażą zerową rezystancję, natomiast identyczne wyniki pomiaru pojemności dla różnych punktów styku świadczą o tym, że są one elektrycznie połączone. Pamiętaj, że w kondensatorach bezbiegunowych, jak popularne serie CBB61, polaryzacja nie istnieje. Inaczej sprawa wygląda w modelach elektrolitycznych, gdzie bezwzględnie trzeba zachować zgodność biegunowości z instrukcją na obudowie.

Zwróć także uwagę na kolory przewodów, jeśli zostały one wyprowadzone fabrycznie – to spore ułatwienie przy montażu. Zdarza się, że niektóre piny są jedynie zaślepkami, dlatego szybki test miernikiem pozwala wykluczyć nieaktywne styki. W razie dalszych pytań niezastąpiona okazuje się nota katalogowa konkretnego modelu. Zanim jednak przyłożysz sondy miernika, koniecznie odłącz zasilanie. To bezpieczeństwo powinno być priorytetem, aby uniknąć przypadkowego porażenia lub uszkodzenia delikatnej elektroniki sterującej.

Jak podłączyć kondensator rozruchowy do kosiarki? Praktyczny poradnik krok po kroku

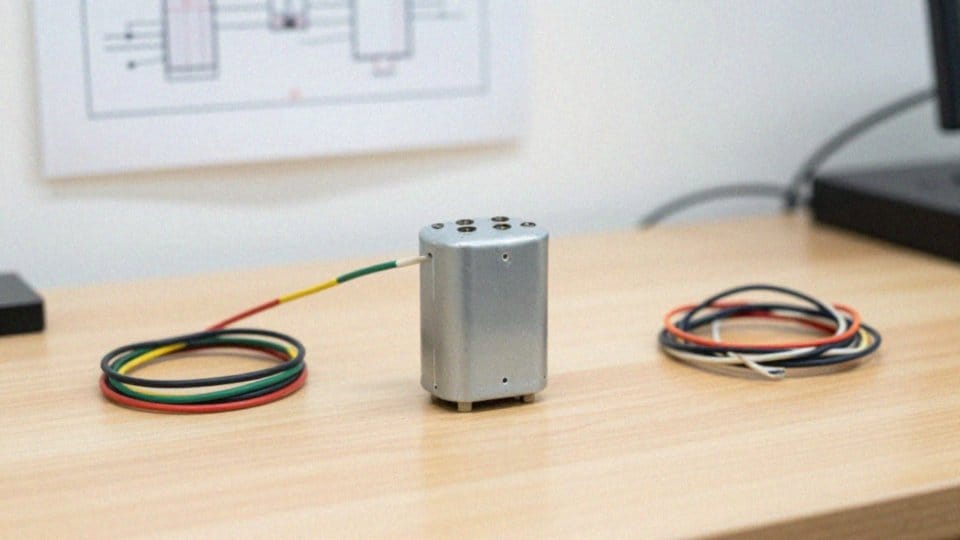

Jak poprawnie podłączyć kondensator 4 wyjścia?

Zanim przejdziesz do jakichkolwiek działań, całkowicie odetnij zasilanie i rozładuj kondensator, zwierając jego wyprowadzenia przez rezystor – to kluczowy krok chroniący przed bolesnym porażeniem. Podczas montażu koniecznie sprawdź, czy parametry nowego podzespołu, szczególnie:

• pojemność w µF,
• napięcie V/AC.

Odpowiednie połączenia zidentyfikujesz dzięki schematowi nadrukowanemu bezpośrednio na obudowie. W przypadku modeli bezbiegunowych, jak popularny CBB61, kolejność podłączenia pinów w parach jest dowolna. Jeśli natomiast pracujesz z kondensatorem spolaryzowanym, kluczowe staje się zachowanie właściwej orientacji plusa i minusa. Przewody zasilające oraz kable od silnika wpinaj ściśle według projektu; zazwyczaj jeden wspólny punkt łączy się z fazą lub zerem, a pozostałe wyprowadzenia obsługują obwód rozruchowy lub roboczy.

Do montażu używaj dedykowanych złącz, sięgając po lutownicę jedynie w sytuacjach wymagających trwałego połączenia z przewodami sterowniczymi. Każdy styk musi być starannie zaizolowany, a sam element stabilnie osadzony wewnątrz wyznaczonej obudowy. Ostatnim etapem jest weryfikacja: użyj miernika, aby sprawdzić napięcie robocze, a następnie przeprowadź krótki test silnika lub pompy. Obserwuj, czy urządzenie rusza płynnie i nie wyłącza się samoczynnie pod obciążeniem – pamiętaj przy tym, by nie przekraczać napięcia znamionowego i okresowo kontrolować temperaturę pracy podzespołu.

Jak podłączyć kondensator rozruchowy do pompy? Przewodnik krok po kroku

Jakie są objawy uszkodzenia kondensatora 4 wyjścia?

Diagnostyka kondensatora czterowyjściowego wymaga czujności i umiejętności wyłapywania sygnałów świadczących o jego degradacji. Jednym ze sztandarowych objawów jest kłopot z rozruchem urządzenia lub sytuacja, w której silnik załącza się tylko na mgnienie oka, by po chwili znieruchomieć. Często towarzyszy temu niepokojące buczenie jednostki, sugerujące błędne przesunięcie fazowe.

Warto rzucić okiem na samą obudowę. Jeśli zauważysz na niej:

• wybrzuszenia,
• spuchnięcia,
• nietypowe przebarwienia w okolicach konektorów,
• wycieki elektrolitu,
• iskrzenie występujące przy stykach.

Masz do czynienia z jasnym sygnałem uszkodzenia. Pamiętaj, że w skrajnych przypadkach, gdy dojdzie do zwarcia w obwodzie, kondensator może nawet ulec rozerwaniu. Aby ocenić jego realną sprawność, musisz sprawdzić dwa kluczowe parametry: pojemność oraz rezystancję szeregową (ESR). Znaczny wzrost ESR przy jednoczesnym spadku pojemności poniżej wartości z tabliczki znamionowej to pewny znak, że element nadaje się jedynie do wymiany.

Jak podłączyć silnik w układzie gwiazda-trójkąt? Instrukcja krok po kroku

Do pomiarów najlepiej użyć miernika uniwersalnego z odpowiednią funkcją lub dedykowanego mostka LCR, zawsze pamiętając o wcześniejszym odcięciu zasilania i bezpiecznym rozładowaniu styków. Szybka reakcja na niestabilną pracę urządzenia, nadmierne nagrzewanie się podzespołów czy zakłócenia w sieci pozwala uniknąć katastrofalnych skutków, takich jak trwałe spalenie uzwojeń silnika. Regularna kontrola stanu technicznego to najtańszy sposób na uniknięcie poważniejszych awarii.

Jak testować pojemność i ESR kondensatora 4 wyjścia?

Zanim zaczniesz sprawdzać kondensator, musisz go odłączyć od reszty układu. Pamiętaj, aby wcześniej całkowicie rozładować element przy pomocy rezystora – to podstawowy krok, który chroni Cię przed przypadkowym porażeniem prądem.

Do ustalenia właściwej pojemności najlepiej sprawdzi się multimetr z dedykowaną funkcją pomiarową. Przyłóż sondy do wyprowadzeń zgodnie ze schematem, a uzyskany wynik w mikrofaradach odnieś do wartości znamionowej na obudowie. Pamiętaj, że producenci dopuszczają niewielkie wahania, jednak wyraźna rozbieżność to często znak, że wewnątrz doszło do degradacji dielektryka.

Jak podłączyć silnik jednofazowy? Krok po kroku z praktycznymi wskazówkami

Warto również sprawdzić rezystancję szeregową, czyli parametr ESR. Do tego celu przyda Ci się specjalistyczny miernik. Pamiętaj, że sprawny kondensator powinien charakteryzować się niską rezystancją – jej wzrost jest typowym objawem zużycia, szczególnie w podzespołach elektrolitycznych.

Jeśli masz do czynienia z modelem czterowyjściowym, użyj funkcji buzzera, aby sprawdzić ciągłość i potwierdzić prawidłowe połączenia między parami pinów. Nie zapominaj o dokładnych oględzinach fizycznych. Często to właśnie widoczne uszkodzenia mechaniczne zdradzają awarię. Nawet jeśli nie dysponujesz zaawansowanym sprzętem, niepokojące objawy, takie jak buczenie silnika, są jasnym sygnałem, że komponent wymaga wymiany.

Wybierając nowy element do swojego urządzenia, zawsze dopasuj typ obudowy oraz napięcie przebicia – na przykład 450V – aby nowy podzespół w pełni zastąpił oryginał.
