Jak podłączyć kondensator do pompy wody? Praktyczny przewodnik krok po kroku

Kondensator: co to jest i jak działa w pompie?

Kondensator to niepozorny element elektroniczny, który pełni funkcję magazynu energii, przechowując ją w polu elektrycznym poprzez gromadzenie ładunków o przeciwnych znakach. W silnikach jednofazowych pełni on bardzo konkretną rolę:

• wytwarza przesunięcie fazowe w uzwojeniu rozruchowym,
• generuje moment obrotowy niezbędny do wprawienia wirnika w ruch.

Jeśli kondensator ulegnie awarii lub zostanie usunięty z układu, silnik niemal na pewno nie wystartuje. W zależności od konstrukcji, komponenty te mogą stanowić integralną część silnika lub znajdować się w zewnętrznej puszce rozruchowej. Dobierając odpowiedni model, należy zwrócić uwagę na dwa kluczowe parametry:

• pojemność (μF),
• napięcie pracy (V).

Obie te wartości muszą być precyzyjnie dobrane do specyfikacji urządzenia, przy czym napięcie kondensatora powinno zawsze przewyższać poziom napięcia sieciowego. Ignorowanie tych zaleceń i stosowanie niewłaściwych podzespołów to prosta droga do poważnych kłopotów. Błędny dobór parametrów grozi przeciążeniem uzwojeń i przegrzewaniem się jednostki, co radykalnie skraca jej żywotność. Aby Twój system pompowy działał bezawaryjnie przez lata, nie zapominaj o regularnej kontroli stanu technicznego tych niewielkich, lecz niezwykle istotnych elementów.

Schemat podłączenia silnika jednofazowego – krok po kroku

Jak podłączyć kondensator do pompy wody?

Podłączając kondensator do pompy, musisz bezwzględnie trzymać się wytycznych zawartych w instrukcji producenta. Zanim jednak włożysz ręce do środka, upewnij się, że urządzenie jest odłączone od prądu, a sam kondensator został skutecznie rozładowany.

W przypadku silników jednofazowych element ten łączy się szeregowo z układem uzwojenia rozruchowego, wykorzystując do tego celu najczęściej brązowy przewód. Zasilanie, czyli fazę i przewód neutralny, wpinamy bezpośrednio w wyznaczone listwy pompy lub skrzynki rozruchowej. Absolutnie nie można zapomnieć o żyłę ochronną PE, którą należy zamocować do odpowiedniego zacisku uziemiającego.

Jeśli pracujesz z pompą głębinową wyposażoną w zewnętrzny moduł startowy, po prostu postępuj zgodnie z oznaczeniami na terminalach wewnątrz obudowy. Do montażu kondensatora najlepiej służą dedykowane konektory lub bezpieczne złącza zaciskowe. Pamiętaj jednak, że w instalacjach montowanych na zewnątrz kluczowa jest szczelność; stosuj wyłącznie hermetyczne komponenty, aby wilgoć nie doprowadziła do groźnego zwarcia.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Jeśli trafiłeś na model z czterema wyprowadzeniami, koniecznie zerknij do dokumentacji technicznej. Nawet drobna pomyłka w konfiguracji może sprawić, że silnik po prostu odmówi posłuszeństwa.

Jak dobrać pojemność i napięcie kondensatora do pompy?

Weryfikację parametrów zacznij od sprawdzenia tabliczki znamionowej silnika lub zajrzenia do załączonej dokumentacji technicznej. Kluczowe jest, aby pojemność (μF) ściśle odpowiadała wytycznym producenta; jej błędne dopasowanie grozi:

• spadkiem momentu obrotowego,
• problemami z rozruchem,
• przegrzewaniem uzwojeń.

Zwróć też uwagę na napięcie pracy kondensatora – powinno być ono wyższe niż napięcie sieciowe, co stanowi zabezpieczenie przed przepięciami. Dlatego przy zasilaniu 230 V standardem jest wybór komponentów 400 V, gdyż zastosowanie modelu o zbyt niskim limicie napięciowym niemal zawsze kończy się jego awarią.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Wybierając właściwy zamiennik, uwzględnij:

• moc pompy,
• częstotliwość jej pracy,
• warunki, w jakich przyjdzie jej funkcjonować, w tym poziom wilgotności.

Jeśli brakuje instrukcji, spróbuj odczytać parametry bezpośrednio z obudowy uszkodzonego elementu. W sytuacji, gdy oznaczenia są dla Ciebie nieczytelne, warto skontaktować się bezpośrednio z producentem lub wyspecjalizowanym serwisem pomp głębinowych i hydroforowych. Specjaliści pomogą Ci dobrać części z odpowiednimi atestami bezpieczeństwa. Pamiętaj, aby montowane podzespoły zawsze miały parametry techniczne co najmniej równe tym, których wymaga Twój silnik.

Kiedy stosować kondensator rozruchowy?

Kondensator rozruchowy stanowi serce wielu urządzeń z silnikiem jednofazowym, w których kluczowe jest uzyskanie wysokiego momentu obrotowego już w momencie startu. Element ten znajdziemy przede wszystkim w:

• pompach głębinowych,
• hydroforach,
• systemach filtrujących wodę w basenach.

Dzięki generowaniu niezbędnego przesunięcia fazowego, kondensator pozwala silnikowi płynnie wejść na odpowiednie obroty. Jeśli maszyna wydaje jedynie męczące buczenie, a wał pozostaje w bezruchu, jest to sygnał, że kondensator uległ awarii lub jego pojemność jest niedopasowana do wymagań układu. W typowych instalacjach jednofazowych podzespół ten jest montowany w specjalnej skrzynce rozruchowej, tuż obok wyłącznika przeciążeniowego i innych zabezpieczeń chroniących przed skutkami awarii elektrycznych.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Warto zaznaczyć, że w przypadku jednostek trójfazowych temat ten w ogóle nie istnieje – takie urządzenia nie korzystają z kondensatorów. Planując modernizację sprzętu lub wymianę napędu, kluczowe jest ścisłe trzymanie się wytycznych producenta oraz parametrów podanych na tabliczce znamionowej. Montaż części o błędnych wartościach to prosta droga do uszkodzenia całego układu. Stawiając na wysokiej jakości komponenty, zyskujesz pewność, że Twoje urządzenie będzie pracować sprawnie i bezawaryjnie przez długi czas.

Jak zapewnić bezpieczne połączenia kondensatora w pompie?

Zanim dotkniesz jakiegokolwiek fragmentu instalacji elektrycznej, pamiętaj, że bezpieczeństwo to absolutny priorytet. Pierwszym krokiem powinno być:

• całkowite odcięcie zasilania,
• sprawdzenie, czy kondensator nie zgromadził ładunku – jeśli tak, koniecznie go bezpiecznie rozładuj.

Do pracy wybieraj wyłącznie certyfikowane narzędzia z atestowaną izolacją. W przypadku urządzeń pracujących w ekstremalnie wilgotnych warunkach, takich jak pompy głębinowe, kluczowe znaczenie ma:

• szczelność wszystkich połączeń,
• stosowanie wyłącznie dedykowanych puszek przyłączeniowych oraz specjalistycznych konektorów.

Pamiętaj, aby każdą żyłę przewodu wpinać zgodnie ze schematem dostarczonym przez producenta. Szczególną uwagę poświęć przewodowi ochronnemu (PE) – musi on być solidnie przytwierdzony do listwy uziemiającej, co gwarantuje pełną ochronę przeciwporażeniową. Podczas prowadzenia instalacji unikaj:

• naprężeń kabli, które mogłyby doprowadzić do niebezpiecznego poluzowania styków,
• zachowaj odpowiedni zapas długości przewodów.

Odporność silnika na awarie zwiększysz, montując wyłącznik przeciążeniowy oraz standardowy włącznik. Dla późniejszej przejrzystości systemu, warto wyraźnie oznakować każdą żyłę za pomocą przywieszek. Jeśli na którymkolwiek etapie poczujesz niepewność, nie ryzykuj – poproś o wsparcie wykwalifikowanego elektryka lub autoryzowany serwis. Dobór wysokiej klasy komponentów to bezpośrednia inwestycja w trwałość i niezawodność pracy całej pompy przez długie lata.

Jak podłączyć kondensator przeciwzakłóceniowy? Praktyczny poradnik krok po kroku

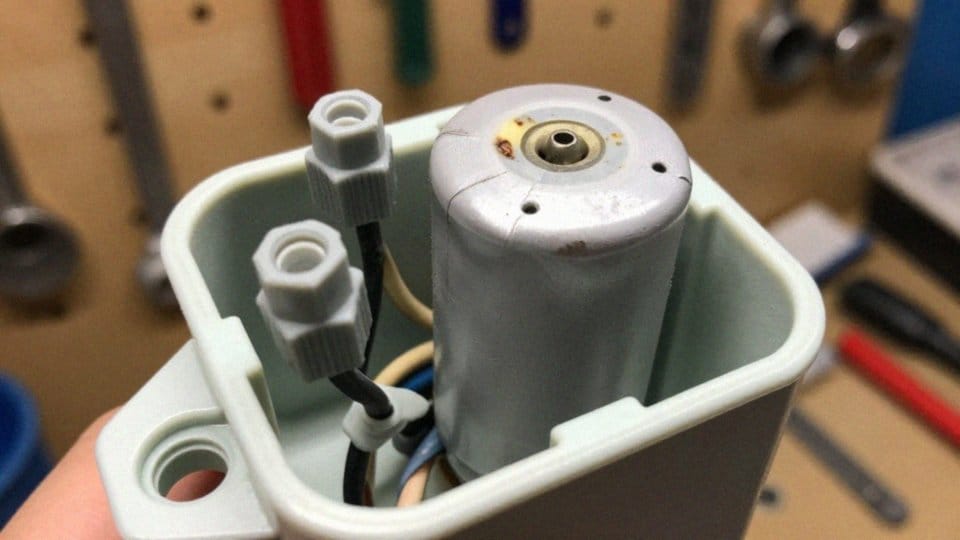

Jak rozpoznać objawy uszkodzonego kondensatora?

Wczesne wykrycie problemów z pompą to najlepszy sposób na uniknięcie wydatków związanych z kosztowną naprawą silnika jednofazowego. Jeśli urządzenie buczy, ale nie chce ruszyć, prawdopodobnie brakuje mu siły rozruchowej – zazwyczaj winny jest za to kondensator, który stracił swoją pierwotną pojemność. Oprócz tego warto zwrócić uwagę na:

• spadek mocy,
• częste przegrzewanie się,
• nierówną pracę pod obciążeniem.

Zacznij od wizualnych oględzin. Jeśli zauważysz, że obudowa elementu jest spuchnięta, widać wycieki elektrolitu lub ślady przypaleń, nie ma na co czekać – wymiana jest niezbędna. Pamiętaj też o zabezpieczeniu puszki przyłączeniowej przed wilgocią, która błyskawicznie niszczy elektronikę. W sytuacjach, gdy po wymianie kondensatora pompa nadal odmawia posłuszeństwa, potrzebna będzie głębsza analiza techniczna. Warto wtedy sięgnąć po omomierz, aby sprawdzić rezystancję uzwojeń i wykluczyć ich spalenie. Dzięki multimetrowi z funkcją pomiaru pojemności szybko ocenisz realny stan „podejrzanego” komponentu. Jeśli mimo to problem nie znika, może to oznaczać poważną awarię wewnątrz samej jednostki napędowej lub błąd w instalacji elektrycznej.

Jak sprawdzić kondensator multimetrem?

Zanim przejdziesz do testów, koniecznie odłącz urządzenie od prądu. Pamiętaj o kluczowej kwestii: bezpiecznym rozładowaniu kondensatora. Najlepiej zrobisz to, zwierając jego bieguny izolowanym narzędziem przy użyciu rezystora – to prosty sposób, by uniknąć groźnego porażenia. Następnie wypnij komponent z obwodu, co pozwoli Ci wyeliminować ryzyko zakłóceń podczas pomiarów.

Kondensator 4 wyjścia — co to jest i jak go podłączyć?

Do właściwej oceny kondensatora przyda się multimetr z funkcją mierzenia pojemności. Ustaw pokrętło na symbol μF, a następnie przyłóż sondy do zacisków elementu. Uzyskany wynik zestaw z wartością nominalną nadrukowaną na obudowie; jeśli różnica jest znacząca, najwyższy czas na wymianę części.

Gdy pracujesz z modelem czterostykowym, zerknij na schemat, żeby bezbłędnie namierzyć styki obwodu rozruchowego. Jeśli Twój miernik nie pozwala na bezpośredni pomiar pojemności, możesz przeprowadzić prosty test ładowania, obserwując skoki napięcia. Warto też użyć omomierza do sprawdzenia rezystancji – w sprawnym segmencie powinna ona utrzymywać się na bardzo wysokim poziomie.

Brak reakcji urządzenia lub wyraźne zwarcie to jasne sygnały, że podzespół kwalifikuje się do wyrzucenia. Jeżeli mimo to sprzęt nie chce ruszyć, sprawdź przy okazji rezystancję uzwojeń silnika, co pozwoli wykluczyć poważniejszą awarię napędu. Pamiętaj, że rzetelna diagnostyka wymaga nie tylko precyzyjnych narzędzi, ale przede wszystkim ścisłego trzymania się zasad bezpieczeństwa.
