Jak podłączyć kondensator rozruchowy do silnika jednofazowego? Krok po kroku


Jak podłączyć kondensator rozruchowy do silnika jednofazowego? To pytanie zadaje sobie wielu majsterkowiczów i specjalistów, którzy chcą zapewnić sprawne działanie swoich urządzeń. Kondensator rozruchowy odgrywa kluczową rolę w uruchamianiu silników, a jego prawidłowe podłączenie to podstawa sukcesu. W artykule odkryjesz, jak krok po kroku zrealizować ten proces, aby uniknąć typowych błędów, które mogą prowadzić do uszkodzeń sprzętu. Dowiesz się także, na co zwrócić uwagę przy wyborze odpowiedniego kondensatora i jakie środki ostrożności zastosować podczas montażu.

Jak podłączyć kondensator rozruchowy do silnika jednofazowego? Krok po kroku

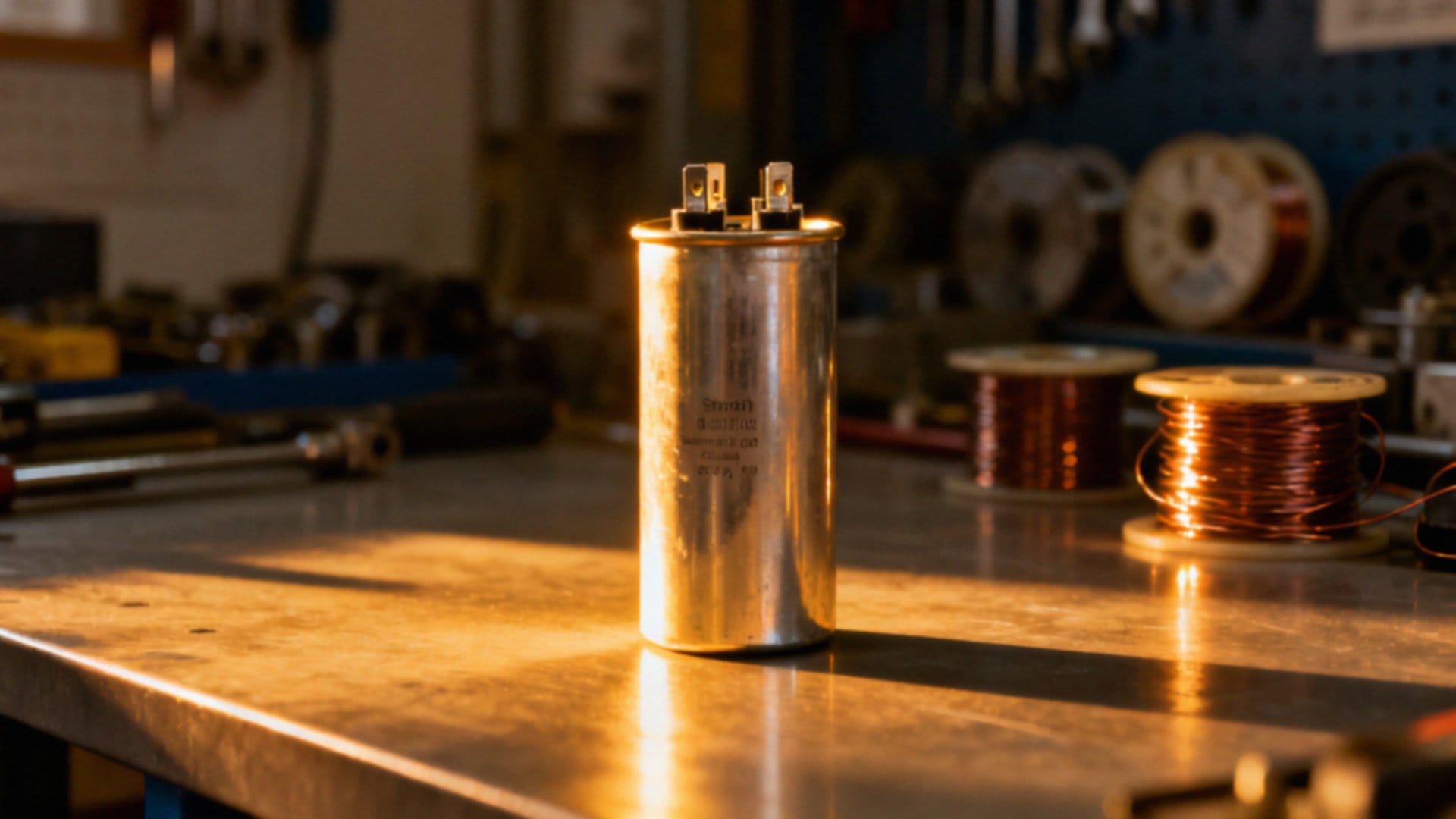

Kondensator rozruchowy: co to jest?

Kondensator rozruchowy pełni kluczową rolę w silnikach jednofazowych, magazynując energię niezbędną do wprawienia jednostki w ruch. Jego głównym zadaniem jest wygenerowanie przesunięcia fazowego pomiędzy uzwojeniem roboczym a pomocniczym, co pozwala na powstanie wirującego pola magnetycznego. Ten krótki impuls energii pozwala skutecznie przełamać bezwładność wirnika w momencie startu.

Schemat podłączenia silnika jednofazowego – krok po kroku

W odróżnieniu od kondensatorów pracy, które są aktywne stale, ten element odłącza się od obwodu tuż po osiągnięciu odpowiednich obrotów – odpowiada za to wyłącznik odśrodkowy lub dedykowany przekaźnik czasowy. Na rynku dostępne są warianty:

  • elektrolityczne,
  • foliowe,
  • ceramiczne.

Wybór konkretnego typu zależy od konstrukcji urządzenia. Wszelkie niezbędne dane techniczne, w tym pojemność wyrażoną w mikrofaradach, napięcie oraz dopuszczalny zakres temperatur, znajdziesz na tabliczce znamionowej silnika. To właśnie do niej należy dostosować parametry podzespołu, gdyż błędy w doborze pojemności kończą się najczęściej:

  • przegrzewaniem uzwojeń,
  • zwiększonym poborem prądu,
  • trwałym uszkodzeniem jednostki.

Przy instalacjach 230V lub 400V kluczowe jest również zwrócenie uwagi na napięcie przebicia, co zapewnia bezpieczeństwo i wysoką efektywność startu przy jak najmniejszym obciążeniu sieci.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

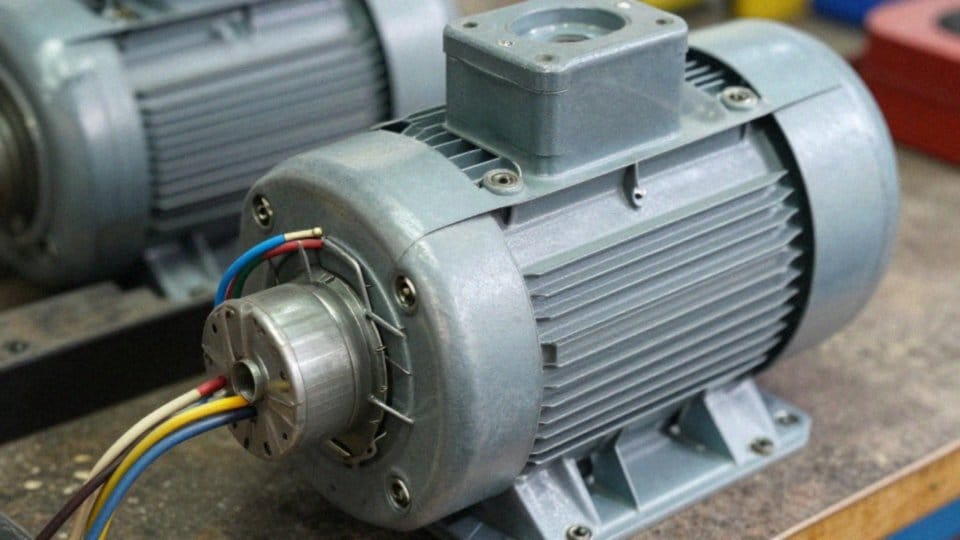

Jak podłączyć kondensator rozruchowy do silnika jednofazowego?

Jak podłączyć kondensator rozruchowy do silnika jednofazowego?

Przed rozpoczęciem wymiany lub montażu kondensatora rozruchowego kluczowe jest całkowite odcięcie dopływu prądu. Gdy upewnisz się, że urządzenie jest bezpieczne, zajrzyj do puszki zaciskowej i sprawdź tabliczkę znamionową silnika, aby precyzyjnie przyporządkować poszczególne żyły. Musisz rozróżnić uzwojenie robocze od pomocniczego, a następnie postępować ściśle według instrukcji producenta.

Samo połączenie sprowadza się do wpięcia kondensatora w odpowiedni układ:

  • jeden styk trafia do zacisku wspólnego (C),
  • a drugi łączy się z punktem F, zasilanym przez cewkę rozruchową.

Jeśli pracujesz przy pompie z wyłącznikiem ciśnieniowym, zwróć szczególną uwagę, czy kondensator jest poprawnie odłączany po wejściu silnika na właściwe obroty. Używaj przy tym sprawdzonych narzędzi, takich jak dobrej jakości śrubokręt czy lutownica, aby połączenia były stabilne i trwałe.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Po zamontowaniu elementu w puszce zadbaj o dokładną izolację przewodów, która wyeliminuje ryzyko zwarcia. Dobrą praktyką jest także rozładowanie kondensatora przez opornik przed pierwszym uruchomieniem, co wyraźnie podnosi poziom bezpieczeństwa.

Gdy przyjdzie czas na test, włącz zasilanie i obserwuj, w którą stronę obraca się wał. Jeśli kierunek jest niezgodny z oczekiwaniami, zamień miejscami końcówki uzwojeń. Pamiętaj, że każda modyfikacja musi uwzględniać sprawne zabezpieczenia nadprądowe, chroniące silnik przed awariami. W razie jakichkolwiek wątpliwości dotyczących oznaczeń, lepiej sięgnąć po schemat techniczny lub wezwać doświadczonego elektryka, niż ryzykować uszkodzenie sprzętu.

Jak dobrać pojemność i napięcie kondensatora?

Kluczowym etapem prac jest uważna analiza danych zamieszczonych na tabliczce znamionowej. To właśnie tam producent precyzuje wymaganą pojemność (CB) oraz niezbędne parametry elektryczne. Wybór odpowiedniego kondensatora jest krytyczny:

  • zbyt mały nie dostarczy silnikowi niezbędnej energii do rozruchu,
  • nadmiarowa pojemność może skutkować nadmiernym poborem prądu,
  • przegrzewaniem uzwojeń,
  • w ostateczności trwałym uszkodzeniem jednostki.

Równie istotną kwestią jest dobór napięcia pracy kondensatora, które musi przewyższać wartość zasilania sieciowego. Standardowa instalacja 230V najlepiej współpracuje z komponentami o napięciu 450V, co zapewnia niezbędną ochronę przed nagłymi skokami napięcia. Bezpieczeństwo jest tu priorytetem, zwłaszcza że kondensator rozruchowy podczas startu generuje bardzo wysoki prąd.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Podczas selekcji podzespołu warto zwrócić uwagę na środowisko jego pracy. Modele foliowe oraz ceramiczne doskonale radzą sobie ze zmiennymi temperaturami, podczas gdy warianty elektrolityczne oferują dużą pojemność przy bardzo zwartych wymiarach, choć wymagają dedykowanych układów rozruchowych.

Jeśli tabliczka znamionowa jest nieczytelna lub brakuje na niej kluczowych informacji, w przypadku silników 230V często stosuje się orientacyjny przelicznik: około 70 mikrofaradów na każdy kilowat mocy. Jest to jednak tylko wskazówka, a ostateczną weryfikację powinny stanowić testy temperatury podczas pierwszego uruchomienia.

Nie zapominaj również o kontroli dopuszczalnego czasu pracy urządzenia – kondensatory rozruchowe są projektowane do działań krótkotrwałych, trwających zazwyczaj zaledwie kilka sekund. Każde odstępstwo od wytycznych producenta to prosta droga do awarii.

Jak podłączyć kondensator do pompy wody? Praktyczny przewodnik krok po kroku

Jakie środki ostrożności stosować przy podłączeniu kondensatora?

Praca przy instalacjach elektrycznych to odpowiedzialne zadanie, które wymaga maksymalnej koncentracji, aby zminimalizować ryzyko pożaru czy porażenia. Pierwszym krokiem przed przystąpieniem do jakichkolwiek działań powinno być odcięcie dopływu prądu za pomocą wyłącznika lub bezpieczników.

Warto pamiętać, że nawet po wyłączeniu zasilania kondensatory bywają podstępne i mogą gromadzić groźny ładunek, dlatego kluczowe jest ich rozładowanie opornikiem zgodnie z zaleceniami producenta. Zadbaj o swoje bezpieczeństwo, zakładając:

  • rękawice izolacyjne,
  • okulary ochronne,
  • atestowane narzędzia z odpowiednią izolacją.

Przed odłączeniem kabli warto je dokładnie oznaczyć – to prosty nawyk, który uchroni Cię przed pomyłkami przy ponownym montażu i pozwoli uniknąć niebezpiecznego zwarcia. Podczas łączenia podzespołów skup się na poprawnej polaryzacji, szczególnie jeśli masz do czynienia z komponentami elektrolitycznymi. Sprawdź, czy obwód jest dobrze zabezpieczony przed skutkami przeciążenia.

Jak podłączyć kondensator przeciwzakłóceniowy? Praktyczny poradnik krok po kroku

Po montażu upewnij się, że element jest solidnie zamocowany w obudowie, co gwarantuje mu niezbędną ochronę mechaniczną. Unikaj pracy w wilgotnym otoczeniu, ponieważ woda negatywnie wpływa na izolację. Jeśli zauważysz jakiekolwiek ślady zużycia lub uszkodzenia kondensatora, bez wahania wymień go na egzemplarz o tych samych parametrach technicznych.

Jeśli nie czujesz się pewnie w zagadnieniach elektrycznych, rozsądniejszym wyjściem będzie zatrudnienie fachowca. Nigdy nie sprawdzaj urządzenia „na żywo”, dopóki wszystkie zabezpieczenia nie znajdą się na swoich miejscach. Warto obserwować pierwsze uruchomienie z bezpiecznego dystansu, aby upewnić się, że wszystko przebiega zgodnie z planem.

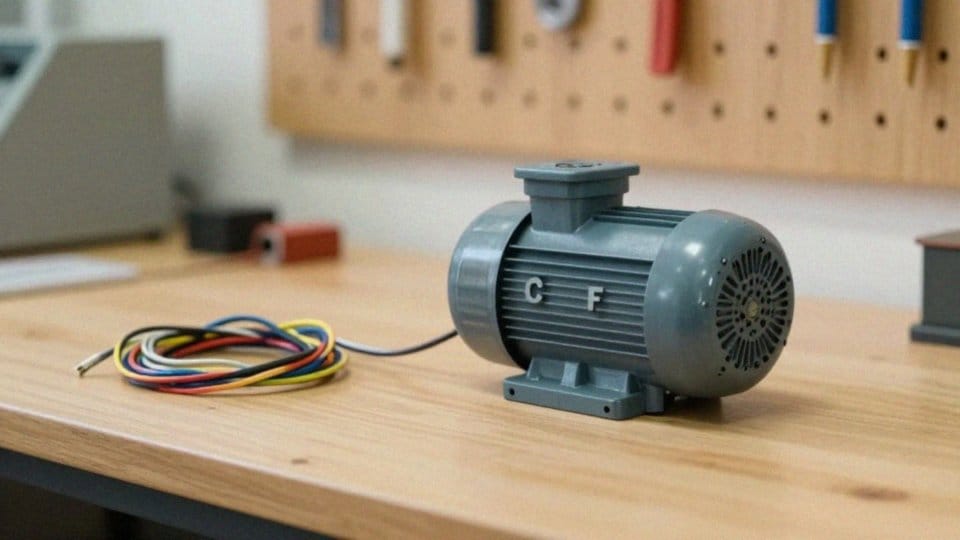

Jak połączyć zaciski C i F prawidłowo?

Jak połączyć zaciski C i F prawidłowo?

Prawidłowe odczytanie symboli na obudowie kondensatora oraz na zaciskach silnika to absolutna podstawa, by praca z urządzeniem była w pełni bezpieczna. Zacisk C stanowi punkt wspólny obwodu i to właśnie z nim należy połączyć odpowiedni przewód, kierując się przygotowanym schematem. Z kolei styk F odpowiada za zasilanie uzwojenia rozruchowego. Zanim jednak przejdziesz do montażu, zerknij na oznaczenia kolorystyczne żył – zazwyczaj bywają one:

  • żółte,
  • brązowe,
  • różowe,
  • czarne.

A każda z nich pełni ściśle określoną funkcję w układzie. W razie jakichkolwiek niejasności warto zajrzeć na tabliczkę znamionową, gdzie producenci zazwyczaj umieszczają czytelny instruktaż. Przeprowadzając montaż, trzymaj się następujących zasad:

  1. najpierw odetnij dopływ prądu i upewnij się, że kondensator jest rozładowany,
  2. dopiero wtedy możesz bezpiecznie wpiąć przewód do punktu wspólnego C,
  3. a następnie zasilić cewkę rozruchową przez złącze F.

Zadbaj o solidny montaż, unikając luźnych styków, i dobierz kable o odpowiednim przekroju, aby zapewnić stabilną pracę silnika. Tuż przed uruchomieniem sprawdź jeszcze raz izolację i wyklucz ryzyko wystąpienia zwarcia. Gdy już włączysz zasilanie, zweryfikuj, czy wał obraca się w pożądanym kierunku. Jeśli zauważysz, że silnik pracuje „pod prąd”, konieczna będzie korekta połączeń zgodnie z dokumentacją techniczną. Pamiętaj, że błędne wpięcie zacisków C i F to prosta droga do przegrzania podzespołów, a w najgorszym scenariuszu – do nieodwracalnego uszkodzenia jednostki. Jeśli więc masz choć cień wątpliwości co do tego, który przewód gdzie powinien trafić, nie ryzykuj i poproś o pomoc specjalistę z odpowiednim miernikiem.

Kondensator 4 wyjścia — co to jest i jak go podłączyć?

Jak sprawdzić poprawność podłączenia kondensatora?

Weryfikację poprawności montażu warto zacząć od dokładnych oględzin. Sprawdź, czy:

  • przewody są stabilnie osadzone,
  • izolacja pozostaje nienaruszona,
  • w puszce zaciskowej wszystkie śruby są solidnie dokręcone.

Porównaj układ z dokumentacją techniczną, by mieć pewność, że wszystko zgadza się ze schematem producenta. Następnie sięgnij po miernik LC-meter i sprawdź pojemność kondensatora. Uzyskany wynik powinien pokrywać się z danymi na tabliczce znamionowej. Równie kluczowe jest upewnienie się, że zasilanie sieciowe utrzymuje stabilne 230V, zgodnie z wymaganiami silnika.

Podczas pierwszego rozruchu zwróć szczególną uwagę na pracę jednostki. Prawidłowe działanie poznasz po:

  • płynnym starcie,
  • braku przegrzewania się,
  • właściwym kierunku obrotów.

Warto też zmierzyć prąd rozruchowy i roboczy. Ewentualne skoki wartości czy przeciążenia mogą sygnalizować usterkę uzwojeń lub niewłaściwy dobór części. Bądź czujny – zapach spalenizny czy nietypowe wibracje to sygnały do natychmiastowego przerwania testów.

Jak podłączyć kondensator rozruchowy do kosiarki? Praktyczny poradnik krok po kroku

Jeżeli Twój układ wykorzystuje system odłączania kondensatora, upewnij się, że przekaźnik lub wyłącznik działają bez zarzutu. Jeśli dysponujesz megomierzem, warto sprawdzić rezystancję izolacji, co pozwoli wykluczyć ewentualne przebicia. W przypadku jakichkolwiek wątpliwości odetnij zasilanie i poproś o wsparcie fachowca. Troska o detale na etapie montażu nie tylko zwiększa bezpieczeństwo, ale również znacząco wydłuża żywotność urządzenia, chroniąc przed kosztownymi awariami.

Co zrobić gdy silnik nie startuje?

Gdy silnik odmawia posłuszeństwa, mimo poprawnie wykonanych połączeń, zacznij od weryfikacji zasilania. Używając próbnika napięcia lub miernika, sprawdź, czy prąd faktycznie dopływa do puszki zaciskowej oraz czy przewód zasilający zachowuje ciągłość.

Częstymi winowajcami w instalacjach hydroforowych są:

  • przepalone bezpieczniki,
  • uszkodzone wyłączniki ciśnieniowe.

Dlatego warto przyjrzeć się im w pierwszej kolejności. Jeśli zasilanie wydaje się sprawne, oceń stan mechaniczny urządzenia. Spróbuj ręcznie obrócić wirnik – jeśli wyczujesz opór, może to oznaczać:

  • zablokowane łożyska,
  • przedostanie się ciał obcych do wnętrza pompy czy wentylatora.

Pamiętaj, że w takich warunkach nawet sprawny kondensator rozruchowy nie wygeneruje wystarczającej mocy, by ruszyć mechanizm. Stronę elektryczną warto sprawdzić dopiero po wykluczeniu zacięć mechanicznych. Upewnij się, że w puszce zaciskowej nie doszło do zwarcia, a izolacja przewodów jest nienaruszona. Używając omomierza, zmierz rezystancję uzwojeń – wszelkie przerwy w obwodzie lub nietypowe odchylenia sugerują poważniejsze uszkodzenia, takie jak:

  • zwarcie międzyzwojowe,
  • przepalenie cewki.

Podczas tych pomiarów zachowaj szczególną ostrożność, pamiętając, że naładowany kondensator może być źródłem bolesnego porażenia prądem. Wysłuchaj, jak silnik zachowuje się podczas próby startu. Jeśli słyszysz jednostajne buczenie bez ruchu wirnika, najpewniej zawodzi:

  • kondensator,
  • uzwojenie pomocnicze.

Wszelkie oznaki iskrzenia, dziwne stuki czy szybkie nagrzewanie się obudowy powinny być sygnałem do natychmiastowego odłączenia zasilania. Jeśli mimo tych kroków silnik nadal milczy, warto zrobić zdjęcie połączeń oraz tabliczki znamionowej i skonsultować się ze specjalistą. Profesjonalna diagnoza to najpewniejszy sposób, by uniknąć trwałego spalenia uzwojeń i drogiej naprawy całego urządzenia.
