Jak sprawdzić silnik jednofazowy? Bezpieczne pomiary i diagnostyka

Jak sprawdzić silnik jednofazowy?

Diagnostykę silnika jednofazowego warto zacząć od analizy tabliczki znamionowej oraz dokładnych oględzin:

• obudowy,
• wirnika,
• łożysk.

Wszelkie odbiegające od normy dźwięki, wibracje czy nadmierne luzy często sygnalizują pierwsze problemy mechaniczne. Zanim jednak przejdziesz do pomiarów elektrycznych, pod żadnym pozorem nie zapomnij o całkowitym odłączeniu urządzenia od zasilania oraz zabezpieczeń, takich jak wyłącznik silnikowy czy termik. Dopiero odpięcie przewodów od tabliczki zaciskowej zapewni warunki do rzetelnej oceny stanu technicznego.

Schemat podłączenia silnika jednofazowego – krok po kroku

Do sprawdzenia rezystancji uzwojenia głównego i rozruchowego najlepiej wykorzystać multimetr, a otrzymane wyniki zestawić z wytycznymi producenta. Równie istotna jest weryfikacja ciągłości obwodu między uzwojeniami a korpusem, co pozwala szybko wykluczyć niebezpieczne przebicia do masy. Kolejnym krokiem, którego nie można pominąć, jest użycie megomomierza do kontroli izolacji; w pełni sprawne podzespoły powinny wykazywać tu bardzo wysokie wartości.

Jeśli w trakcie analizy okaże się, że izolacja jest uszkodzona lub występują zwarcia międzyzwojowe, będziesz miał jasny sygnał o rodzaju awarii. Pamiętaj też o silnikach wyposażonych w kondensatory – sprawne działanie napędu zależy również od ich poprawnej pojemności. Cały proces zamyka sprawdzenie przekaźników i przełączników, co ostatecznie potwierdza, czy układ jest gotowy do dalszej eksploatacji.

Jak bezpiecznie przeprowadzić pomiary silnika jednofazowego?

Zanim przystąpisz do diagnostyki silnika jednofazowego, priorytetem jest całkowite odcięcie zasilania. Zabezpiecz obwód przed nieoczekiwanym załączeniem, a następnie rozłącz zaciski i usuń kondensatory, co wyeliminuje ryzyko porażenia. Oczywiście nie zapomnij o środkach ochrony osobistej – rękawice izolujące oraz okulary to podstawa bezpieczeństwa.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Do weryfikacji ciągłości uzwojeń wykorzystaj sprawdzony, certyfikowany multimetr. W przypadku sprawdzania rezystancji izolacji megaomomierzem, zaaplikuj napięcie probiercze w przedziale od 250V do 500V. Kluczowe jest tutaj trzymanie się wytycznych producenta oraz przestrzeganie zalecanego czasu pomiaru, co bezpośrednio przełoży się na rzetelność otrzymanych danych.

Pamiętaj też o uważnej inspekcji uzwojeń pod kątem ukrytych zabezpieczeń termicznych – w razie konieczności zdemontuj czujnik przed rozpoczęciem testu. Upewnij się, że wszelkie urządzenia peryferyjne, takie jak:

• soft start,
• regulatory fazowe,
• agregaty,

są definitywnie odpięte od toru pomiarowego. Warto również upewnić się, że wyłącznik kołyskowy poprawnie przerywa obwód, co zapobiegnie błędnym odczytom spowodowanym przez aktywne ścieżki sterujące.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Jak zmierzyć rezystancję uzwojeń i wykryć zwarcia?

Zanim przystąpisz do pomiaru rezystancji uzwojeń, koniecznie odłącz kondensator oraz wszelkie przewody zasilające. Następnie ustaw multimetr w tryb omomierza i sprawdź oporność uzwojenia głównego oraz wtórnego. Uzyskane wyniki powinny być zbliżone do wartości podanych w dokumentacji technicznej urządzenia.

Aby zweryfikować ciągłość obwodu, przyłóż sondy miernika do zacisków cewek. Jeśli suma dwóch mniejszych odczytów nie pokrywa się z wartością maksymalną lub miernik wskazuje blisko zera, prawdopodobnie doszło do zwarcia zwojowego. Znaczne odchylenia od normy to wyraźny sygnał uszkodzenia struktury cewki.

Kluczowym etapem diagnostyki jest również wykrycie ewentualnych przebić do obudowy. W tym celu użyj miernika izolacji, sprawdzając oporność między wyprowadzeniami a korpusem urządzenia. Zbyt niskie wskazania na wyświetlaczu świadczą o przebiciu warstwy izolacyjnej.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Przy okazji warto ocenić stan techniczny komponentów zewnętrznych, takich jak:

• wyłącznik kołyskowy,
• przekaźnik,
• które bywają źródłem mylnych sygnałów o awarii.

W razie wątpliwości zajrzyj do tabeli izolacji dołączonej przez producenta. Jeśli pomiary nadal wskazują na nieprawidłowości, najlepiej zdemontować jednostkę i przekazać ją do profesjonalnego serwisu.

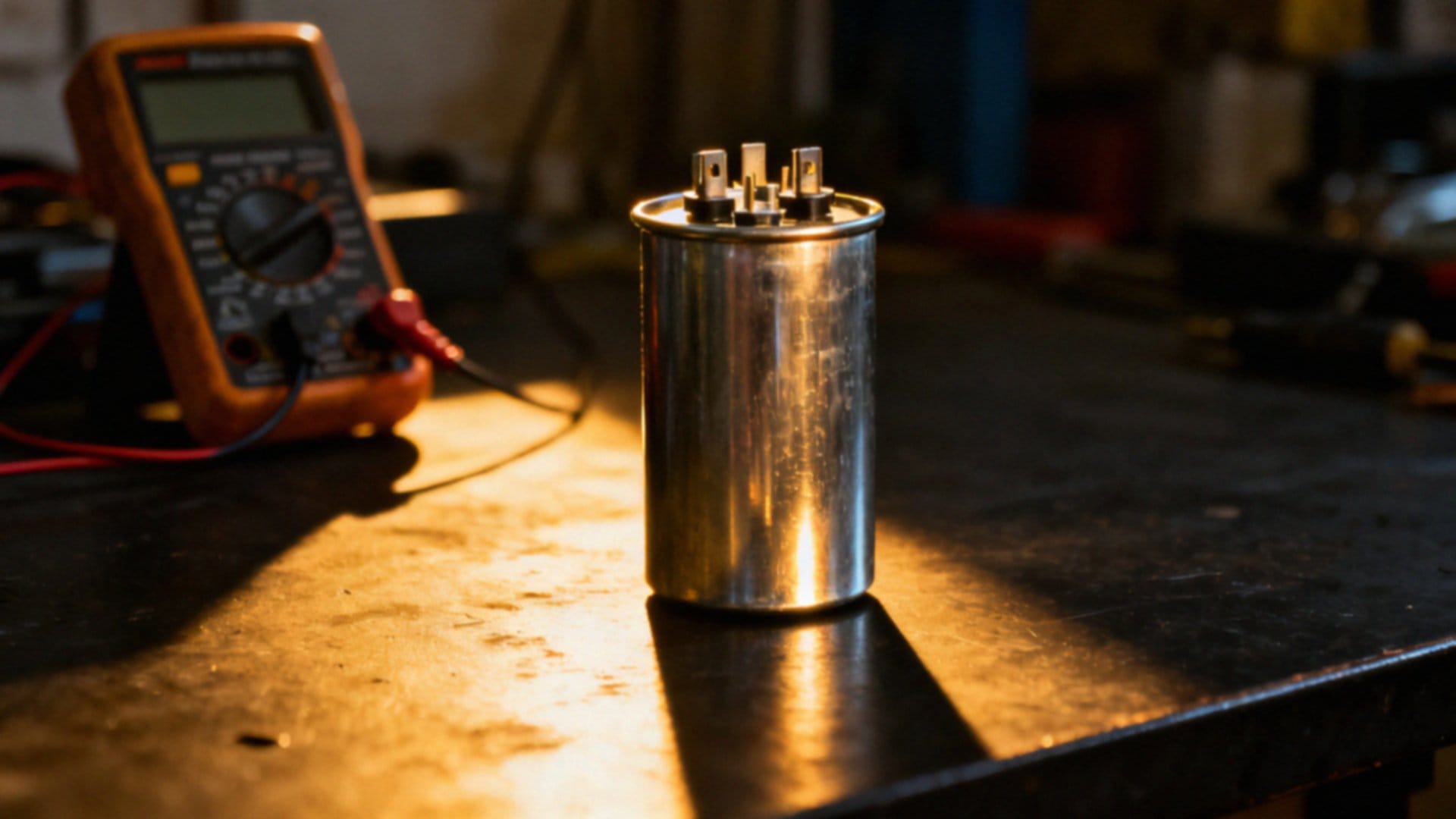

Jak sprawdzić kondensator w silniku jednofazowym?

Pracę z kondensatorem zacznij zawsze od całkowitego odłączenia urządzenia od zasilania i bezpiecznego rozładowania podzespołu. Pamiętaj, że elementy te potrafią magazynować ładunek przez długi czas, dlatego przed przystąpieniem do jakichkolwiek działań zewrzyj wyprowadzenia za pomocą izolowanego narzędzia.

Jak podłączyć kondensator rozruchowy do silnika jednofazowego? Krok po kroku

Pierwszym etapem weryfikacji powinny być oględziny. Sprawdź dokładnie obudowę pod kątem:

• wybrzuszeń,
• wycieków elektrolitu,
• pęknięć,
• śladów nadpalenia.

Każda z tych wad dyskwalifikuje element z dalszego użytkowania i jest jednoznacznym sygnałem do jego wymiany. Jeśli wizualnie kondensator wygląda na sprawny, przejdź do pomiarów. Używając multimetru z funkcją pomiaru pojemności lub profesjonalnego miernika LCR, sprawdź, czy rzeczywisty wynik odpowiada wartości nadrukowanej na obudowie. Odchyłka przekraczająca 5-10% zazwyczaj świadczy o zużyciu komponentu.

Warto również przełączyć multimetr na tryb omomierza, aby sprawdzić rezystancję. W stanie spoczynku sprawny kondensator powinien charakteryzować się bardzo wysoką opornością, dążącą do nieskończoności. Jeśli miernik wskazuje wartości bliskie zeru, oznacza to wewnętrzne zwarcie i zniszczenie izolacji.

Jak podłączyć kondensator do pompy wody? Praktyczny przewodnik krok po kroku

Pamiętaj, że problemy takie jak buczenie silnika, trudności z rozruchem czy brak stabilnej prędkości obrotowej to klasyczne objawy awarii kondensatora. Podczas jego wymiany kluczowe jest zachowanie identycznych parametrów znamionowych w mikrofaradach (µF) oraz woltach (V) – tylko wtedy masz pewność, że urządzenie będzie pracować prawidłowo.

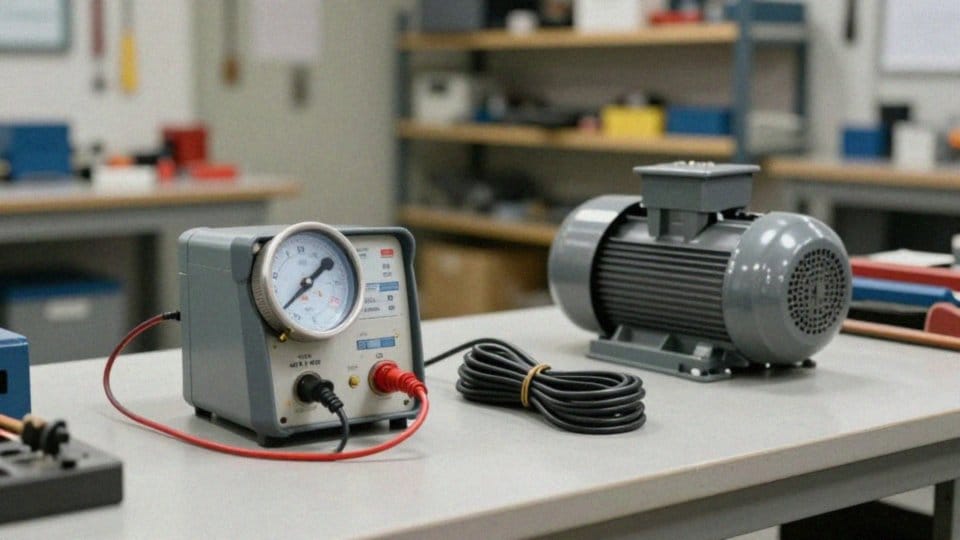

Jak ocenić izolację silnika jednofazowego?

Weryfikacja kondycji izolacji silnika opiera się na wykorzystaniu megaomomierza z napięciem 500V DC. Kluczowe jest wykonanie pomiarów w czterech głównych konfiguracjach:

• między każdym z uzwojeń – głównym oraz rozruchowym – a korpusem,
• pomiędzy samymi uzwojeniami,
• w odniesieniu do uziemienia.

Każdy wynik wskazujący rezystancję poniżej 0,58 MΩ jest sygnałem alarmowym, sugerującym przekroczenie dopuszczalnych norm i konieczność podjęcia szybkich kroków naprawczych. Rozbieżności względem parametrów fabrycznych zazwyczaj wynikają z trzech głównych przyczyn:

• zawilgocenia,
• zanieczyszczeń pyłem,
• fizycznego uszkodzenia warstwy izolacyjnej.

Warto pamiętać, że szczegółowe sprawdzenie izolacji międzyfazowej pozwala na wykrycie ewentualnych przebić wewnątrz stojana. Dobrą praktyką jest korzystanie z tabel drgań i prowadzenie rejestru trendów – nawet jeśli bieżący odczyt mieści się w granicach normy, systematyczny spadek rezystancji w czasie jest niepokojącym znakiem degradacji dielektryka. Pamiętaj, aby do raportu z testu zawsze dołączać informacje o temperaturze i wilgotności otoczenia, gdyż czynniki te znacząco rzutują na końcowy wynik. Jeśli aparatura wykaże odchylenia, przed podjęciem decyzji o kosztownym remoncie, warto spróbować osuszyć lub dokładnie wyczyścić wnętrze silnika. Dopiero gdy takie zabiegi konserwacyjne nie poprawią parametrów izolacyjnych, należy rozważyć profesjonalną regenerację uzwojeń lub całkowitą wymianę urządzenia.

Jak podłączyć kondensator przeciwzakłóceniowy? Praktyczny poradnik krok po kroku

Jak podłączyć silnik jednofazowy i sprawdzić kierunek obrotów?

Zanim zabierzesz się za montaż silnika jednofazowego, koniecznie rzuć okiem na tabliczkę znamionową. Skup się zwłaszcza na:

• mocy 0,18 kW,
• prędkości obrotowej wynoszącej 1380 obrotów na minutę.

Kluczowym krokiem jest poprawne rozróżnienie uzwojenia głównego od pomocniczego, w czym świetnie sprawdzi się zwykły multimetr. Zapamiętaj, że uzwojenie o większej rezystancji to zazwyczaj to pomocnicze. Pamiętaj, by zawsze postępować zgodnie z instrukcją dołączoną przez producenta. Jeśli Twój model posiada kondensator pracy, wepnij go pomiędzy dedykowane zaciski, a przewody fazowy i neutralny z sieci 230V podłącz bezpośrednio do uzwojenia głównego.

Nie zapomnij o uziemieniu – przewód ochronny musi być solidnie przytwierdzony do obudowy, co jest gwarancją Twojego bezpieczeństwa. Chcesz zmienić kierunek wirowania? Wystarczy zamienić końcówki uzwojenia pomocniczego względem głównego, upewniając się wcześniej, że prąd jest całkowicie odłączony.

Kondensator 4 wyjścia — co to jest i jak go podłączyć?

Dopiero po finalnym montażu sterowników, takich jak:

• wyłącznik kołyskowy,
• regulator,
• moduł soft-start,

możesz bezpiecznie uruchomić silnik bez obciążenia. Aby łatwiej dostrzec kierunek pracy wału, warto nakleić na niego niewielką papierową flagę. Na koniec sprawdź, czy jednostka pracuje stabilnie i nie pobiera zbyt dużo prądu, osiągając przy tym zadeklarowane parametry.
