Podłączenie cewki do silnika elektrycznego — jak to zrobić bezpiecznie?

Co to jest podłączenie cewki do silnika?

Prawidłowe podłączenie cewek to absolutny fundament pracy silnika elektrycznego. Cały proces sprowadza się do odpowiedniego spięcia uzwojeń, co pozwala wygenerować pole magnetyczne niezbędne do zamiany energii elektrycznej na ruch mechaniczny.

Schemat podłączenia silnika jednofazowego – krok po kroku

W konstrukcjach jednofazowych wykorzystuje się zazwyczaj dwa rodzaje uzwojeń:

• główne,
• pomocnicze.

Te uzwojenia dla poprawnego działania często wspiera kondensator rozruchowy lub pracy. Zupełnie inaczej wygląda to w wersjach trójfazowych, gdzie zwoje łączy się w układ:

• trójkąta,
• gwiazdy.

Wybór konkretnej konfiguracji jest podyktowany parametrami sieci zasilającej oraz mocą, jaką docelowo ma osiągnąć jednostka. Kluczem do sukcesu jest precyzyjne rozdzielenie przewodów:

• fazowych,
• ochronnych,
• neutralnych

zgodnie z wytycznymi producenta widniejącymi na tabliczce znamionowej. Od jakości tego montażu zależą tak istotne parametry jak:

• sprawność energetyczna,
• kierunek obrotów,
• moment startowy jednostki.

Wszelkie odstępstwa od standardów niemal zawsze kończą się problemami – od przegrzewania się uzwojeń i uszkodzenia izolacji po całkowitą awarię urządzenia. Właśnie dlatego tak ważne jest, aby każdy etap prac wykonywać z należytą starannością.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Jak bezpiecznie podłączyć cewkę do silnika?

Zanim przystąpisz do montażu, bezwzględnie odłącz zasilanie – to najważniejszy krok, który uchroni Cię przed niebezpiecznym porażeniem prądem. Następnie zajrzyj na tabliczkę znamionową urządzenia, aby upewnić się, że napięcie oraz moc silnika są zgodne z parametrami Twojej instalacji. Pamiętaj, aby zawsze sięgać po narzędzia z certyfikowaną izolacją i zakładać rękawice ochronne, co znacząco podniesie Twój komfort oraz bezpieczeństwo pracy.

Sam proces podłączenia zacznij od:

• zmierzenia rezystancji uzwojeń i stanu izolacji przy użyciu meggera,
• przymocowania przewodu ochronnego bezpośrednio do obudowy silnika,
• przypięcia fazowego oraz neutralnego do odpowiednich zacisków.

Jeśli pracujesz z układem jednofazowym, zwróć szczególną uwagę na kondensator pracy lub rozruchu – koniecznie rozładuj go przed kontaktem, aby uniknąć przykrej niespodzianki. Pamiętaj też, że właściwy przekrój przewodów to fundament – zapobiega ich przegrzewaniu się podczas eksploatacji. Całość warto zabezpieczyć bezpiecznikami lub wyłącznikami silnikowymi, które w sytuacjach awaryjnych odetną dopływ energii.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Na koniec wykonaj kilka testów:

• sprawdź ciągłość obwodu multimetrem,
• zmierz pobór prądu spoczynkowego.

Każdy etap montażu warto krótko udokumentować, ponieważ rzetelne notatki znacznie uproszczą ewentualną diagnostykę serwisową w przyszłości.

Jak czytać schemat podłączenia uzwojeń silnika?

Praca z dokumentacją techniczną silników zaczyna się od wnikliwego spojrzenia na tabliczkę znamionową oraz układ zacisków, oznaczonych standardowo jako U1-U2, V1-V2 i W1-W2. To właśnie te dane dyktują sposób konfiguracji uzwojeń, dostosowany do konkretnego napięcia w sieci.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

W jednostkach trójfazowych mamy do wyboru dwa podstawowe warianty:

• połączenie w gwiazdę – polega na spięciu końców uzwojeń w jeden punkt neutralny, co umożliwia bezpieczną pracę przy wyższym napięciu,
• układ w trójkąt – tworzy zamkniętą pętlę, optymalną dla zasilania o niższej wartości fazowej.

Jeśli natomiast mamy do czynienia z silnikiem jednofazowym, schemat wskaże nam precyzyjnie punkty podłączenia przewodów fazowego i neutralnego. Istotnym elementem jest tu kondensator rozruchowy lub pracy, którego miejsce w obwodzie również znajdziemy na rysunku.

Dokładna analiza dokumentacji wymaga zwrócenia uwagi na kilka kluczowych kwestii:

• parametry mocy i prądu znamionowego,
• instrukcję zmiany kierunku obrotów poprzez odpowiednie przełożenie przewodów,
• rozmieszczenie osprzętu sterowniczego, w tym styczników czy falowników.

Pamiętaj, że każdy symbol na schemacie musi pokrywać się z rzeczywistym układem na listwie zaciskowej. Prawidłowa konfiguracja to nie tylko kwestia poprawnej pracy urządzenia – to przede wszystkim ochrona izolacji przed przebiciem oraz zabezpieczenie podzespołów przed przegrzaniem.

Jak sprawdzić silnik jednofazowy? Bezpieczne pomiary i diagnostyka

Jak uwzględnić kondensator przy podłączeniu cewki silnika?

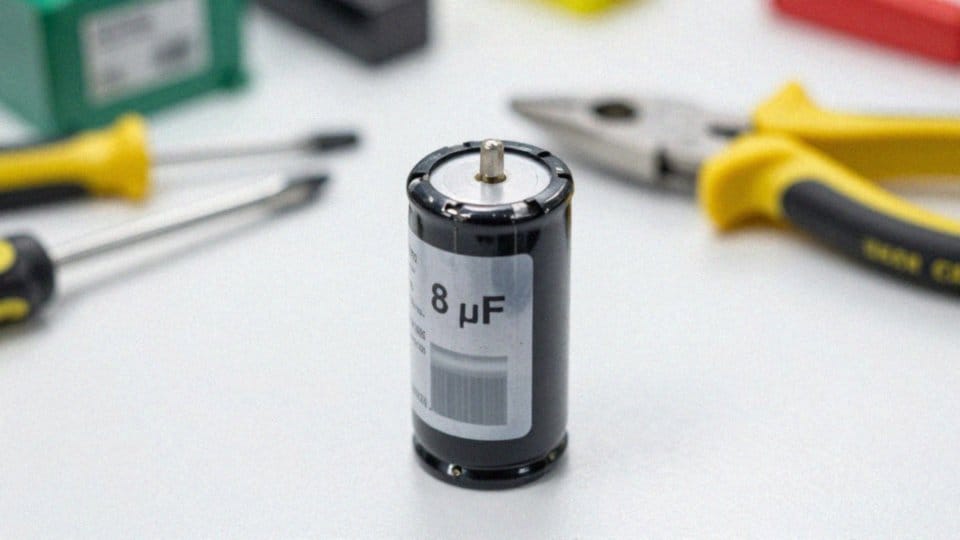

W silnikach jednofazowych to właśnie kondensator jest sercem układu, odpowiadając za niezbędne przesunięcie fazowe. Bez tego niewielkiego elementu maszyna nie byłaby w stanie ruszyć z miejsca ani utrzymać wydajnej pracy. Standardowe połączenie obejmuje wpięcie kondensatora pracy bezpośrednio pod zaciski uzwojenia głównego i pomocniczego, najczęściej oznaczone jako L1 oraz L2.

W popularnych jednostkach o mocy 0,18 kW zazwyczaj spotkamy podzespoły o pojemności 8 µF, choć dla stuprocentowej pewności zawsze należy zajrzeć na tabliczkę znamionową konkretnego silnika. Istnieje też kondensator rozruchowy, który wkracza do akcji tylko na chwilę – pomaga uzyskać odpowiedni moment startowy, a tuż po osiągnięciu pełnej prędkości obrotowej jest automatycznie odłączany.

Montaż kondensatora wymaga zachowania ostrożności. Przed przystąpieniem do prac warto upewnić się, że wybrany komponent jest zgodny ze specyfikacją producenta, a wszystkie połączenia zostały solidnie zaciśnięte. Ze względów bezpieczeństwa pamiętaj, aby zawsze rozładować kondensator, zanim dotkniesz jego styków.

Jak podłączyć kondensator rozruchowy do silnika jednofazowego? Krok po kroku

Błędy w doborze parametrów, takie jak:

• niewłaściwa pojemność,
• zbyt niskie napięcie,
• problemy z rozruchem,
• przegrzewanie się jednostki,
• spalenie uzwojeń.

to prosta droga do problemów. Jeśli silnik zaczyna szwankować, warto zacząć diagnostykę właśnie od pomiaru pojemności i testu izolacji kondensatora. Często zdarza się, że jego awaria daje objawy bardzo zbliżone do uszkodzenia samej cewki, dlatego nie warto montować części o niepewnym pochodzeniu, jeśli zależy nam na długiej i sprawnej pracy urządzenia.

Jak zmienić kierunek obrotów silnika?

Sposób zmiany kierunku obrotów silnika zależy głównie od jego typu zasilania. W przypadku modeli trójfazowych sprawa jest banalnie prosta: wystarczy zamienić ze sobą dowolne dwa przewody fazowe, choćby L1 z L2, bezpośrednio na listwie zaciskowej. Pamiętaj jednak, aby przed przystąpieniem do jakichkolwiek działań bezwzględnie odciąć dopływ prądu.

Jak podłączyć kondensator do pompy wody? Praktyczny przewodnik krok po kroku

Silniki jednofazowe są nieco bardziej wymagające. Tutaj zmiana wymaga już ingerencji w połączenia wewnętrzne – musisz zamienić miejscami końcówki cewki pomocniczej względem uzwojenia głównego, ściśle trzymając się przy tym wskazówek producenta. Poprawnie wykonana operacja sprawia, że kondensator zachowuje właściwe przesunięcie fazowe, co jest warunkiem koniecznym dla bezawaryjnej pracy jednostki.

Jeśli korzystasz z układów wyposażonych w falownik, cała procedura odbywa się programowo w sterowniku. Wystarczy aktywować odpowiednią funkcję, oszczędzając sobie ręcznego przełączania kabli. Bez względu na wybraną metodę, po każdej modyfikacji koniecznie przeprowadź krótki test rozruchowy. Warto przy tym kontrolować pobór prądu oraz pilnować temperatury pracy silnika. Dzięki takiej czujności zyskasz pewność, że wprowadzona zmiana nie odbiła się negatywnie na sprawności urządzenia.

Jak testować silnik po podłączeniu cewki?

Procedurę testową rozpoczynamy od dokładnych oględzin przewodów i weryfikacji stanu izolacji. Zanim podasz zasilanie, użyj meggera, aby sprawdzić rezystancję względem obudowy oraz między poszczególnymi fazami – to absolutna podstawa bezpieczeństwa. Następnie sięgnij po multimetr i porównaj zmierzoną rezystancję uzwojeń z wartościami zapisanymi na tabliczce znamionowej silnika. Dzięki temu szybko wykluczysz błędy montażowe czy uszkodzenia samych cewek.

Jak podłączyć kondensator przeciwzakłóceniowy? Praktyczny poradnik krok po kroku

Kolejny krok to krótki rozruch próbny. Podczas pracy jednostki wsłuchaj się w dźwięk silnika i sprawdź, czy całość obraca się płynnie, bez niepokojących wibracji, które mogłyby sugerować problemy mechaniczne. Warto przy okazji użyć cęgowego miernika prądu, aby upewnić się, że pobór energii nie przekracza norm.

W modelach jednofazowych koniecznie skontroluj kondensator – odbieganie od deklarowanej pojemności µF niemal zawsze kończy się kłopotami z rozruchem lub szybkim przegrzewaniem urządzenia. Jeśli pracujesz z silnikiem trójfazowym, skup się na równomierności obciążenia faz. Niewielkie różnice są dopuszczalne, ale spore odchylenia to sygnał ostrzegawczy, często wskazujący na awarię uzwojeń lub niewłaściwe połączenie w układzie gwiazda-trójkąt.

Gdy warunki na to pozwalają, przeprowadź test obciążeniowy, który najlepiej zweryfikuje stabilność mocy. Pamiętaj o regularnym dotykowym lub termowizyjnym sprawdzaniu temperatury obudowy. Jeśli silnik błyskawicznie staje się gorący, może to świadczyć o zwarciu międzyzwojowym lub przeciążeniu. Wszystkie wyniki skrupulatnie notuj. Jeśli cokolwiek wzbudzi Twój niepokój, przejrzyj styki zabezpieczeń i nie wahaj się przed pogłębioną diagnostyką – szybka reakcja pozwala uniknąć kosztownej awarii w przyszłości.

Kondensator 4 wyjścia — co to jest i jak go podłączyć?

Jakie są najczęstsze błędy w podłączeniu cewki do silnika?

Precyzja jest kluczem do bezpiecznego wykonywania połączeń elektrycznych, a większość awarii silników wynika bezpośrednio z błędów montażowych. Najczęstszym problemem okazuje się:

• niedbała izolacja przewodów, która niemal zawsze kończy się zwarciem,
• luźne styki na zaciskach, które niebezpiecznie podnoszą temperaturę złączy,
• pomyłka w identyfikacji żył fazowych, neutralnych lub ochronnych,
• pominięcie podłączenia uziemienia do obudowy, co naraża zdrowie użytkownika na bezpośrednie niebezpieczeństwo.

Problemy pojawiają się także przy konfigurowaniu zasilania. Błędne spięcie uzwojeń w gwiazdę lub trójkąt zazwyczaj bierze się ze złej interpretacji tabliczki znamionowej silnika. Nierzadko spotykamy się też z próbami uruchomienia jednostek trójfazowych w sieciach jednofazowych bez niezbędnego osprzętu sterującego, co w praktyce uniemożliwia poprawną pracę. Jeśli dobierzemy kondensator o złej pojemności lub zbyt niskim napięciu, ryzykujemy nie tylko kłopoty z rozruchem, ale i trwałe spalenie cewki.

Wszelkie symptomy nieprawidłowego działania – od nadmiernego hałasu czy nierównomiernych obrotów, po zwiększony pobór prądu – wymagają błyskawicznej reakcji. Zanim jednak założymy najgorsze, warto pamiętać, że często to zużyty kondensator, a nie sama cewka, jest źródłem awarii. Dlatego rzetelna diagnostyka musi obejmować pomiar całego układu. Warto też rozważyć zastosowanie falownika, jeśli parametry sieci odbiegają od normy, co skutecznie chroni urządzenie.

Jak podłączyć kondensator rozruchowy do kosiarki? Praktyczny poradnik krok po kroku

Na koniec pamiętajmy, że praca przy silniku pod napięciem jest niedopuszczalna, a staranna weryfikacja połączeń po montażu to jedyny sposób na uniknięcie późniejszych komplikacji.
