Jak odwrócić obroty silnika jednofazowego? Metody i porady krok po kroku

Jak działa odwracanie obrotów silnika jednofazowego?

Aby zmienić kierunek obrotów silnika jednofazowego, trzeba odwrócić działanie pola magnetycznego. Osiąga się to poprzez odwrócenie przepływu prądu w jednym z uzwojeń – głównym lub pomocniczym. W typowym silniku zasilanym napięciem 230V na tabliczce zaciskowej znajdziesz cztery wyprowadzenia, które łączą uzwojenie podstawowe z roboczym, wspieranym przez kondensator.

Schemat podłączenia silnika jednofazowego – krok po kroku

Kluczem do sukcesu jest zamiana końcówek uzwojenia pomocniczego przy kondensatorze. Taki zabieg wywołuje odpowiednie przesunięcie fazowe, które niejako zmusza wirnik do zmiany kierunku pracy. Możesz przeprowadzić tę operację samodzielnie, przekładając przewody na zaciskach silnika, lub zainstalować wygodny przełącznik pakietowy typu prawo-lewo.

W bardziej skomplikowanych systemach przemysłowych za przełączanie odpowiadają układy styczników. Każda modyfikacja połączeń elektrycznych w wybranym uzwojeniu bezpośrednio oddziałuje na fazę prądu, pozwalając na swobodne sterowanie ruchem silnika bez konieczności ingerowania w jego wewnętrzną konstrukcję.

Dlaczego kondensator jest potrzebny w silniku jednofazowym?

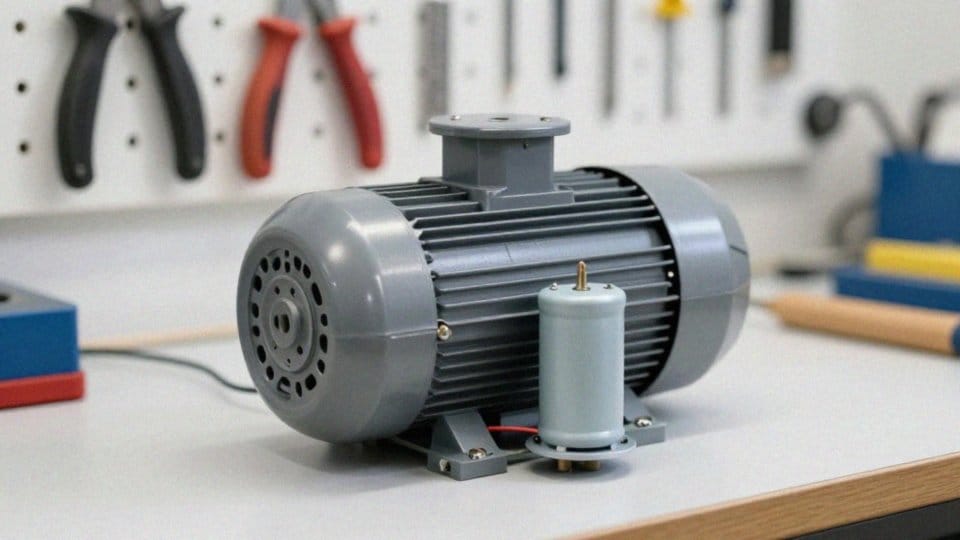

Kondensator pełni w jednofazowych silnikach indukcyjnych rolę absolutnie kluczową. To właśnie dzięki niemu możliwe jest wytworzenie niezbędnego do pracy wirującego pola magnetycznego, którego czysty prąd jednofazowy nie byłby w stanie sam wygenerować. Umieszczony szeregowo w obwodzie uzwojenia pomocniczego element ten dba o właściwe przesunięcie fazowe względem prądów płynących przez uzwojenie główne.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Brak tego komponentu sprawiłby, że silnik po prostu nie ruszy z miejsca – chyba że zdecydujemy się na ryzykowną próbę ręcznego wprawienia go w ruch. Dobór odpowiedniego podzespołu zależy od specyfiki napędu. Często stosowane kondensatory rozruchowe charakteryzują się większą pojemnością i są wyłączane z układu, gdy maszyna osiągnie wymagane obroty. Odmienną funkcję pełni kondensator pracy; ma on mniejszą pojemność i pozostaje aktywny przez cały cykl działania silnika.

Pamiętajmy, że parametry techniczne wyrażone w mikrofaradach muszą bezwzględnie zgadzać się z wytycznymi producenta, gdyż tylko wtedy możemy liczyć na wysoką sprawność i stabilną pracę urządzenia. Bezpieczeństwo jest jednak priorytetem. Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy upewnić się, że zasilanie zostało całkowicie odcięte. Co więcej, nigdy nie wolno zapominać o bezpiecznym rozładowaniu kondensatora. Nawet po wyłączeniu urządzenia może on wciąż magazynować ładunek elektryczny, co stanowi realne zagrożenie dla serwisanta.

Którą metodę wybrać: zamiana uzwojenia czy użycie przełącznika?

Wybór sposobu zmiany obrotów silnika zależy głównie od tego, jak często wykonujemy tę operację oraz jak bardzo chcemy zautomatyzować cały proces. Jeśli modyfikacje są dokonywane rzadko, najprostszym i najtańszym rozwiązaniem jest ręczne przepięcie przewodów na tabliczce zaciskowej. Choć metoda ta nie wymaga inwestycji w dodatkowy osprzęt, wiąże się z koniecznością bezpośredniej ingerencji w układ za każdym razem.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Gdy potrzebujemy zmieniać kierunek pracy częściej, warto zainwestować w przełącznik pakietowy. Znacznie podnosi on komfort obsługi, uwalniając nas od kłopotliwego majstrowania przy stykach. Z kolei w zaawansowanych instalacjach, gdzie liczy się pełna automatyzacja, najlepiej sprawdzają się układy oparte na stycznikach, sterownikach PLC lub sensorach obciążenia. Pozwalają one na włączenie wyłączników silnikowych oraz modułów podnapięciowych, co realnie zwiększa trwałość i bezpieczeństwo całego systemu.

W najbardziej wymagających scenariuszach, gdzie kluczowe znaczenie ma płynna regulacja, niezastąpiony okazuje się falownik. To nowoczesne urządzenie pozwala nie tylko elektronicznie odwrócić obroty, ale także precyzyjnie kontrolować moment obrotowy i chronić silnik w ramach jednego modułu. Podsumowując, decyzję o wyborze konkretnej metody warto oprzeć na chłodnej kalkulacji kosztów inwestycyjnych w zestawieniu ze skalą trudności zadania, które stoi przed urządzeniem.

Dlaczego trzeba wyłączyć zasilanie przed zmianą obrotów?

Manipulowanie przewodami lub zmienianie ustawień styków, gdy urządzenie pozostaje pod napięciem, to prosta droga do groźnego zwarcia. Taki incydent nie tylko trwale uszkadza uzwojenia i kondensator, ale może wywołać gwałtowny łuk elektryczny, który potrafi stopić stycznik, stanowiąc przy tym bezpośrednie zagrożenie dla Twojego zdrowia lub życia.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Dlatego przed przystąpieniem do jakichkolwiek prac serwisowych absolutnie konieczne jest odcięcie zasilania. Najpierw warto zweryfikować stan techniczny zabezpieczeń, w tym:

• bezpieczników,
• wyłączników nadprądowych,
• wyłączników silnikowych.

Zanim dotkniesz zacisków, upewnij się, że cewki styczników są wyłączone, a w kondensatorze nie zgromadziła się już żadna energia. W nowoczesnych systemach automatyki stosuje się specjalne blokady sprzętowe oraz odpowiednio zaprojektowaną logikę sterowania, które skutecznie uniemożliwiają zmianę stanu pracy pod obciążeniem. Pamiętaj, że skrupulatne przestrzeganie zaleceń producenta to nie tylko kwestia poprawnej eksploatacji sprzętu, ale przede wszystkim najlepsza polisa dla bezpieczeństwa pracującego przy nim personelu.

Kiedy wykonać pomiar rezystancji uzwojeń?

Wykrywanie usterek silnika elektrycznego zaczyna się od pomiaru rezystancji w konkretnych sytuacjach – gdy sprzęt odmawia posłuszeństwa, traci moc, nadmiernie się nagrzewa lub nieoczekiwanie zmienia obroty. Zastosowanie omomierza pozwala błyskawicznie namierzyć:

• przerwy w obwodzie,
• zwarcia międzyfazowe,
• przebicia do masy,
• uszkodzenia izolacji uzwojeń.

Taką diagnostykę warto włączyć w stały harmonogram prac konserwacyjnych oraz traktować jako standardowy element napraw przy wymianie:

• łożysk,
• kół pasowych,
• sprzęgieł,

gdyż każdy opór mechaniczny bezpośrednio wpływa na kondycję silnika. Zanim przystąpisz do pracy, bezwzględnie odłącz zasilanie, rozładuj kondensatory i odizoluj styczniki, by uzyskać wiarygodne wyniki. Zgromadzone odczyty najlepiej zestawić z wytycznymi producenta lub porównać rezystancję uzwojenia głównego z pomocniczym. Jeśli to drugie znacząco odbiega od normy, jednostka może mieć problem z rozruchem, a nawet samoczynnie stawać w trakcie pracy. Pamiętaj, że wynik bliski zeru zazwyczaj sugeruje zwarcie zwojowe, podczas gdy wskazanie nieskończoności to jasny sygnał o przerwaniu obwodu. Systematyczna kontrola uzwojeń to najlepszy sposób na uniknięcie kosztownych awarii i błyskawiczną lokalizację feralnych części.

Podłączenie cewki do silnika elektrycznego — jak to zrobić bezpiecznie?

Jak zamienić końcówki uzwojenia pomocniczego według tabliczki?

Zanim przejdziesz do jakichkolwiek działań, koniecznie odłącz zasilanie i upewnij się, że kondensator jest całkowicie rozładowany. Twoim pierwszym krokiem powinno być zlokalizowanie na tabliczce zaciskowej styków uzwojenia pomocniczego, które standardowo oznaczane są symbolami Z1 oraz Z2. Sięgnij po dołączony przez producenta schemat, aby mieć pewność, gdzie dokładnie powinny trafić poszczególne przewody.

Odwrócenie kierunku obrotów silnika wymaga zamiany końcówek Z1 i Z2 miejscami. Po odpięciu przewodów przełóż je na przeciwne punkty – ten, który dotychczas był w Z1, wyląduje w Z2 i odwrotnie. Taka modyfikacja konfiguracji uzwojenia zmienia kierunek pola magnetycznego, co błyskawicznie przełoży się na zmianę ruchu wirnika. Jeśli budowa maszyny na to pozwala, alternatywnie możesz zamienić miejscami końcówki uzwojenia głównego, czyli U1 oraz U2; efekt końcowy będzie identyczny.

Gdy uporasz się z zamianą, sprawdź dokładnie dokręcenie wszystkich styków. Stabilne połączenie bez jakichkolwiek luzów to podstawa, która zapobiega niebezpiecznemu iskrzeniu. Pamiętaj, aby przywrócić szeregowe połączenie kondensatora z uzwojeniem pomocniczym, zachowując oryginalny układ.

Jak sprawdzić silnik jednofazowy? Bezpieczne pomiary i diagnostyka

Przed włączeniem zasilania warto jeszcze użyć omomierza, aby wykluczyć przypadkowe zwarcia oraz skontrolować poprawność rezystancji. Pierwsze uruchomienie wymaga czujności. Jeśli podczas pracy silnik generuje nietypowe drgania, nadmierny hałas lub pobiera zbyt dużo prądu, natychmiast przerwij zasilanie i zweryfikuj montaż.

Równie istotną kwestią jest dobór odpowiednich zabezpieczeń, takich jak wyłączniki silnikowe czy bezpieczniki, które chronią uzwojenia przed awarią. W sytuacjach, gdy schemat wydaje się niejasny, nie ryzykuj – sięgnij po dokumentację techniczną lub skonsultuj się z elektrykiem.
