Jak sprawdzić kondensator rozruchowy silnika jednofazowego? Praktyczny poradnik

Co to jest kondensator rozruchowy silnika jednofazowego?

Kondensator rozruchowy pełni rolę kluczowego komponentu pasywnego, generując sztuczną drugą fazę w silnikach jednofazowych. Jego obecność zapewnia wymagane przesunięcie fazowe pomiędzy uzwojeniem głównym a pomocniczym, co daje urządzeniu niezbędny zastrzyk energii potrzebny do wystartowania. Trudno wyobrazić sobie bez nich działanie popularnych sprzętów AGD, takich jak:

• pralki,
• suszarki,
• kompresory w lodówkach.

Najczęściej spotykane modele, często oznaczane jako CBB60 lub CBB61, to kondensatory foliowe zaprojektowane do pracy z prądem zmiennym o częstotliwości 50/60 Hz i napięciu znamionowym rzędu 450 V. Przyjmuje się, że bezpieczny dobór podzespołu wymaga pojemności w przedziale od 70 do 100 µF na każdy kilowat mocy silnika. Warto rozróżnić dwa typy tych elementów:

• kondensatory pracy, pozostające w obwodzie stale,
• wersje chwilowe, które pełnią swoją funkcję jedynie podczas rozruchu – po osiągnięciu przez wirnik ok. 70–80% prędkości nominalnej wyłącznik odśrodkowy automatycznie je odcina.

Odpowiednie dopasowanie tych parametrów nie tylko gwarantuje płynny start maszyny, ale przede wszystkim znacząco wydłuża życie uzwojeń. Z dbałości o nasze bezpieczeństwo, każdy kondensator musi spełniać rygorystyczne normy jakościowe, co pozwala na bezawaryjne korzystanie z urządzeń elektrycznych zarówno w domu, jak i w przemyśle.

Schemat podłączenia silnika jednofazowego – krok po kroku

Jak rozpoznać uszkodzenie kondensatora rozruchowego?

Diagnostykę kondensatora rozruchowego warto zacząć od dokładnych oględzin jego obudowy. Każde wybrzuszenie, ślady przypalenia, wycieki elektrolitu czy widoczne pęknięcia są jasnym sygnałem, że element wymaga niezwłocznej wymiany. Gdy gołym okiem nie widać żadnych nieprawidłowości, należy przyjrzeć się zachowaniu samego urządzenia.

O awarii kondensatora w wentylatorach czy pompach często świadczy:

• charakterystyczne, głośne buczenie silnika po podłączeniu zasilania,
• problem z nabraniem obrotów,
• niestabilna praca pod obciążeniem.

Prawdopodobnie kondensator stracił początkowy moment rozruchowy. Niekiedy przyczyną jest naturalne zużycie materiału, przez co kondensator traci swoją pierwotną pojemność. Dość ewidentnym znakiem takiej usterki jest sytuacja, w której silnik załącza się dopiero po ręcznym wprawieniu wirnika w ruch.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

W takich przypadkach warto sięgnąć po multimetr i wykonać fachowe pomiary elektryczne. Dopiero rzetelna weryfikacja parametrów pozwoli mieć pewność, że winowajcą jest właśnie ten podzespół i podjąć ostateczną decyzję o montażu nowego elementu.

Jak bezpiecznie odłączyć kondensator rozruchowy?

Zanim zabierzesz się za demontaż urządzenia, koniecznie odłącz je od zasilania i upewnij się, że w instalacji nie ma napięcia. Pamiętaj, że kondensatory potrafią magazynować ładunek nawet po odcięciu prądu, dlatego musisz je bezpiecznie rozładować za pomocą rezystora o odpowiednich parametrach. Unikaj tworzenia bezpośrednich zwarć, chyba że producent sprzętu wyraźnie na to pozwala. Aby zminimalizować ryzyko porażenia, zawsze sięgaj po narzędzia z dobrą izolacją.

W przypadku zauważenia uszkodzeń, takich jak:

• wybrzuszenia,
• ślady spalenizny,
• inne widoczne uszkodzenia.

pod żadnym pozorem nie dotykaj elementu gołymi dłońmi – użyj rękawic ochronnych. Wymieniając podzespół na płytce drukowanej, wykorzystaj precyzyjną lutownicę. Gdy już rozładujesz kondensator, ostrożnie odepnij przewody, zwracając baczną uwagę na jakość izolacji i trwałość połączeń. Dobierając nowy komponent, kieruj się napięciem znamionowym oraz klasą bezpieczeństwa, co zagwarantuje niezawodność i zgodność z normami. Na koniec oceń stan wymontowanej części i zdecyduj o jej właściwej utylizacji.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Jak zmierzyć pojemność kondensatora rozruchowego miernikiem?

Pojemność kondensatora najłatwiej sprawdzisz przy użyciu multimetru z dedykowaną funkcją lub specjalistycznego miernika. Zanim jednak przejdziesz do działania, pamiętaj o:

• całkowitym odłączeniu podzespołu od zasilania,
• bezpiecznym rozładowaniu kondensatora.

To absolutna podstawa bezpieczeństwa. Gdy urządzenie jest już gotowe, ustaw zakres pomiarowy tak, aby odpowiadał wartościom µF wskazanym na obudowie – dotyczy to szczególnie popularnych modeli, takich jak CBB60 czy CBB61. Po stabilnym dociśnięciu sond do wyprowadzeń, odczytaj wynik na wyświetlaczu. Aby diagnoza była kompletna, zestaw otrzymaną cyfrę z parametrami znamionowymi podanymi na tabliczce znamionowej kondensatora. Jeśli zauważysz drastyczny spadek pojemności względem normy producenta, oznacza to zazwyczaj, że element jest zużyty lub trwale uszkodzony.

Co jeśli Twój multimetr nie posiada funkcji pomiaru pojemności? W takiej sytuacji możesz próbować ocenić stan kondensatora omomierzem poprzez obserwację zjawiska ładowania, jednak to tylko ogólny test poglądowy. Rzetelna weryfikacja kondensatora rozruchowego wymaga dokładnego pomiaru w mikrofaradach. Wszelkie znaczące odchylenia od specyfikacji powinny być sygnałem do natychmiastowej wymiany komponentu. Tylko sprawny podzespół zagwarantuje odpowiedni moment startowy dla całego urządzenia.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

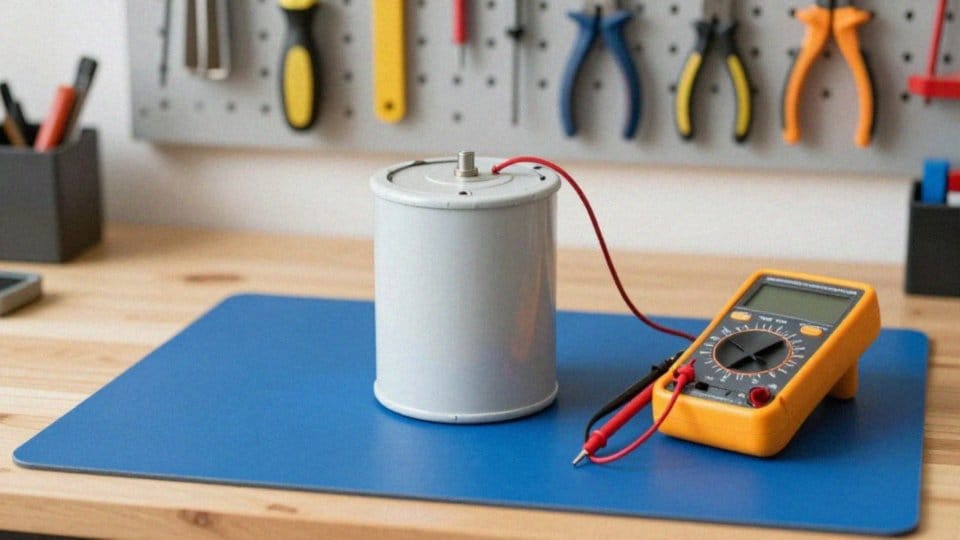

Jak zmierzyć rezystancję kondensatora rozruchowego multimetrem?

Diagnostyka przy użyciu omomierza to świetny sposób, aby wykryć wewnętrzne zwarcia lub nieszczelności kondensatora. Zanim przystąpisz do pracy, koniecznie wypnij go z urządzenia i upewnij się, że jest całkowicie rozładowany – kwestia bezpieczeństwa jest tu priorytetem.

Po przestawieniu multimetru na pomiar rezystancji i wybraniu odpowiedniego zakresu, przyłóż sondy do zacisków. Jeśli komponent jest sprawny, wskazania zaczną rosnąć, co jest efektem ładowania się kondensatora energią pochodzącą z miernika. Docelowo wartość powinna zbliżać się do nieskończoności. Gdy jednak multimetr wskaże niemal zero, a wynik nie wykazuje tendencji wzrostowej, masz do czynienia z wewnętrznym zwarciem.

Dla pewności warto powtórzyć test, zamieniając sondy miejscami. Prawidłowy kondensator powinien zachować się identycznie w obu próbach. Przy okazji sprawdź też, czy między obudową a wyprowadzeniami nie występuje przebicie do masy. Jeśli miernik uparcie pokazuje bardzo niską rezystancję, diagnoza jest jasna: podzespół kwalifikuje się wyłącznie do wymiany. Takie uszkodzenie wyklucza go z dalszej pracy w obwodzie, więc nie warto ryzykować naprawy na chybił trafił.

Jak działa kondensator rozruchowy? Zasady działania i zastosowania

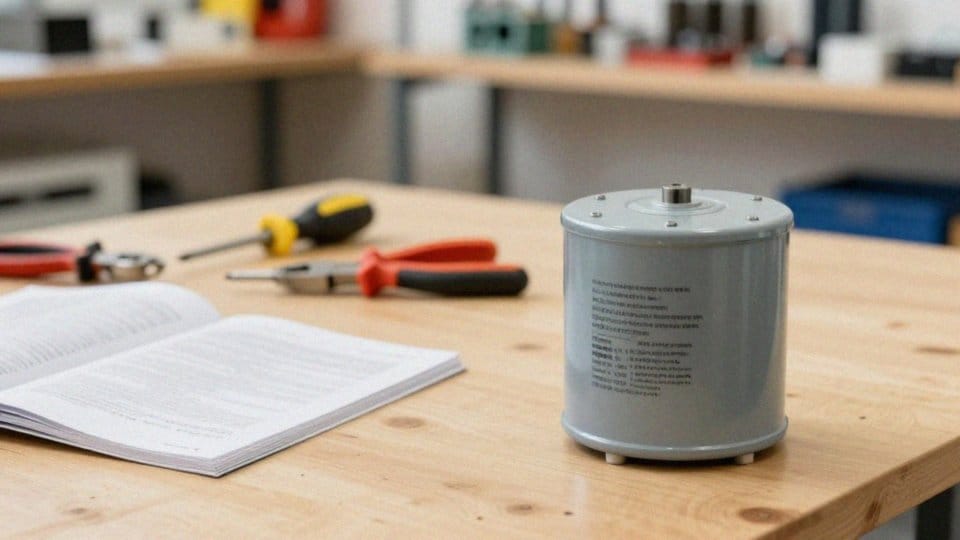

Jak dobrać pojemność do mocy silnika jednofazowego?

Dobór odpowiedniego kondensatora rozruchowego opiera się przede wszystkim na mocy silnika oraz wskazówkach zawartych w jego dokumentacji technicznej. Przyjmuje się, że na każdy kilowat mocy powinno przypadać od 70 do 100 µF, jednak warto pamiętać, że specyfika konstrukcji uzwojeń może wymuszać inne parametry – dlatego to tabele producenta powinny być głównym punktem odniesienia.

Podczas wyliczeń nie można pominąć wpływu napięcia znamionowego oraz częstotliwości pracy równej 50 Hz. Błędy w doborze pojemności niosą za sobą konkretne konsekwencje:

• Zbyt niska wartość osłabia moment startowy, przez co jednostka napędowa męczy się przy rozruchu pod obciążeniem,
• Zbyt wysoka pojemność skutkuje nadmiernym przepływem prądu w uzwojeniu pomocniczym, co nieuchronnie prowadzi do groźnego przegrzewania się silnika.

Decydując o wyborze konkretnego podzespołu, przeanalizuj wymaganą siłę rozruchu dla danego urządzenia oraz dopuszczalne obciążenie cieplne. Jeśli mimo tych wskazówek masz wątpliwości lub nie dysponujesz kartą katalogową konkretnego modelu, najlepszym rozwiązaniem będzie kontakt z fachowym serwisem. Unikanie przypadkowych zamienników o odmiennej charakterystyce to najprostszy sposób, by chronić instalację i zapewnić silnikowi długowieczność oraz najwyższą sprawność.

Jak odwrócić obroty silnika jednofazowego? Metody i porady krok po kroku

Jaką klasę bezpieczeństwa powinien mieć kondensator rozruchowy?

Dobór właściwego kondensatora decyduje o żywotności i bezawaryjnej pracy sprzętów elektrycznych. Najpopularniejsze modele, czyli CBB60 oraz CBB61, muszą spełniać surowe wymogi dla instalacji prądu przemiennego o napięciu 450V i standardowej częstotliwości. Kluczem do trwałości jest tutaj wysoka odporność na przebicia oraz stabilność termiczna, co zawsze powinno być poparte stosownymi atestami.

Przy zakupie warto wziąć pod uwagę kilka kluczowych aspektów:

• zdolność do pracy impulsowej, co staje się priorytetem w silnikach wymagających dużego momentu rozruchowego,
• obudowa o właściwościach samogaszących, która w razie awarii drastycznie zmniejsza ryzyko zapłonu,
• wymagana klasa ochrony, co zagwarantuje pełne bezpieczeństwo podczas eksploatacji.

Wymieniając zużyty element, zawsze trzymaj się wytycznych producenta. Stosowanie tańszych zamienników o niższej klasie napięciowej lub takich, które nie posiadają certyfikatów, to prosta droga do szybkiej awarii, a nawet trwałego uszkodzenia uzwojeń silnika. W instalacjach o znaczeniu krytycznym warto podwójnie sprawdzić zgodność z normami technicznymi. Inwestycja w części o tych samych lub nawet lepszych parametrach to najbardziej skuteczny sposób na uniknięcie kosztownych problemów w przyszłości.
