Kondensator w silnikach jednofazowych — jak działa i jak go dobrać?

Co to jest kondensator w silnikach jednofazowych?

Kondensator, złożony z metalowych okładzin przedzielonych dielektrykiem, pełni kluczową rolę w pracy silników jednofazowych. To właśnie dzięki niemu możliwe jest wytworzenie wirującego pola magnetycznego, powstającego na skutek niezbędnego przesunięcia fazowego między uzwojeniem głównym a pomocniczym. Bez tego niepozornego elementu jednostka napędowa nie byłaby w stanie samodzielnie ruszyć z miejsca.

Schemat podłączenia silnika jednofazowego – krok po kroku

W praktyce stosuje się dwa typy tych podzespołów:

• rozruchowe,
• robocze.

Standardowe modele oferują pojemność w zakresie od 20 µF do 200 µF, pracując przy napięciu rzędu 400-450 V AC. Producent wyposażył je w wygodne przewody, które znacząco upraszczają kwestie montażowe. Na co dzień spotykamy je w wielu domowych i przemysłowych urządzeniach. Znajdziemy je w:

• układach chłodzenia lodówek oraz klimatyzatorów,
• mechanizmach pralek,
• pompach wodnych,
• kompresorach powietrza,
• wentylatorach,
• wywietrznikach.

Ich obecność jest po prostu niezbędna dla prawidłowego funkcjonowania większości silników jednofazowych.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Jak powstaje przesunięcie fazowe w silniku jednofazowym?

Wpięcie kondensatora między fazę a uzwojenie pomocnicze silnika to sprawdzony sposób na wymuszenie odpowiedniego przebiegu prądu, odmiennego od tego w uzwojeniu głównym. Dzięki swoim fizycznym właściwościom komponent ten przesuwa fazę napięcia, co w praktyce generuje dwie odrębne składowe pola magnetycznego. Ich nałożenie skutkuje powstaniem pola wirującego, które dostarcza niezbędnej siły do wprawienia wirnika w ruch.

Właściwie dobrana pojemność nie tylko gwarantuje odpowiedni moment rozruchowy, ale także stabilizuje przesunięcie fazowe, optymalizując przy tym obciążenie indukcyjne jednostki. To klucz do wydajnej pracy – zapobiega niepotrzebnemu grzaniu się uzwojeń i eliminuje kłopoty z samostartem.

Warto jednak pamiętać, że dobór kondensatora musi być precyzyjny. Zarówno zbyt mała, jak i przesadnie wysoka wartość pojemności negatywnie wpływają na moment obrotowy, znacząco obniżając sprawność całego układu napędowego.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Czym różni się kondensator rozruchowy od kondensatora pracy?

Kondensator rozruchowy to kluczowy element wspomagający start silnika, którego głównym zadaniem jest zwiększenie momentu obrotowego w krytycznej fazie uruchamiania. Jego działanie jest chwilowe: wprowadzany do obwodu dzięki przekaźnikowi lub wyłącznikowi odśrodkowemu, wspomaga maszynę jedynie do momentu, gdy ta osiągnie około 75% prędkości znamionowej. Dzięki wysokiej pojemności, często rzędu 70 µF na każdy kilowat mocy, kondensator ten skutecznie pokonuje bezwładność urządzenia.

Zupełnie inaczej pracuje kondensator pracy, który pozostaje wpięty w obwód przez cały czas funkcjonowania silnika. Jego obecność gwarantuje płynność rotacji oraz stabilność wirującego pola magnetycznego. Choć posiada znacznie mniejszą pojemność niż jego odpowiednik rozruchowy, musi wykazywać się dużą trwałością przy pracy ciągłej pod napięciem 400–450 V AC. Wybór odpowiedniej technologii wykonania ma tutaj kluczowe znaczenie.

Najchętniej sięga się po modele foliowe, cenione za wysoką odporność i długą żywotność w warunkach stałego obciążenia. Z kolei warianty elektrolityczne wykorzystuje się znacznie rzadziej, gdyż kiepsko znoszą długotrwały przepływ prądu. Warto pamiętać, że każdy błąd w doborze kondensatora kończy się tragicznie dla silnika – od problemów z samodzielnym startem po poważne przegrzanie uzwojeń.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Jak dobrać pojemność kondensatora do mocy silnika?

Wybór odpowiedniego kondensatora dla silnika klatkowego zależy przede wszystkim od jego parametrów technicznych oraz oczekiwanego momentu rozruchowego. Choć istnieją ogólne wytyczne – sugerujące od 30 do 50 µF na każdy kilowat mocy w przypadku pracy ciągłej i około 70 µF dla rozruchu – to w praktyce należy kierować się przede wszystkim wytycznymi producenta. Wartości te są ściśle skorelowane ze standardem zasilania 230 V, częstotliwością 50 Hz, współczynnikiem cosϕ oraz charakterem obciążenia mechanicznego.

Przykładowo:

• jednostka o mocy 580 W wymaga zastosowania elementu 20 µF,
• w silniku 1,1 kW optymalnym rozwiązaniem będzie kondensator 25 µF.

Kluczowym punktem odniesienia jest zawsze tabliczka znamionowa, na której zawarto precyzyjne dane techniczne. Nie warto dobierać komponentów na własną rękę, gdyż eksperymenty ze zbyt dużą lub zbyt małą pojemnością mogą doprowadzić do poważnych awarii, takich jak nadmierne grzanie się uzwojeń czy niekontrolowany wzrost poboru prądu. Aby mieć pewność co do poprawności doboru, najbezpieczniej jest wykonać pomiar prądu w uzwojeniu roboczym, co pozwala na trafną ocenę charakterystyki pracy napędu.

Jaki kondensator do silnika 0,75 kW? Kluczowe parametry i dobór

Niewłaściwie dopasowana pojemność nie tylko obniża ogólną sprawność całego układu, ale również skraca żywotność silnika. Dlatego tak istotne jest, aby podczas wyboru uwzględnić nie tylko obciążenie maszyny, ale także to, jak wybrany komponent zachowa się w warunkach zmiennej temperatury pracy.

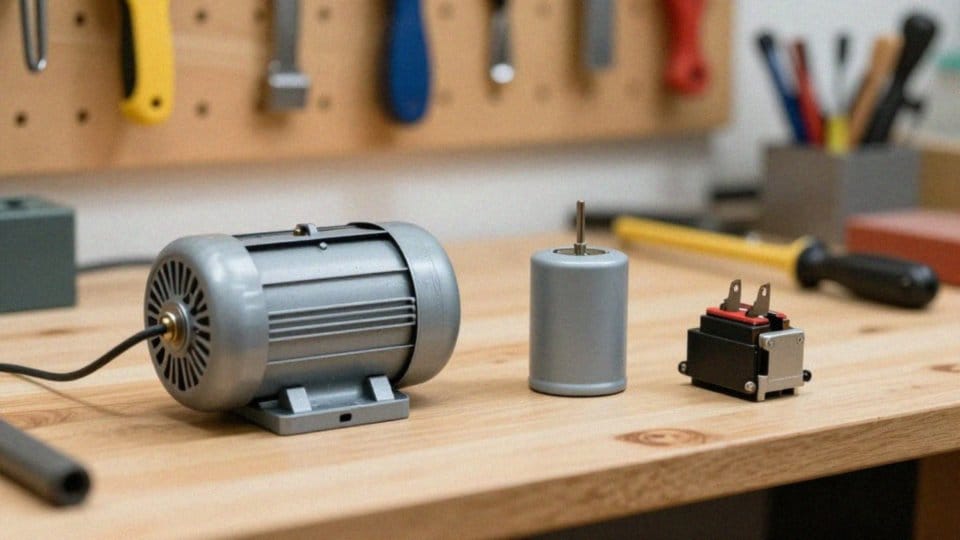

Jak działa wyłącznik odśrodkowy przy rozruchu silnika?

Wyłącznik odśrodkowy pełni rolę mechanicznego strażnika, który w momencie startu silnika aktywuje układ rozruchowy. Jego zadaniem jest chwilowe włączenie kondensatora, co znacząco zwiększa moment obrotowy i pozwala maszynie bez trudu pokonać opory spoczynkowe. Cały proces opiera się na prostym prawie fizyki: wirujący wał generuje siłę odśrodkową, która steruje stykami urządzenia.

Gdy silnik rozkręci się do około trzech czwartej swojej prędkości znamionowej, układ automatycznie rozłącza kondensator. Jest to niezbędne, ponieważ elementy te nie są przystosowane do pracy pod stałym napięciem – zbyt długie działanie groziłoby ich szybkim przegrzaniem lub trwałym uszkodzeniem. Choć klasyczne rozwiązania mechaniczne wciąż są powszechnie stosowane, nowoczesna technika coraz częściej stawia na przekaźniki czasowe lub układy elektroniczne.

Jak sprawdzić kondensator rozruchowy silnika jednofazowego? Praktyczny poradnik

Niezależnie od wybranej metody, nadrzędnym celem pozostaje precyzyjne odcięcie zasilania kondensatora w odpowiednim momencie. Warto pamiętać o regularnych przeglądach instalacji. Upewnij się, że styki są czyste, a mechanizm pracuje płynnie i nie ulega zakleszczeniu – to kluczowa sprawa dla zachowania sprawności uzwojeń silnika przez długie lata.

Jak sprawdzić czy kondensator jest uszkodzony?

Diagnostykę kondensatora najlepiej zacząć od obserwacji pracy silnika. Problemy z rozruchem, wahania obrotów, uporczywe buczenie czy metaliczne stukanie to sygnały ostrzegawcze, które często zdradzają awarię tego podzespołu. Uszkodzony kondensator objawia się też:

• utratą momentu obrotowego,
• nadmiernym grzaniem się uzwojeń,
• większym poborem energii elektrycznej.

Pierwszym krokiem jest zawsze dokładna inspekcja wizualna. Jeśli obudowa jest spuchnięta, widać na niej ślady wyciekającego elektrolitu lub charakterystyczne nadpalenia, nie ma sensu szukać dalej – element nadaje się tylko do wymiany. Gdy jednak z zewnątrz wszystko wygląda poprawnie, warto sięgnąć po multimetr z funkcją pomiaru pojemności w mikrofaradach. Otrzymany wynik wystarczy skonfrontować z etykietą znamionową, a odchylenie przekraczające 10 procent wskazuje na postępującą degradację dielektryka. Czasami trudniejsze usterki wymagają sprawdzenia rezystancji izolacji, co pozwala wykryć ryzykowne upływności prądu. Nawet jeśli pomiar pojemności wypada pomyślnie, niesymetryczne napięcia na uzwojeniach bywają dowodem na to, że pod wpływem rzeczywistego obciążenia kondensator przestaje trzymać parametry. W takich sytuacjach jedynym słusznym wyborem jest montaż nowego podzespołu. Pamiętaj, aby dobrać zamiennik o identycznych parametrach, zwracając szczególną uwagę na dopasowanie zarówno pojemności, jak i napięcia pracy.

Jak działa kondensator rozruchowy? Zasady działania i zastosowania

Jak bezpiecznie wymienić i rozładować kondensator?

Zanim przystąpisz do jakichkolwiek napraw, pamiętaj o bezwzględnym odłączeniu sprzętu od sieci. Szczególną uwagę zachowaj przy wymianie kondensatora, który nawet po wyłączeniu zasilania może być naładowany do niebezpiecznego poziomu. Aby bezpiecznie pozbyć się energii, skorzystaj z rezystora o wartości kilkunastu kiloomów, dołączając go bezpośrednio do styków podzespołu. Taka metoda zapewnia powolny rozładunek, eliminując ryzyko iskrzenia oraz uszkodzenia delikatnych elementów.

Absolutnie unikaj zwierania zacisków śrubokrętem, ponieważ gwałtowny przeskok iskry grozi trwałym nadpaleniem izolacji. Kiedy uznasz, że proces rozładowywania dobiegł końca, użyj miernika uniwersalnego, by upewnić się, że w układzie nie ma już żadnego napięcia. Przy doborze nowej części zwróć uwagę, aby posiadała identyczną pojemność oraz zgodne napięcie pracy.

Podczas montażu zachowaj oryginalny schemat połączeń, nie zapominając o precyzyjnym podpięciu przekaźnika rozruchowego czy wyłącznika odśrodkowego. Solidne dokręcenie przewodów to klucz do uniknięcia późniejszych awarii i iskrzenia, które często trapią domowe urządzenia. Na koniec przeprowadź test rozruchowy, uważnie obserwując pobór prądu przez silnik i temperaturę uzwojeń.

Jak odwrócić obroty silnika jednofazowego? Metody i porady krok po kroku

Jeśli zauważysz cokolwiek niepokojącego lub masz wątpliwości co do poprawnej instalacji, nie ryzykuj i powierz zadanie profesjonalnemu serwisowi.
