Jak dobrać kondensator do silnika? Wzór i praktyczne porady

Czym jest kondensator i jak działa?

Kondensator to pasywny podzespół, którego zadaniem jest gromadzenie ładunku elektrycznego w polu elektrostatycznym. Jego konstrukcja bazuje na dwóch okładzinach przewodzących, pomiędzy którymi umieszczono warstwę dielektryka. O potencjale magazynującym elementu decyduje pojemność, wyrażana w mikrofaradach (µF).

Schemat podłączenia silnika jednofazowego – krok po kroku

W silnikach jednofazowych rola tego komponentu jest nie do przecenienia – odpowiada on za przesunięcie fazowe w uzwojeniach. To właśnie dzięki niemu generowane jest wirujące pole magnetyczne, będące fundamentem rozruchu oraz płynnej pracy jednostki napędowej.

Oferta rynkowa jest niezwykle szeroka i obejmuje modele:

• ceramiczne,
• papierowe,
• foliowe,
• filmowe.

Jeśli potrzebujesz dużych pojemności, zazwyczaj sięgasz po kondensatory elektrolityczne, które świetnie sprawdzają się w roli rozruchowej, dając silnikowi „zastrzyk” momentu obrotowego potrzebny do startu. Z kolei w stałej pracy urządzenia lepiej radzą sobie trwalsze kondensatory foliowe lub filmowe, poprawiające współczynnik mocy (cosϕ) i stabilizujące układ.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Należy pamiętać, że precyzyjny dobór tego elementu nie jest tylko kwestią techniczną. Odpowiednie dopasowanie kondensatora to prosty sposób na ograniczenie niepotrzebnych strat energii, ochronę uzwojeń przed przegrzaniem i uniknięcie kosztownych awarii silnika w przyszłości.

Jak dobrać kondensator do silnika?

Wybór odpowiedniego kondensatora warto rozpocząć od sprawdzenia mocy silnika (P) na tabliczce znamionowej, pamiętając, że pracujemy w standardowej sieci 230Vac przy 50Hz. Kluczowe jest przy tym rozróżnienie zastosowań:

• kondensatory robocze dbają o stałą kompensację współczynnika mocy,
• kondensatory rozruchowe wspomagają silnik w momencie startu, zwiększając jego siłę.

Podczas selekcji podzespołu uwzględnij warunki środowiskowe, takie jak wilgotność czy temperatura, ponieważ bezpośrednio oddziałują one na żywotność dielektryka. Zadbaj również o bezpieczny margines izolacji – napięcie robocze kondensatora powinno przewyższać sieciowe o około 20–30%. W razie wątpliwości zawsze warto sięgnąć po dokumentację techniczną silnika, która precyzyjnie określa wymogi dotyczące obciążenia znamionowego. Jeśli dane te są nieosiągalne, przydatny będzie pomiar pojemności za pomocą miernika lub profesjonalna konsultacja.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Pamiętaj, że błędy w doborze tych elementów nie tylko obniżają wydajność energetyczną, ale mogą doprowadzić do groźnego przegrzewania uzwojeń, a nawet nieodwracalnego uszkodzenia napędu. Warto również śledzić możliwości, jakie daje technologia IoT – pozwala ona na diagnostykę silnika w czasie rzeczywistym i precyzyjne dostosowanie parametrów pracy kondensatora.

Jak stosować wzór C = (60–70)P dla silnika?

Dobranie odpowiedniej pojemności kondensatora dla silnika jednofazowego nie musi być skomplikowane. Wystarczy oprzeć się na mocy znamionowej urządzenia, stosując prosty wzór C = (60–70)P, gdzie P oznacza moc wyrażoną w kilowatach.

Pierwszym krokiem jest sprawdzenie tabliczki znamionowej silnika i odczytanie z niej wartości P. Uzyskaną liczbę mnożymy najpierw przez 60, a następnie przez 70, aby wyznaczyć optymalny przedział w mikrofaradach. Dla przykładu, przy jednostce o mocy 0,55 kW otrzymujemy zakres od 33 do 38,5 µF, co sugeruje wybór elementu o pojemności około 33–39 µF.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Pamiętaj jednak, że te wyliczenia stanowią jedynie wskazówkę. Ostateczna decyzja zależy od konstrukcji konkretnego modelu, w tym:

• układu uzwojenia głównego,
• układu uzwojenia pomocniczego,
• sposobu podłączenia – w gwiazdę czy w trójkąt.

Precyzyjne dopasowanie jest niezbędne dla uzyskania właściwego przesunięcia fazowego. Zachowaj ostrożność, by nie odbiegać znacząco od wyliczonych wartości. Zbyt duża pojemność zwiększa natężenie prądu, co prowadzi do:

• uciążliwego buczenia,
• przegrzewania uzwojeń,
• szybszego zużycia silnika.

Z kolei w rozwiązaniach wymagających wyższego momentu obrotowego na starcie warto rozważyć dołączenie równoległe dodatkowego kondensatora rozruchowego o wartości 50–100 µF, który zwiększy siłę rozruchu urządzenia.

Kondensator do silnika jednofazowego — jak wybrać i podłączyć?

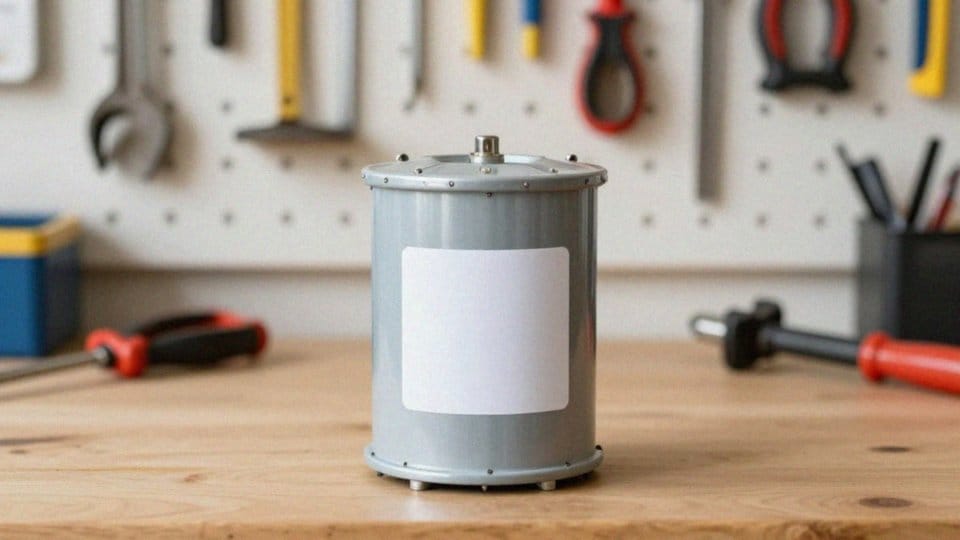

Jaka pojemność kondensatora dla silnika 0,55 kW?

Wybór odpowiedniego kondensatora roboczego dla silnika o mocy 0,55 kW wymaga uwzględnienia specyfiki jego obciążenia. Wykorzystując powszechnie stosowany przelicznik C = (60–70)P, otrzymujemy wynik w przedziale od 33 do 39 µF. Tak dobrana pojemność gwarantuje stabilną pracę oraz właściwe przesunięcie fazowe w typowych warunkach eksploatacyjnych. W sytuacjach, gdy urządzenie wymaga specyficznych parametrów rozruchowych, stosuje się nieco inną metodę obliczeniową. Przyjmując proporcję 30–50 µF na kilowat, dla jednostki 0,55 kW otrzymujemy zakres od 16,5 do 27,5 µF. Rozbieżności te wynikają bezpośrednio z różnic w konstrukcji uzwojeń oraz przeznaczenia samego napędu.

Jeśli zauważysz, że silnik ma kłopoty z płynnym startem, niezbędne może okazać się wsparcie w postaci dodatkowego kondensatora rozruchowego o pojemności rzędu 50–100 µF. Kupując kondensator, warto kierować się kilkoma kluczowymi zasadami:

• model o pojemności 33–39 µF to standard zapewniający efektywną pracę ciągłą,
• rozwiązanie rozruchowe 50–100 µF przyda się przy trudniejszym starcie,
• do pracy ciągłej najlepiej wybierać wytrzymałe kondensatory filmowe,
• ich napięcie znamionowe powinno przewyższać wartość napięcia w sieci o co najmniej 20–30%, co skutecznie uchroni dielektryk przed przebiciem.

Zawsze pamiętaj, aby przed dokonaniem zakupu sprawdzić dane widniejące na tabliczce znamionowej maszyny. Każdy silnik jest inny i może wymagać parametrów odbiegających od ogólnych wyliczeń. W razie wątpliwości lub gdy napęd pracuje w szczególnie wymagających warunkach, warto zajrzeć do dokumentacji producenta, by precyzyjnie dopasować pojemność do realnego obciążenia.

Kondensator w silnikach jednofazowych — jak działa i jak go dobrać?

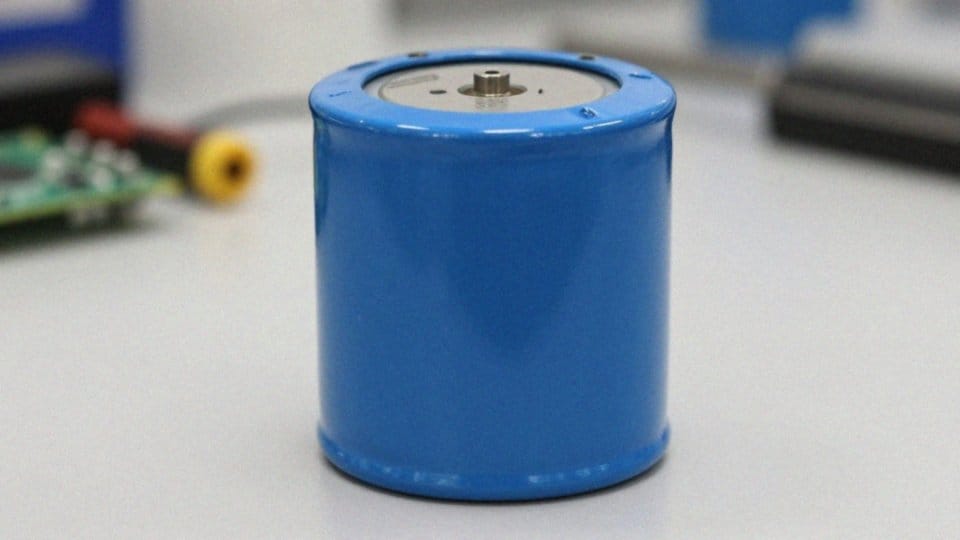

Jak dobrać napięcie robocze kondensatora przy 230V?

Wybierając kondensator do układu zasilanego napięciem 230 V AC, musisz pamiętać o odpowiednim marginesie bezpieczeństwa. Sieć energetyczna 50 Hz bywa niestabilna, a chwilowe przepięcia czy wahania napięcia mogą trwale uszkodzić podzespoły. Choć w gniazdku mamy wartość skuteczną 230 V, dla silnika najbezpieczniejszy będzie komponent o napięciu znamionowym rzędu 275–350 V AC. Zapas rzędu 20–30% nie jest tylko propozycją – to klucz do długowieczności i niezawodności Twojego sprzętu.

Projektując układ, nie zapominaj o warunkach zewnętrznych. Wysoka temperatura to wróg dielektryka, dlatego w trudnym otoczeniu niezbędne są elementy o podwyższonej klasie temperaturowej. Podobnie wilgoć – negatywnie wpływa ona na zewnętrzną izolację, co wymusza stosowanie szczelnych obudów. Pamiętaj, że zawsze wyznacznikiem powinna być specyfikacja silnika; przeciążenie dielektryka niemal zawsze kończy się jego przebiciem i awarią całego napędu.

Zwróć też uwagę na przeznaczenie części. Modele do pracy ciągłej różnią się od typowych kondensatorów rozruchowych, więc zawsze zestaw dane z tabliczki znamionowej silnika z kartą katalogową konkretnego podzespołu. Jeśli miejsce, w którym eksploatujesz urządzenie, jest szczególnie narażone na skoki napięcia, bez wahania sięgnij po kondensator z górnej granicy zalecanego zakresu. To najprostszy sposób na uniknięcie kosztownych przestojów.

Jaki kondensator do silnika 0,75 kW? Kluczowe parametry i dobór

Kiedy użyć kondensatora rozruchowego?

Silniki jednofazowe napędzające urządzenia o dużej bezwładności lub sporym obciążeniu indukcyjnym, takie jak sprężarki, ciężkie maszyny czy podajniki, potrzebują dodatkowego wsparcia przy starcie. Ze względu na wysokie opory początkowe, wymagają one podczas rozruchu znacznie większego momentu obrotowego. Właśnie wtedy kluczową rolę odgrywa kondensator rozruchowy o pojemności rzędu 50–100 µF.

Dzięki wprowadzeniu odpowiedniego przesunięcia fazowego pozwala on skutecznie wprawić wirnik w ruch, gdy zapotrzebowanie na prąd osiąga swój szczyt. Trzeba jednak pamiętać, że komponent ten jest przeznaczony wyłącznie do pracy chwilowej. Za sprawą wyłącznika odśrodkowego lub układu sterującego, kondensator zostaje odcięty od obwodu tuż po tym, jak maszyna osiągnie prędkość znamionową.

Pozostawienie go pod napięciem na dłużej jest surowo zabronione – grozi to nie tylko przegrzaniem i zniszczeniem samego elementu, ale może prowadzić do poważnej awarii całego silnika. Jeśli Twoje urządzenie ma problemy z płynnym startem, montaż takiego kondensatora często okazuje się najlepszym rozwiązaniem poprawiającym dynamikę pracy.

Jak sprawdzić kondensator rozruchowy silnika jednofazowego? Praktyczny poradnik

Warto jednak regularnie sprawdzać stan techniczny wyłącznika odśrodkowego. Taka dbałość o detale zapewnia bezpieczeństwo całego układu i gwarantuje, że dodatkowe wsparcie zostanie wyłączone dokładnie w odpowiednim momencie.

Czy stosować kondensatory elektrolityczne w silniku?

Dobór odpowiednich kondensatorów elektrolitycznych do układów napędowych to wyzwanie, które wymaga precyzji. Ze względu na imponującą pojemność przy niewielkich gabarytach, elementy te znajdują zastosowanie głównie jako podzespoły rozruchowe. Ich rola ogranicza się do krótkotrwałych cykli, gdyż wewnętrzna budowa nie pozwala na ciągłą pracę pod obciążeniem prądem przemiennym.

Długotrwała ekspozycja na AC prowadzi do szybkiej degradacji dielektryka, co destabilizuje parametry elektryczne i zwiększa podatność układu na groźne przepięcia. W odróżnieniu od wersji elektrolitycznych, kondensatory foliowe oferują znacznie wyższą odporność temperaturową i bez problemu znoszą ciągłą pracę.

Jak działa kondensator rozruchowy? Zasady działania i zastosowania

Błędna zamiana komponentu roboczego na elektrolityczny to prosta droga do awarii: silnik zaczyna buczeć, traci pierwotną moc, a w skrajnych przypadkach może zostać trwale uszkodzony. Jeśli zależy nam na stabilnej kompensacji przesunięcia fazowego, powinniśmy sięgać wyłącznie po rozwiązania stworzone z myślą o pracy w trybie ciągłym.

Choć w starszych konstrukcjach często spotykano typy papierowe, zostały one wyparte przez bardziej niezawodne zamienniki filmowe. Z kolei kondensatory ceramiczne okazują się zupełnie nieprzydatne w tej branży ze względu na zbyt małe zakresy pojemności.

Projektując modernizację napędu, zawsze warto kierować się dokumentacją techniczną producenta – to najpewniejszy sposób, by uniknąć kosztownych błędów konstrukcyjnych i zagwarantować długoletnią żywotność urządzenia.

Jak odwrócić obroty silnika jednofazowego? Metody i porady krok po kroku

Jak zmierzyć pojemność i wymienić kondensator?

Zanim zabierzesz się za jakiekolwiek prace serwisowe, koniecznie odłącz zasilanie. Pamiętaj, że kondensatory potrafią magazynować energię, dlatego dla własnego bezpieczeństwa musisz je najpierw rozładować. Najlepiej zrobić to, zwierając wyprowadzenia przy użyciu rezystora o odpowiedniej mocy.

Aby sprawdzić pojemność elementu, użyj multimetru z funkcją µF albo specjalistycznego miernika LCR. Gdy już pozbędziesz się ładunku, odepnij przewody i przyłóż sondy do styków, a następnie odczytany wynik zestaw z wartością nominalną nadrukowaną na obudowie. Zwróć uwagę na tolerancję – jeśli odchylenia przekraczają 10%, zazwyczaj oznacza to, że element nadaje się już tylko do wymiany.

Przy okazji przyjrzyj się samemu podzespołowi; widoczne napuchnięcia lub wycieki elektrolitu to jasny sygnał, że kondensator jest niesprawny. Dobierając zamiennik, poszukaj części o takiej samej pojemności, ale z napięciem roboczym wyższym o 20–30% względem sieciowego. W silnikach najlepiej sprawdzają się modele foliowe, przeznaczone do pracy ciągłej.

Podłączenie cewki do silnika elektrycznego — jak to zrobić bezpiecznie?

Podczas instalacji zadbaj o:

• precyzyjne podpięcie do uzwojenia pomocniczego,
• staranne zabezpieczenie styków,
• aby uniknąć ryzyka zwarć.

W razie wątpliwości nie wahaj się poszukać porady specjalisty. Dzisiejsze zakłady przemysłowe coraz częściej stawiają na rozwiązania IoT i inteligentne systemy diagnostyczne. Ciągłe monitorowanie temperatury oraz poboru mocy pozwala wykryć spadek wydajności kondensatora, zanim ten ostatecznie zawiedzie. Dzięki takiemu podejściu skutecznie ograniczysz ryzyko nagłych usterek i unikniesz kosztownych przestojów w produkcji.
