Kondensator do silnika jednofazowego — jak wybrać i podłączyć?

Co to jest kondensator do silnika jednofazowego?

Kondensator w silniku jednofazowym to niepozorny, ale absolutnie kluczowy element układu napędowego. To właśnie on odpowiada za płynny rozruch i późniejszą, stabilną pracę silników indukcyjnych klatkowych w naszych urządzeniach. Jego rola sprowadza się do:

• magazynowania energii,
• wymuszania przesunięcia fazowego w uzwojeniu pomocniczym względem roboczego,
• generowania wirującego pola magnetycznego wprawiającego wirnik w ruch.

Na rynku znajdziemy szeroki wachlarz tych podzespołów, dopasowanych do konkretnych potrzeb. Doskonałym przykładem stabilności pojemnościowej są kondensatory polipropylenowe typu MKP, podczas gdy warianty elektrolityczne najczęściej wykorzystuje się w fazie samego rozruchu. Dobierając odpowiedni model, trzeba uważnie przyjrzeć się specyfikacji technicznej silnika, zwracając szczególną uwagę na:

• moc,
• częstotliwość,
• napięcie zasilania.

Standardowe wersje pracują zwykle przy napięciu wyższym niż 230V, nierzadko osiągając pułap 400V. Gdy sprzęt odmawia posłuszeństwa, warto zacząć od diagnostyki kondensatora za pomocą miernika pojemności. Taki test pozwala błyskawicznie ocenić realną wartość elementu oraz jego rezystancję izolacji. Co ważne, szeroka dostępność tych części sprawia, że samodzielna wymiana jest szybkim i skutecznym sposobem, by przywrócić urządzeniu pełną sprawność.

Schemat podłączenia silnika jednofazowego – krok po kroku

Kiedy stosować kondensator rozruchowy, a kiedy kondensator pracy?

Kondensator rozruchowy to element, który w momencie startu wyrzuca z siebie potężną dawkę energii. Jest to niezbędne w maszynach wymagających dużego momentu obrotowego już na starcie, takich jak:

• podajniki,
• sprężarki,
• motoreduktory.

Gdy urządzenie wejdzie na właściwe obroty, wyłącznik odśrodkowy lub przekaźnik musi błyskawicznie odciąć ten komponent od układu. Zupełnie inną rolę pełni kondensator pracy, nazywany też roboczym. Pozostaje on w obwodzie przez cały czas aktywności silnika, dbając o stałe przesunięcie fazowe. Dzięki temu wirujące pole magnetyczne pracuje płynnie, co jest kluczowe w sprzętach o mniejszym, ale jednostajnym obciążeniu, jak choćby:

• wentylatory,
• dmuchawy.

Pomyłki w doborze tych elementów bywają kosztowne dla żywotności napędu. Eksploatowanie kondensatora rozruchowego w trybie ciągłym niemal zawsze kończy się jego przegrzaniem i awarią. Z kolei praca silnika bez odpowiedniego komponentu roboczego objawia się:

• głośnym buczeniem,
• nadmiernym nagrzewaniem się uzwojeń,
• niepotrzebnym skokiem poboru prądu.

Pamiętajmy też, że kondensatory przeciwzakłóceniowe to zupełnie inna kategoria – ich zadaniem jest niwelowanie niepożądanych sygnałów elektromagnetycznych, dlatego w żadnym wypadku nie mogą one zastępować modeli rozruchowych czy pracujących.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Pojemność według mocy: ile uF na każdy kW?

Właściwy dobór kondensatora to podstawa sprawnej pracy każdego silnika. Przyjmuje się, że standardowa pojemność robocza powinna mieścić się w przedziale od 30 do 50 μF na każdy kilowat mocy przy zasilaniu 230 V. Jeśli jednak zależy Ci na wyższym momencie rozruchowym, warto zwiększyć tę wartość do około 70 μF na kilowat.

Najbezpieczniej jest zawsze sugerować się wytycznymi z tabliczki znamionowej oraz zmierzoną rezystancją uzwojeń. Dla konkretnych jednostek wygląda to następująco:

• przy silniku 0,18 kW sprawdzi się kondensator 8 μF,
• podczas gdy urządzenie o mocy 0,58 kW będzie najlepiej współpracować z modelem 20 μF,
• w bardziej wymagających napędach technicy często wybierają warianty 12 μF lub 25 μF.

Kluczowy jest tu umiar – zbyt duża pojemność to prosta droga do głośnej pracy silnika i przegrzewania się uzwojeń wywołanego wzrostem natężenia prądu. Warto regularnie weryfikować poprawność układu przy użyciu miernika. Dla przykładu, sprawny kondensator 25 μF powinien generować w uzwojeniu pomocniczym prąd rzędu 2 A. Jeśli masz wątpliwości, przeprowadź testy pomiarowe pod obciążeniem. Takie podejście pozwoli nie tylko uniknąć awarii spowodowanych przeciążeniem, ale przede wszystkim zapewni silnikowi idealny moment obrotowy.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Jakie napięcie kondensatora wybrać?

Dobór kondensatora o napięciu znamionowym przewyższającym napięcie zasilania to podstawa bezpieczeństwa każdego układu. W standardowych instalacjach 230 V, gdzie często stosuje się modele o wartości 400 V, zyskujemy istotny margines ochronny, który zabezpiecza dielektryk przed przebiciem w razie nagłych skoków napięcia czy chwilowych przeciążeń sieci.

Stabilność pracy przy częstotliwości 50 Hz zależy w dużej mierze od jakości podzespołów. Profesjonalne konstrukcje typu MKP świetnie radzą sobie z intensywną eksploatacją oraz częstymi cyklami startu, zachowując przy tym stabilną pojemność przez długi czas. Błędy w doborze napięcia nie tylko przyspieszają degradację izolacji, ale mogą trwale uszkodzić element, wymuszając przedwczesną wymianę.

Wybierając odpowiedni model, warto zwrócić uwagę na:

• klasę izolacji, która świadczy o odporności na trudne warunki środowiskowe,
• kondensatory rozruchowe, które muszą sprostać silnym impulsom,
• jednostki pracujące w trybie ciągłym, które wymagają ponadprzeciętnej stabilności parametrów.

Świadomy dobór napięcia chroni uzwojenia silnika przed niewłaściwą reaktancją, co jest kluczem do bezawaryjnego funkcjonowania urządzenia przez lata.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Jak podłączyć kondensator do silnika jednofazowego?

W klasycznych silnikach jednofazowych kondensator pracy współpracuje z uzwojeniem pomocniczym, tworząc z nim połączenie szeregowe. Kluczową kwestią jest tu ścisłe trzymanie się wytycznych z tabliczki znamionowej, gdyż to ona stanowi jedyne miarodajne źródło wiedzy o konfiguracji danego modelu. Standardowo przewód fazowy wpinamy do uzwojenia roboczego, natomiast drugi koniec obwodu pomocniczego zasilany jest właśnie przez kondensator.

Inaczej wygląda sytuacja z kondensatorami rozruchowymi. Wymagają one zastosowania przekaźnika lub wyłącznika odśrodkowego, który w odpowiednim momencie samoczynnie odetnie dopływ prądu. To rozwiązanie chroni silnik przed przegrzaniem po osiągnięciu pełnych obrotów.

Przy montażu skup się na:

• dokładnym sprawdzeniu schematu połączeń,
• doborze przewodów o właściwym przekroju i izolacji,
• całkowitym odcięciu zasilania przed przystąpieniem do jakichkolwiek działań.

Elementy pracy montuje się zazwyczaj wewnątrz obudowy, mocując je nieruchomo, podczas gdy wersje rozruchowe często trafiają do specjalnie przygotowanych slotów. Zawsze sięgaj po komponenty dedykowane do silników, które wytrzymają wysokie impulsy prądowe. Całość prac zwieńcz rzetelnym sprawdzeniem uziemienia obudowy, co bezpośrednio przekłada się na bezpieczeństwo późniejszej obsługi napędu.

Kondensator w silnikach jednofazowych — jak działa i jak go dobrać?

Jak zmienić kierunek obrotów silnika jednofazowego za pomocą kondensatora?

Aby zmienić kierunek obrotów w silniku jednofazowym, musisz odwrócić fazę w uzwojeniu pomocniczym względem roboczego. W praktyce oznacza to zamianę miejscami przewodów zasilających to uzwojenie. Pamiętaj jednak, że absolutnym priorytetem jest bezpieczeństwo – przed przystąpieniem do jakichkolwiek działań obowiązkowo odłącz zasilanie.

Zacznij od zlokalizowania odpowiednich kabli, posiłkując się schematem połączeń lub danymi z tabliczki znamionowej urządzenia. Kiedy już je rozpoznasz, odepnij końcówki kondensatora oraz główny przewód przypisany do uzwojenia pomocniczego, a następnie zamień je miejscami na zaciskach. Ta prosta zamiana wpływa na kierunek przepływu prądu, co w efekcie odwraca pole magnetyczne i zmusza wał do kręcenia się w drugą stronę.

Jeśli korzystasz z silnika z kondensatorem rozruchowym, rób to bardzo skrupulatnie przy całkowicie wyłączonym zasilaniu, by uniknąć uszkodzenia układu lub problemów przy starcie. W nowoczesnych instalacjach sprawa jest prostsza, ponieważ często stosuje się gotowe przełączniki, które automatycznie zmieniają stan styków.

Jaki kondensator do silnika 0,75 kW? Kluczowe parametry i dobór

Gdy wszystko będzie już gotowe, koniecznie przeprowadź test. Uruchom silnik i sprawdź, czy wał obraca się w pożądaną stronę oraz czy pracuje płynnie. Zwróć też uwagę na „kulturę” pracy: jednostka nie powinna głośno buczeć, nadmiernie się nagrzewać ani pobierać zbyt dużego prądu. Zawsze kieruj się przy tym dokumentacją techniczną konkretnego modelu – to najlepsza gwarancja bezpiecznej eksploatacji.

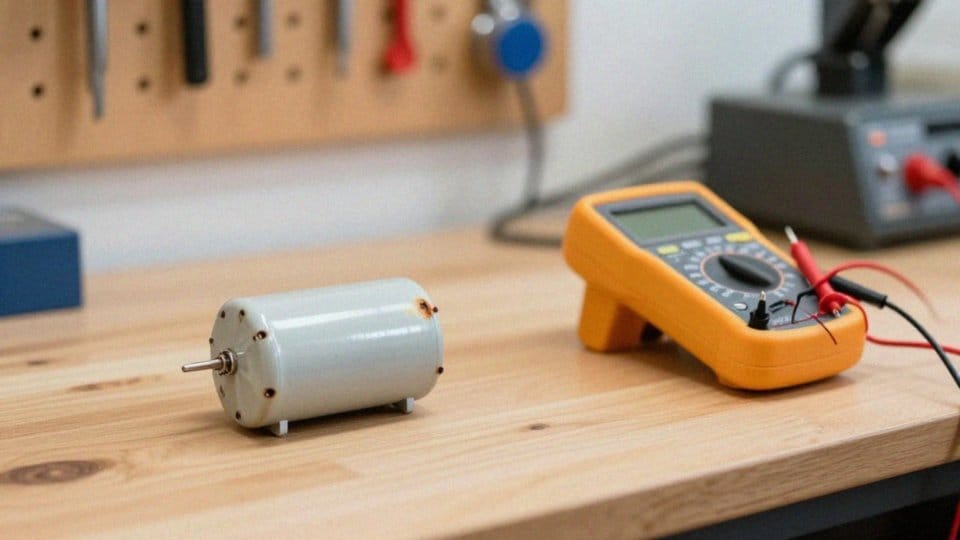

Jak rozpoznać awarię i kiedy wymienić kondensator?

Gdy silnik jednofazowy odmawia posłuszeństwa, często winowajcą okazuje się kondensator. Jeśli twoje urządzenie ledwo rusza, wydaje z siebie jedynie jednostajne buczenie, nadmiernie się nagrzewa lub gwałtownie pobiera prąd, najwyższy czas przyjrzeć się temu elementowi. Zanim jednak przejdziesz do naprawy, rozejrzyj się za fizycznymi śladami uszkodzeń – napuchnięta obudowa, wycieki czy nadpalone styki to jasne sygnały, że podzespół nie nadaje się już do użytku.

Do właściwej diagnostyki przyda ci się multimetr z funkcją pomiaru pojemności. Pamiętaj jednak o kluczowej zasadzie bezpieczeństwa: przed przystąpieniem do pracy zawsze wyłącz zasilanie i obowiązkowo rozładuj kondensator. Po odpięciu przewodów sprawdź aktualną pojemność i zestaw ją z danymi na obudowie. Jeśli różnica przekracza 15 procent lub miernik milczy – czas na wymianę.

Jak sprawdzić kondensator rozruchowy silnika jednofazowego? Praktyczny poradnik

Warto przy okazji skontrolować rezystancję izolacji, by uniknąć ryzyka przebić. Prawidłowy dobór nowego kondensatora to podstawa – zachowaj identyczną pojemność mierzoną w mikrofaradach, a napięcie znamionowe powinno być takie samo lub wyższe. Pamiętaj też, by odpowiednio rozróżnić typy:

• czy jest to kondensator pracy,
• czy rozruchowy.

Po montażu warto sprawdzić silnik pod obciążeniem, by upewnić się, że wszystko wróciło do normy. Regularne przeglądy tych niewielkich elementów to prosta droga do przedłużenia życia urządzeń i spokoju o stan uzwojeń. Jeśli mimo wymiany problem nadal występuje, być może przyczyna kryje się głębiej, co wymaga sprawdzenia stanu uzwojeń samego silnika.
