Do czego jest kondensator? Zastosowania i zasada działania

Co to jest kondensator i jak magazynuje energię?

Kondensator to podstawowy komponent elektroniczny, w którym dwie przewodzące okładki rozdziela warstwa izolatora, czyli dielektryk. Zasada jego działania opiera się na gromadzeniu ładunku wymuszonym różnicą potencjałów, co skutkuje wytworzeniem pola elektrycznego zdolnego do przechowywania energii – zjawisko to precyzyjnie opisuje równanie E = 1/2*C*V^2.

Schemat podłączenia silnika jednofazowego – krok po kroku

O możliwościach magazynowania energii decyduje pojemność, liczona w faradach i ich mniejszych jednostkach, takich jak:

• mikrofarady,
• nanofarady,
• pikofarady.

Wartość ta jest ściśle powiązana z konstrukcją fizyczną komponentu: powierzchnią elektrody, dystansem między nimi oraz właściwościami dielektryka. Wykorzystanie materiałów takich jak tlenek glinu, tantal czy niob pozwala uzyskać różnorodne parametry pracy. Rynek oferuje obecnie wiele rodzajów tych urządzeń, od popularnych modeli ceramicznych i foliowych, przez wytrzymałe wersje elektrolityczne, aż po zaawansowane superkondensatory. Wybór odpowiedniej technologii ma kluczowe znaczenie dla stabilności napięcia, trwałości całego układu oraz wartości szeregowej rezystancji wewnętrznej, znanej jako ESR.

Do czego służy kondensator?

Kondensatory to wszechstronne komponenty, których podstawową rolą jest magazynowanie energii elektrycznej. W praktyce służą one przede wszystkim do:

• stabilizacji napięcia, skutecznie wygładzając wszelkie skoki w obwodach elektronicznych,
• tworzenia filtrów dolno- i górnoprzepustowych, co pozwala precyzyjnie kształtować charakterystykę częstotliwościową przesyłanych sygnałów,
• eliminacji zakłóceń dzięki kondensatorom blokującym i odsprzęgającym, dbając o wysoką czystość transmisji,
• izolowaniu składowej stałej od zmiennej przez modele sprzęgające,
• tworzeniu zgranych duetów z cewkami w układach LC oraz RLC, wycinając niechciane interferencje.

Na rynku znajdziemy również specjalistyczne warianty, takie jak:

• kondensatory rozruchowe, które gwarantują płynną pracę silników,
• wersje dedykowane wysokiej klasy sprzętowi audio.

Współczesne systemy zasilania awaryjnego coraz częściej sięgają także po superkondensatory, które stanowią efektywne wsparcie dla tradycyjnych akumulatorów.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

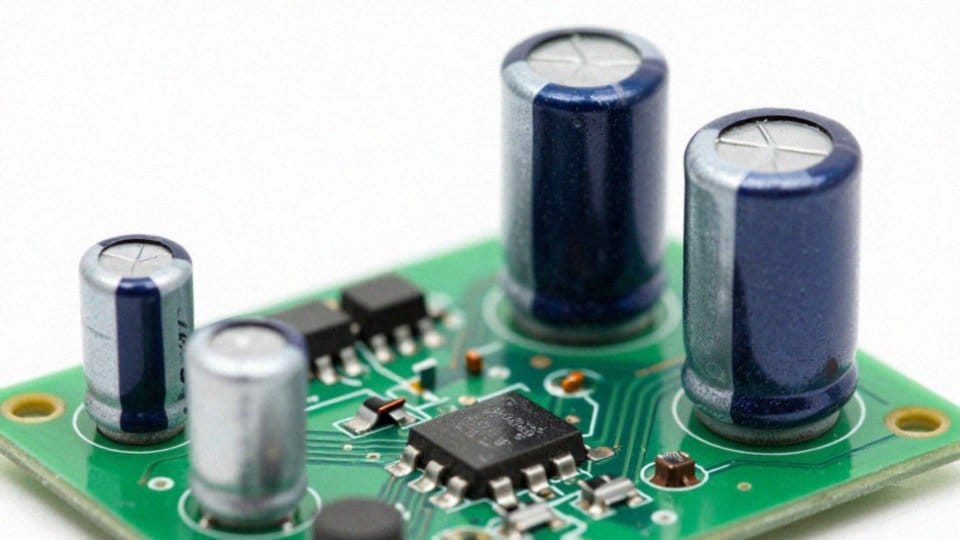

Jak kondensatory filtrują i odsprzęgają zasilanie?

Kluczową rolę w procesie filtracji napięcia pełnią pojemne kondensatory elektrolityczne. To one biorą na siebie zadanie wygładzania tętnień powstających tuż za prostownikiem – w momentach spadków napięcia elementy te oddają zmagazynowaną energię, dbając o stabilność prądu stałego. Jeśli jednak zależy nam na jeszcze wyższej skuteczności, warto połączyć je równolegle z komponentami ceramicznymi.

W kwestii odsprzęgania zasilania niezastąpione okazują się kondensatory blokujące o niskim ESR i niewielkiej pojemności. Umieszczone tuż przy nóżkach układów scalonych, służą jako lokalny magazyn energii, reagujący błyskawicznie na dynamiczne zmiany obciążenia. Dzięki malejącej wraz z częstotliwością reaktancji – opisanej zależnością Xc = 1/(2πfC) – kondensatory ceramiczne skutecznie tłumią wszelkie zakłócenia o wysokiej częstotliwości.

Rola tych elementów wykracza poza zwykłe wygładzanie napięcia; w filtrach RC działają one jak precyzyjna bariera, kształtująca przebiegi prądu zmiennego. Aby cały układ pracował wydajnie, nie można zapominać o odpowiednim doborze napięcia pracy oraz rezystancji szeregowej. Warto również zwrócić uwagę na stabilność temperaturową komponentów, co pozwala wyeliminować zbędne straty energii i niepożądane emisje ciepła, przekładając się na znacznie czystszą pracę całego systemu.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Jak wybrać kondensator do zasilania?

Dobór właściwego kondensatora to proces wymagający zrozumienia specyfiki zasilania w projektowanym układzie. Podstawą jest dopasowanie napięcia pracy, które powinno przekraczać szczytowe wartości w szynie zasilającej o solidne 20–50%. Taki zapas gwarantuje bezpieczeństwo w sytuacjach nagłych skoków napięcia.

Jeśli Twoim celem jest skuteczne wygładzanie tętnień, kluczowa staje się pojemność, natomiast w przypadku zasilaczy impulsowych na pierwszy plan wysuwa się parametr ESR. Im niższa rezystancja szeregowa, tym mniej energii marnuje się w postaci ciepła, co jest szczególnie istotne przy pracy z dużymi prądami.

Współczesna elektronika coraz częściej stawia na rozwiązania hybrydowe, czyli łączenie równoległe kondensatorów elektrolitycznych o dużej pojemności z ceramicznymi odpowiednikami o niskim ESR. Ta synergia pozwala na efektywne filtrowanie szerokiego spektrum częstotliwości.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Przy wyborze komponentów warto mieć na uwadze kilka detali:

• w układach precyzyjnych celuj w tolerancję pojemności rzędu 5–10%,
• w miejscach narażonych na wyższe temperatury wybieraj podzespoły z serii Long Life,
• pamiętaj o podstawowych zasadach fizycznych: kondensatory elektrolityczne wymagają ścisłej kontroli polaryzacji,
• w obwodach prądu zmiennego sprawdzą się wyłącznie wersje bipolarne lub ceramiczne,
• zwróć uwagę na rodzaj dielektryka – dla uzyskania stabilności temperaturowej w krytycznych sekcjach najlepiej sprawdzają się materiały klasy C0G.

W sytuacjach wymagających podtrzymania zasilania przy awariach lub pracy z dużą mocą, dobrym rozwiązaniem mogą okazać się superkondensatory. Ostateczny wybór między technologią SMD a przewlekaną uzależnij od ograniczeń przestrzennych na płytce oraz warunków, w jakich urządzenie będzie ostatecznie pracować.

Jak pojemność wpływa na obwody rezonansowe?

W układach rezonansowych typu LC kluczową rolę odgrywa wzajemne oddziaływanie pojemności kondensatora oraz indukcyjności cewki. To właśnie te dwa parametry determinują częstotliwość rezonansową, wyznaczaną matematycznie przez zależność f0 = 1/(2π√(L·C)). Jak widać, każda modyfikacja wartości C bezpośrednio przekłada się na wynik: większa pojemność redukuje częstotliwość, podczas gdy jej obniżenie powoduje przesunięcie w górę pasma.

Kondensator rozruchowy — do czego służy i jak działa?

Precyzyjne strojenie, niezbędne choćby w odbiornikach radiowych, wymaga stosowania elementów regulowanych, takich jak kondensatory zmienne. Warto przy tym pamiętać o reaktancji pojemnościowej, opisanej wzorem Xc = 1/(2πfC), która dyktuje warunki przepływu sygnału. Przy danej częstotliwości, zmniejszenie pojemności skutkuje wyższą impedancją, co w rozbudowanych obwodach RLC rzutuje również na dobroć Q oraz szerokość pasma przenoszenia.

Przy projektowaniu układów o wysokim stopniu stabilności, inżynierowie nie mogą ignorować tolerancji konkretnych podzespołów, ich wrażliwości na temperaturę czy strat dielektrycznych. Nawet napięcie pracy bywa zdradliwe, prowadząc do niepożądanych odchyłek od zamierzonych parametrów. Aby utrzymać pożądaną charakterystykę filtrów i precyzję strojenia, niezbędne jest zatem sięganie po kondensatory o stabilnym dielektryku, na których można polegać w każdych warunkach eksploatacji.

Jak rozpoznać i wymienić uszkodzony kondensator?

Uszkodzony kondensator najszybciej poznasz po wyglądzie. Szukaj:

• wybrzuszeń na wieczku,
• pęknięć obudowy,
• wycieków elektrolitu,
• nietypowego przegrzewania się elementu,
• zmiany jego barwy na ciemniejszą.

Jeśli urządzenie pracuje niestabilnie, hałasuje, a zasilanie generuje tętnienia, to znak, że podzespół kwalifikuje się do sprawdzenia. Zanim przystąpisz do wymontowania podzespołu, koniecznie go rozładuj przy użyciu rezystora, żarówki lub dedykowanego układu – to gwarancja bezpieczeństwa przed nieprzyjemnym porażeniem. Dopiero po wylutowaniu możesz precyzyjnie ocenić stan komponentu, weryfikując jego pojemność i współczynnik ESR. Zbyt wysoki opór szeregowy to jasny sygnał, że dielektryk uległ degradacji.

Jak zmniejszyć prąd rozruchu silnika? Skuteczne metody i rozwiązania

Wybierając zamiennik, trzymaj się parametrów oryginału lub celuj w wyższe wartości napięcia pracy i pojemności. Pamiętaj też o zachowaniu właściwej polaryzacji wyprowadzeń, bo pomyłka może być kosztowna. Dla zapewnienia długowieczności sprzętu najlepiej sprawdzą się kondensatory typu low-ESR o podwyższonej tolerancji temperaturowej. Na koniec pamiętaj o starannej technice lutowania i czystości styków, co ma niebagatelne znaczenie szczególnie w sekcjach odsprzęgających przy układach scalonych.
