Jak zmniejszyć prąd rozruchu silnika? Skuteczne metody i rozwiązania

Co to jest prąd rozruchowy silnika?

Prąd rozruchowy to gwałtowny skok zapotrzebowania na energię, pojawiający się w silnikach elektrycznych asynchronicznych dokładnie w ułamku sekundy po włączeniu zasilania. W tej początkowej fazie natężenie może być od sześciu do nawet dziesięciu razy większe od prądu znamionowego. Wynika to z faktu, że nieruchome uzwojenia stawiają znikomy opór, a w maszynie nie zdążyła jeszcze zaindukować się siła przeciwelektromotoryczna.

Schemat podłączenia silnika jednofazowego – krok po kroku

W napędach zasilanych napięciem 400V skala tego zjawiska jest wypadkową kilku czynników:

• konstrukcji samego silnika,
• momentu bezwładności całego układu,
• występującego obciążenia mechanicznego.

Wysoki pobór prądu trwa tak długo, aż jednostka napędowa rozpędzi się do wymaganej prędkości. W miarę rosnących obrotów krzywa natężenia stopniowo opada, stabilizując się finalnie na poziomie roboczym. Nagły, dynamiczny skok energii podczas starcia maszyny to wyzwanie dla zabezpieczeń instalacji, takich jak wyłączniki nadprądowe czy bezpieczniki, a także poważne obciążenie dla agregatów prądotwórczych. Z tego powodu kluczowe jest, aby projektanci instalacji brali pod uwagę te chwilowe wahania już na etapie planowania układów zasilania, co pozwoli uniknąć problemów z eksploatacją urządzeń.

Jak zmniejszyć prąd rozruchu silnika?

Ograniczenie prądu rozruchowego silnika to kluczowe wyzwanie, w którym inżynierowie mają do dyspozycji osiem sprawdzonych metod. Wybór tej właściwej zależy od:

• specyfiki napędu,
• dostępnego momentu obrotowego,
• oczekiwanej precyzji sterowania.

Jednym z najchętniej wybieranych rozwiązań jest softstart. Ta technologia wykorzystuje sterowanie tyrystorowe do płynnego zwiększania napięcia, co przekłada się na łagodny start silnika oraz redukcję uciążliwych naprężeń mechanicznych. Jeśli jednak priorytetem jest precyzyjna regulacja prędkości, lepiej sprawdzi się falownik. Przetwornica częstotliwości pozwala na rozpoczęcie pracy przy niskich parametrach zasilania, niemal całkowicie eliminując skoki prądu.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

W mniej wymagających układach wciąż świetnie radzi sobie klasyczny przełącznik gwiazda-trójkąt. Jego rola sprowadza się do obniżenia napięcia na uzwojeniach stojana, co pozwala zredukować pobór prądu do około 1/√3 jego wartości znamionowej. Z kolei w przypadku większych maszyn z pomocą przychodzi autotransformator, który dba o wysoki moment obrotowy przy jednoczesnym ograniczeniu napięcia.

W specyficznych sytuacjach technicznych stosuje się także układy rezystancyjne. Wprowadzają one dodatkowy opór szeregowy do obwodu stojana, który przy zastosowaniu rezystora łańcuchowego można stopniowo wyłączać w miarę nabierania obrotów przez silnik. Wielu specjalistów stawia również na proste optymalizacje, takie jak:

• uruchamianie maszyn bez obciążenia wstępnego,
• odciążanie mechaniczne napędu.

Takie działanie wyraźnie zmniejsza presję wywieraną na całą instalację elektryczną. Pamiętajmy, że ostateczna decyzja musi uwzględniać nie tylko rodzaj urządzenia, ale także kwestie kompatybilności elektromagnetycznej oraz czas trwania samego rozruchu.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Dlaczego prąd rozruchowy bywa wysoki?

Właściwości silników indukcyjnych sprawiają, że ich procedura startowa rządzi się swoimi prawami. W momencie uruchomienia, gdy prędkość obrotowa wynosi zero, stojan i wirnik tworzą układ o wyjątkowo niskiej impedancji. Podanie pełnego napięcia zasilania w tym stanie skutkuje przepływem prądu o bardzo dużym natężeniu, co wynika z kilku kluczowych czynników:

• nowoczesne jednostki energooszczędne konstruuje się z materiałów o wysokiej przewodności,
• minimalizuje to straty podczas późniejszej eksploatacji,
• jednak podbija wartość prądu rozruchowego.

W sytuacji rozruchu bezpośredniego pobór mocy osiąga swoje maksimum już w pierwszej milisekundzie pracy. Problem staje się wyraźniejszy, gdy mamy do czynienia z dużą bezwładnością układu lub znacznym obciążeniem mechanicznym; maszyna musi wówczas pracować na najwyższych obrotach przez dłuższy czas, co utrzymuje wysokie natężenie prądu przez wiele sekund. Co ciekawe, nawet zbyt niskie napięcie w sieci paradoksalnie pogarsza sytuację, wydłużając czas rozruchu i tym samym narażając instalację na długotrwałe przeciążenia.

Niewłaściwa kontrola tego procesu niesie ze sobą konkretne skutki, jak choćby nieoczekiwane zadziałanie zabezpieczeń typu B16 w przypadku silników o mocy 3 kW. Stałe przeciążenia nie tylko wywołują przepięcia oraz zakłócenia elektromagnetyczne wewnątrz sieci, ale również prowadzą do degradacji izolacji uzwojeń poprzez ich przegrzewanie. Co więcej, regularne uderzenia energii negatywnie wpływają na trwałość elementów mechanicznych, takich jak przekładnie czy łożyska.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Aby uniknąć szybszego zużycia napędu, warto zadbać o optymalizację parametrów zasilania, dostosowując specyfikę pracy urządzenia do realnych warunków instalacyjnych.

Jak działa softstarter i kiedy stosować?

Softstarter wykorzystuje tyrystory w technologii SCR, co pozwala na płynne sterowanie napięciem zasilającym silnik. Stopniowe podawanie mocy gwarantuje łagodne przyspieszanie i eliminuje niebezpieczne skoki energii. Dzięki precyzyjnemu ograniczaniu prądu i momentu rozruchowego, urządzenie skutecznie chroni mechaniczne elementy układu, takie jak:

• łożyska,
• paski klinowe,
• przekładnie.

Gdy silnik osiągnie już pełną prędkość, wbudowany stycznik obejściowy przejmuje zasilanie, co znacząco zmniejsza straty energii oraz ogranicza nagrzewanie się obudowy. Współczesne rozwiązania tego typu oferują też zaawansowaną diagnostykę, pozwalając na stały monitoring parametrów pracy podczas każdego startu. Warto sięgnąć po softstarter zwłaszcza wtedy, gdy zasilasz napędy z agregatów prądotwórczych, wymagających dużej stabilności napięcia.

Jak dobrać kondensator do silnika? Wzór i praktyczne porady

Sprawdzą się one również na przenośnikach taśmowych, gdzie delikatny rozruch zapobiega zrywaniu elementów, oraz w maszynach o wysokiej bezwładności, takich jak wentylatory przemysłowe, gdzie często dochodzi do wyzwalania zabezpieczeń. Wybór tej technologii to strzał w dziesiątkę wszędzie tam, gdzie nie potrzebujesz ciągłej regulacji obrotów, ale zależy Ci na solidnej ochronie instalacji. Pamiętaj jedynie o optymalnym chłodzeniu w szafie sterowniczej oraz o spełnieniu wymogów kompatybilności elektromagnetycznej, aby cały system działał bez zarzutu.

Jak falownik zmniejsza prąd rozruchowy?

Falownik, często nazywany przetwornicą częstotliwości, to kluczowy element zarządzania energią, który uruchamia silnik przy obniżonym napięciu i niskiej częstotliwości. Wykorzystując zaawansowaną energoelektronikę, urządzenie płynnie podnosi te wartości, stosując regulację wektorową lub charakterystykę V/f. Pozwala to na niezwykle precyzyjne sterowanie momentem obrotowym i prędkością obrotową, eliminując jednocześnie typowe dla rozruchu bezpośredniego, niebezpieczne skoki natężenia prądu.

Dzięki łagodnemu startowi, napęd jest znacznie mniej obciążony mechanicznie, a użytkownik otrzymuje pełną swobodę w definiowaniu dynamiki pracy systemu. Stały monitoring parametrów sprawia, że silnik pobiera dokładnie taką ilość energii, jakiej wymaga w danej chwili do pokonania oporu, co bezpośrednio przekłada się na wysoką efektywność.

Kondensator do silnika jednofazowego — jak wybrać i podłączyć?

Wdrożenie tej technologii niesie za sobą wymierne korzyści eksploatacyjne, w tym:

• odciążenie sieci elektrycznej,
• zmniejszenie wymagań prądowych względem agregatów,
• realne obniżenie zużycia energii.

Choć inwestycja w falownik wiąże się z większymi nakładami finansowymi i bardziej skomplikowaną konfiguracją, jego przewaga w aplikacjach wymagających zaawansowanej regulacji jest bezdyskusyjna. Co więcej, zintegrowane układy zabezpieczeń na bieżąco diagnozują stan urządzenia, co skutecznie wydłuża żywotność całego systemu napędowego.

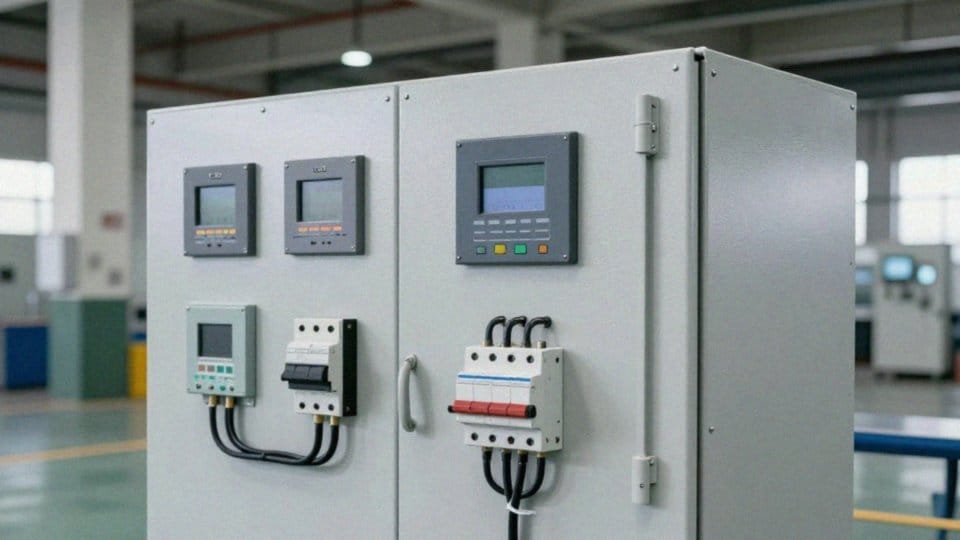

Jak obliczyć prąd rozruchu silnika?

Aby poprawnie obliczyć prąd rozruchowy, musisz najpierw dobrze poznać parametry urządzenia. Punktem wyjścia jest wyznaczenie prądu znamionowego In. W układzie trójfazowym wyliczysz go, dzieląc moc silnika przez iloczyn napięcia, sprawności oraz współczynnika mocy, uwzględniając pierwiastek z trzech w mianowniku. Weźmy dla przykładu silnik o mocy 3 kW, zasilany napięciem 400 V. Przy sprawności 0,9 i cosφ równym 0,85, otrzymamy wynik na poziomie około 5,1 A.

Kondensator w silnikach jednofazowych — jak działa i jak go dobrać?

Kluczowym parametrem jest prąd rozruchu (Ir), który stanowi wielokrotność wyniku znamionowego opisaną współczynnikiem k. W codziennej pracy inżynierskiej zwykle przyjmuje się, że k mieści się w przedziale od 6 do 10. W efekcie, wspomniany silnik 3 kW może chwilowo pobierać od 30 do nawet 50 A. Rzeczywista wartość bywa jednak mocno zależna od konkretnej konstrukcji urządzenia oraz wybranej metody startu.

Przy projektowaniu instalacji zawsze warto sięgnąć po dokumentację producenta, by sprawdzić charakterystykę rozruchową, a także uwzględnić moment bezwładności obciążenia. Znaczenie ma również sposób załączania – czy stosujemy rozruch bezpośredni, gwiazdę-trójkąt, czy może korzystamy z nowoczesnych softstarterów. Świadome podejście do skoków prądu pozwala uniknąć kłopotliwych spadków napięcia i przedwczesnego wyzwalania zabezpieczeń.

Pamiętaj, że to właśnie prąd startowy determinuje odpowiedni dobór przekroju przewodów oraz właściwe nastawy wyłączników silnikowych. Choć obliczenia teoretyczne dają dobry pogląd na sytuację, w instalacjach krytycznych najlepiej przeprowadzić realne pomiary, które weryfikują projektowe założenia.

Jaki kondensator do silnika 0,75 kW? Kluczowe parametry i dobór

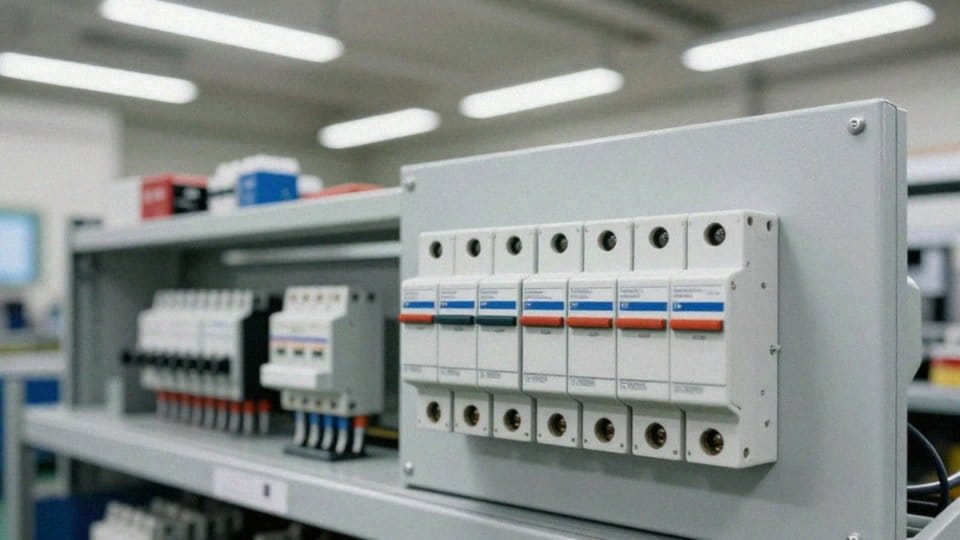

Jak dobrać zabezpieczenia przy rozruchu?

Skuteczne zabezpieczenie silnika wymaga precyzyjnego dopasowania parametrów wyzwalania do specyfiki rozruchu. Standardowe wyłączniki nadprądowe typu B16 zazwyczaj zawodzą przy mocniejszych jednostkach, reagując zbyt wrażliwie na początkowy skok prądu. Dlatego instalatorzy chętniej sięgają po urządzenia klasy C lub D, które lepiej radzą sobie z chwilowymi przeciążeniami.

Dobierając odpowiednie komponenty, pamiętaj o uwzględnieniu:

• rodzaju obciążenia,
• przewidywanej długości startu,
• częstotliwości załączania napędu.

W nowoczesnych układach wyposażonych w falowniki lub softstartery niezastąpiony okazuje się stycznik bypassu. Odcina on elektronikę po osiągnięciu pełnej prędkości obrotowej, co nie tylko ogranicza niepotrzebne straty energii, ale też korzystnie wpływa na kompatybilność elektromagnetyczną. Kluczowym dopełnieniem ochrony nadprądowej jest monitoring termiczny uzwojeń. Zastosowanie dedykowanych czujników temperatury wydatnie zwiększa trwałość silnika.

Jak sprawdzić kondensator rozruchowy silnika jednofazowego? Praktyczny poradnik

Jeśli w danym rozwiązaniu wykorzystywane są rezystory startowe, muszą one cechować się dużą odpornością na powtarzalne obciążenia cieplne. Dobry projekt powinien zakładać również:

• ochronę przeciwprzepięciową,
• staranne przewymiarowanie przewodów,

co skutecznie minimalizuje spadki napięcia w instalacji. Całość systemu musi ze sobą współpracować, by wyeliminować ryzyko przypadkowych przestojów przy zachowaniu pełnego bezpieczeństwa. Pamiętaj, że długofalowa stabilność pracy napędu jest bezpośrednio uzależniona od ścisłego przestrzegania wytycznych producenta dotyczących konkretnej metody rozruchu.
