Jak zmienić kierunek obrotów silnika?

Aby zmienić kierunek obrotów w silniku indukcyjnym jednofazowym, wystarczy odwrócić przepływ prądu w jednym z uzwojeń, najczęściej pomocniczym. Ta prosta zamiana wpływa na przesunięcie fazowe, co w konsekwencji wymusza generowanie momentu obrotowego w odwrotnym zwrocie.

Schemat podłączenia silnika jednofazowego – krok po kroku

Gdy korzystasz z jednostki wyposażonej w kondensator, musisz zamienić miejscami wyprowadzenia uzwojenia pomocniczego, które pracuje z nim w układzie szeregowym. Nieco inaczej wygląda to w silnikach komutatorowych. Tutaj kierunek ruchu zmieniamy poprzez zamianę polaryzacji uzwojeń stojana względem wirnika albo przez fizyczną korektę ustawienia szczotek.

Pamiętaj jednak, że przed podjęciem jakichkolwiek działań technicznych absolutnym priorytetem jest odłączenie zasilania napięciem 230 V. Stan uzwojeń najwygodniej sprawdzisz za pomocą omomierza, porównując wartości rezystancji między uzwojeniem głównym a pomocniczym.

W praktycznych zastosowaniach, takich jak hydrofory czy wciągarki, ręczne przekładanie przewodów byłoby kłopotliwe. Dlatego stosuje się tam specjalne przełączniki kierunku obrotów lub układy styczników. Montaż odpowiedniego przełącznika pakietowego pozwala na wygodną i bezpieczną zmianę pracy urządzenia, co znacznie podnosi komfort obsługi sprzętu AGD i eliminuje potrzebę ingerencji w instalację przy każdej zmianie trybu pracy.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Które uzwojenie zmienia kierunek obrotów i jak zamienić końcówki?

Jeśli chcesz odwrócić kierunek obrotów silnika, musisz zmienić polaryzację jego uzwojenia pomocniczego, określanego często mianem rozruchowego. Odpowiada ono za przesunięcie fazowe niezbędne do startu maszyny, a zamiana jego końcówek bezpośrednio wpływa na odwrócenie wirującego pola magnetycznego.

Większość silników jednofazowych posiada na tabliczce zaciskowej cztery wyprowadzenia. Aby precyzyjnie rozdzielić oba obwody, posłuż się omomierzem – pamiętaj, że uzwojenie pomocnicze wykazuje zawsze wyższą rezystancję od głównego. Gdy już zidentyfikujesz pary końcówek, odpowiadające schematycznym oznaczeniom U1-U2 oraz V1-V2, możesz przystąpić do zamiany przewodów obsługujących uzwojenie rozruchowe.

W praktyce sprowadza się to do przełożenia styków w obwodzie kondensatora. Po wykonaniu przełączeń upewnij się, że wszystkie styki są stabilne, a następnie podłącz zasilanie, by zweryfikować czy wirnik kręci się w pożądaną stronę. Bądź jednak ostrożny: pomyłka w przewodach głównego uzwojenia lub niewłaściwe połączenia mogą nieodwracalnie uszkodzić silnik lub sam kondensator. Zanim dotkniesz jakiegokolwiek przewodu, bezwzględnie odłącz zasilanie i upewnij się za pomocą miernika, że w obwodzie nie ma napięcia.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Jak zapewnić bezpieczeństwo elektryczne przy zmianie?

Praca przy silnikach elektrycznych bezwzględnie wymaga stosowania procedury lockout/tagout. Kluczem jest całkowite odcięcie dopływu energii i trwałe zablokowanie wyłącznika, co skutecznie eliminuje ryzyko niespodziewanego uruchomienia maszyny.

Zanim przejdziesz do przekładania końcówek, koniecznie sprawdź obecność napięcia za pomocą dedykowanego próbnika. Szczególną uwagę poświęć układom rozruchowym. Zgromadzony w kondensatorze ładunek stanowi poważne zagrożenie, dlatego musisz go bezpiecznie rozładować. Unikaj bezpośredniego zwierania styków, gdyż może to doprowadzić do niebezpiecznego iskrzenia i trwałego uszkodzenia podzespołów.

W trakcie prac zawsze sięgaj po narzędzia izolowane – to najprostszy sposób na uniknięcie przypadkowych zwarć przy zaciskach. Zapewnienie długotrwałego bezpieczeństwa wymaga instalacji wyłącznika silnikowego, który będzie precyzyjnie dopasowany do znamionowego prądu urządzenia, gwarantując tym samym ochronę przed przeciążeniem.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Przed przywróceniem zasilania wykonaj pełną diagnostykę:

• przy użyciu meggera zmierz rezystancję uzwojeń oraz izolacji,
• starannie oznacz przewody zgodnie ze schematem.

Całość prac kończ w suchym środowisku, dbając o to, by wszystkie ruchome elementy były należycie zabezpieczone osłonami.

Jak odwrócić obroty silnika jednofazowego z kondensatorem?

W silnikach jednofazowych 230V kondensator rozruchowy jest niezbędny do nadania wirnikowi odpowiedniego kierunku obrotów. Współpracuje on ściśle z uzwojeniem pomocniczym, tworząc układ, który wprawia maszynę w ruch. Jeśli zajdzie potrzeba odwrócenia tego kierunku, musisz zmodyfikować relację fazową między uzwojeniem głównym a pomocniczym, co w praktyce sprowadza się do zamiany końcówek tego drugiego bezpośrednio na tabliczce zaciskowej.

Jak przerobić silnik 400V na 230V? Poradnik krok po kroku

Zanim jednak chwycisz za narzędzia, koniecznie rozładuj kondensator. Możesz wykorzystać w tym celu rezystor lub po prostu odczekać kilka minut od odłączenia zasilania, aby uniknąć przypadkowego porażenia. Gdy już zyskasz dostęp do zacisków, zlokalizuj przewody kondensatora i zamień miejscami końcówki zasilające uzwojenie pomocnicze, na przykład przepinając je z V1 na V2. To działanie skutecznie odwraca wektor przesunięcia fazowego, wymuszając zmianę kierunku obrotów pola magnetycznego stojana.

Po wprowadzeniu poprawek warto poświęcić chwilę na diagnostykę. Użyj omomierza, by upewnić się, że w układzie nie powstały zwarcia, a ciągłość obwodów została zachowana. Jeśli zauważysz, że silnik startuje z wyraźnym trudem, sprawdź pojemność kondensatora w µF – zużyty element często nie jest w stanie zapewnić wymaganego przesunięcia fazowego. Krótki test pod napięciem rozwieje wszelkie wątpliwości, ale bądź ostrożny; błędne podłączenie może doprowadzić do gwałtownego wzrostu natężenia prądu i błyskawicznego przegrzania uzwojeń.

Jeśli planujesz częściej zmieniać kierunek pracy urządzenia, rozważ montaż dedykowanego przełącznika. Dzięki swojej wewnętrznej strukturze styków pozwala on na wygodną zmianę obrotów za pomocą jednego ruchu, eliminując konieczność ciągłego ingerowania w przewody przy zaciskach.

Jak podłączyć wyłącznik trójfazowy? Przewodnik krok po kroku

Jaki schemat pokazuje zamianę przewodów?

Poprawny schemat instalacji musi precyzyjnie wyodrębniać uzwojenie główne oznaczone jako U1-U2, pomocnicze V1-V2 oraz tor kondensatora. Zazwyczaj silnik posiada cztery wyprowadzenia, co znacznie upraszcza rozpoznawanie poszczególnych zacisków na tabliczce.

W nieskomplikowanych konfiguracjach dokumentacja ilustruje, w jaki sposób fizycznie odwrócić kierunek pracy poprzez zmianę aranżacji końcówek uzwojenia pomocniczego – wystarczy przełożyć mostek lub zmodyfikować sposób zasilania na stykach V1-V2.

W rozbudowanych systemach sterowania operuje się natomiast schematami blokowymi. Uwzględniają one przełącznik pakietowy wraz z mapą wewnętrznych styków, takich jak:

• pary 1-2,
• 3-4,
• 5-6.

Przykładowo, gdy przełącznik znajduje się w lewej pozycji, zamykany jest obwód 1-2 oraz 7-8, natomiast ustawienie w prawo aktywuje złącza 3-4 i 5-6. Taka czytelna wizualizacja pozwala monterowi bezbłędnie przyporządkować przewody do konkretnych punktów sterownika lub styczników.

Cewka do silnika 230V — jak dobrać i podłączyć?

Każda profesjonalna dokumentacja techniczna powinna zawierać:

• pełną numerację zacisków,
• specyfikację kondensatora wyrażoną w mikrofaradach,
• jasne wytyczne dotyczące położenia mostków.

Przed podaniem zasilania zaleca się użycie omomierza do weryfikacji rezystancji uzwojeń. Finalny schemat warto umieścić w bezpośrednim sąsiedztwie silnika – ułatwi to serwisantom szybką diagnostykę poprawności połączeń oraz stan techniczny zabezpieczeń, w tym wyłącznika silnikowego. Pamiętaj, że wszystkie wprowadzane zmiany muszą bezwzględnie odpowiadać instrukcjom producenta.

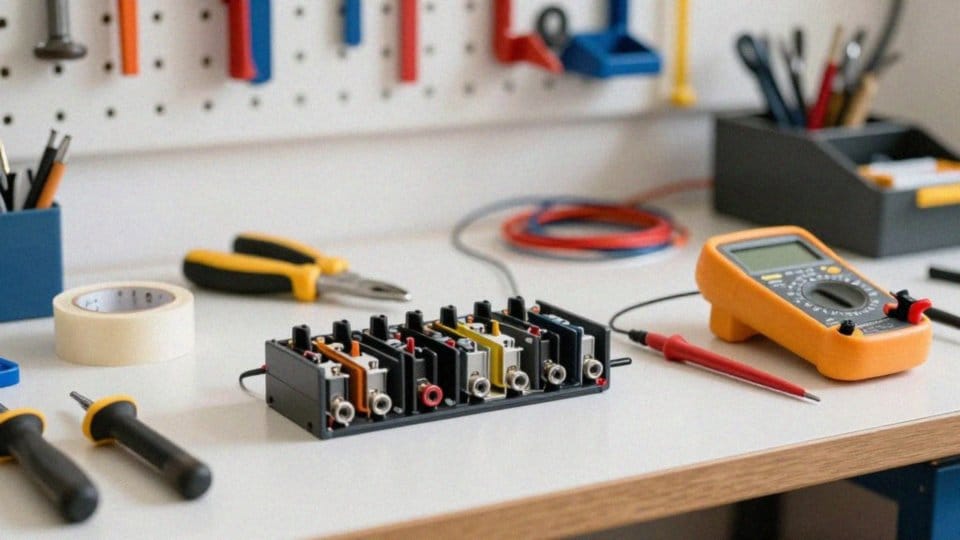

Jak podłączyć przełącznik kierunku obrotów?

Wybór właściwego osprzętu to najważniejszy etap prac instalacyjnych. Decyzja sprowadza się zazwyczaj do wyboru między ręcznymi przełącznikami pakietowymi a bardziej automatycznymi zestawami styczników. Pierwsza opcja wymaga precyzyjnego podpięcia przewodów uzwojenia pomocniczego bezpośrednio do styków, zgodnie z wytycznymi producenta. Kluczowe jest tu skrupulatne trzymanie się schematu numeracji; przykładowo:

• przekręcenie pokrętła w lewo zwiera styki 1-2 oraz 7-8,
• ruch w prawo aktywuje pary 3-4 i 5-6.

Zanim podasz napięcie, koniecznie sprawdź omomierzem ciągłość obwodu oraz rezystancję, by upewnić się, że końcówki uzwojenia poprawnie zamieniają się względem kondensatora. Jeśli jednak Twoim celem jest zdalne sterowanie lub musisz często zmieniać kierunki, postaw na układ styczników. To rozwiązanie znacznie podnosi komfort pracy, a dzięki wzajemnej blokadzie eliminuje ryzyko zwarcia faz przy jednoczesnym załączeniu obydwu kierunków. Naturalnie, nie można zapomnieć o bezpieczeństwie – odpowiednio dobrany wyłącznik silnikowy uchroni układ przed skutkami przeciążenia. W zaawansowanych instalacjach przemysłowych świetnie sprawdza się falownik. Pozwala on nie tylko na zmianę obrotów za pomocą sygnałów elektronicznych, ale też umożliwia precyzyjne programowanie parametrów pracy napędu. W sytuacjach, gdy ingerencja w układ elektryczny jest niemożliwa lub utrudniona, warto zajrzeć do rozwiązań mechanicznych, takich jak modyfikacja przekładni czy wymiana kół pasowych. Na koniec, niezależnie od wybranych metod, zawsze przeprowadź krótki rozruch próbny, aby upewnić się, że silnik wiruje we właściwą stronę pod pełnym obciążeniem.
