3 fazy na 230V — co to oznacza i jak prawidłowo podłączyć?

Co oznacza 3 fazy na 230V?

W skład typowego systemu zasilania trójfazowego wchodzą:

• trzy przewody fazowe oznaczone jako L1, L2 i L3,
• przewód neutralny (N),
• przewód ochronny (PE).

Podczas gdy standardowe napięcie między dowolną fazą a przewodem neutralnym to 230V, wartość między fazami rośnie do 400V. Taka konfiguracja pozwala na efektywną dystrybucję energii poprzez trzy odrębne obwody, co znacząco poprawia równowagę obciążenia w całej instalacji budynkowej. Dla porównania, zwykłe gniazdko domowe wykorzystuje zaledwie jedną fazę oraz przewód neutralny.

Schemat podłączenia silnika jednofazowego – krok po kroku

Rozdzielnica trójfazowa pełni natomiast kluczową rolę, dzieląc prąd na mniejsze obwody 230V lub obsługując specjalistyczne gniazda siłowe typu 5-pin. Rozwiązania te są niezbędne w przypadku urządzeń o wyższym zapotrzebowaniu na moc, takich jak:

• wydajne pompy,
• silniki asynchroniczne,
• płyty grzewcze.

Dzięki zasilaniu trójfazowemu sprzęty te pracują stabilniej, korzystając z większych zasobów energii przy zachowaniu bezpiecznego dla nich napięcia fazowego.

Jaka jest różnica między 230V a 400V?

Podstawowa różnica między napięciem 230V a 400V sprowadza się do sposobu i punktu odniesienia pomiaru. Wartość 230V, określana jako napięcie fazowe, to wynik pomiaru między przewodem fazowym a neutralnym. Z kolei 400V to tak zwane napięcie międzyfazowe, mierzone między dowolnymi dwiema fazami w sieci trójfazowej.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Zależność ta wynika bezpośrednio z fizyki prądu przemiennego, gdzie wartość 400V jest iloczynem 230V oraz pierwiastka z trzech. Standardowe instalacje jednofazowe obsługują większość domowych sprzętów, od oświetlenia po drobne urządzenia kuchenne. Zapotrzebowanie na 400V pojawia się natomiast w przypadku urządzeń trójfazowych, takich jak:

• mocne silniki,
• zaawansowane maszyny przemysłowe.

Podczas eksploatacji obu systemów kluczowe jest dbanie o równomierne rozłożenie obciążenia na poszczególne fazy w rozdzielnicy. Takie podejście skutecznie chroni przed przeciążeniem przewodów i zapewnia stabilną pracę całego układu. Równie ważne jest właściwe dopasowanie zabezpieczeń nadprądowych oraz przekroju kabli, co bezpośrednio przekłada się na bezpieczeństwo użytkowników i dłuższą żywotność wszystkich podłączonych urządzeń.

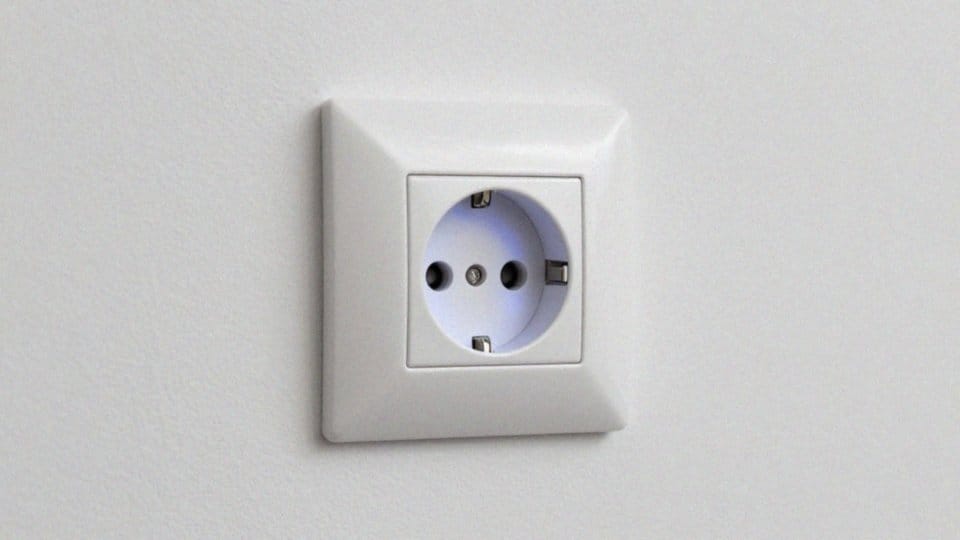

Dlaczego gniazdko ma jedną fazę 230V?

Typowe gniazdko elektryczne wykorzystuje jedną fazę, przewód neutralny oraz uziemienie, co w zupełności wystarcza do poprawnego działania większości domowych sprzętów. Standardowa instalacja opiera się zazwyczaj na przewodzie o przekroju 1,5 mm² i bezpieczniku 16A.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Aby jednak sieć działała sprawnie, projektanci rozdzielają obciążenia między trzy fazy dostępne w rozdzielnicy. Takie podejście nie tylko pozwala optymalnie zarządzać mocą przyłączeniową, ale również skutecznie eliminuje problem niepożądanych spadków napięcia.

W sytuacjach, gdy urządzenie pobiera powyżej 4 kW mocy – co dotyczy chociażby płyt indukcyjnych – konieczne staje się zastosowanie dedykowanych obwodów wielofazowych. Wymagają one montażu gniazd siłowych wyposażonych w cztery lub pięć styków, które gwarantują stabilną pracę sprzętów o dużym zapotrzebowaniu na energię.

Choć klasyczne 230V pozostaje najbezpieczniejszym i najbardziej ekonomicznym rozwiązaniem dla elektroniki oraz małego AGD, bardziej zaawansowane instalacje techniczne zawsze wymagają podejścia skrojonego na miarę konkretnych potrzeb.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

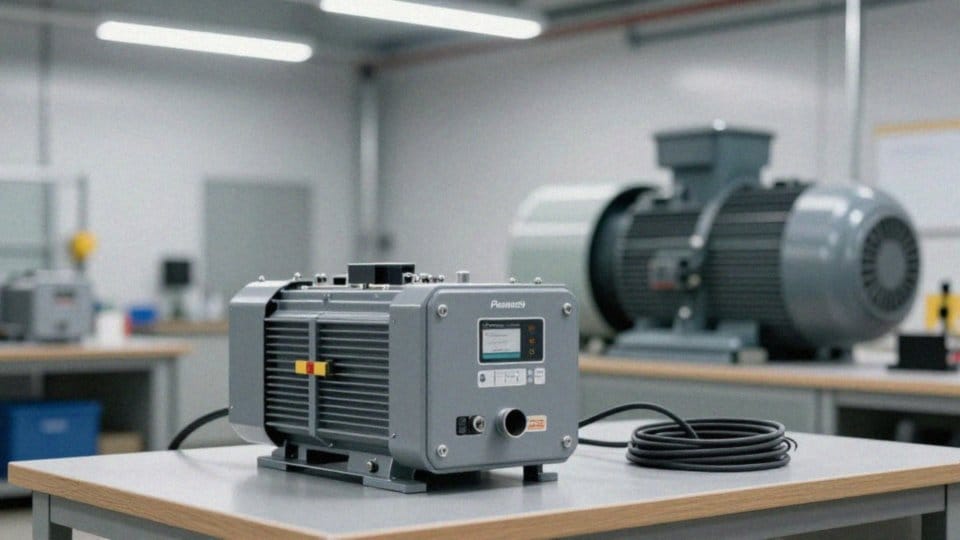

Jak uzyskać 3 fazy z 230V?

Jeśli masz dostęp jedynie do zasilania jednofazowego 230 V, a potrzebujesz uruchomić urządzenia wymagające trzech faz, istnieje kilka sposobów na rozwiązanie tego problemu. Najpopularniejszym i najbardziej efektywnym rozwiązaniem jest wykorzystanie falownika zasilanego napięciem 230 V. Urządzenie to nie tylko generuje niezbędne napięcie trójfazowe, ale pozwala również na precyzyjną kontrolę pracy silnika. Należy jednak pamiętać, by moc falownika była zawsze odpowiednio dopasowana do wymagań odbiornika.

Alternatywą są konwertery lub przetwornice fazowe, które syntetyzują brakujące fazy. Choć ich instalacja jest znacznie mniej kłopotliwa niż budowa nowego przyłącza energetycznego, trzeba liczyć się z pewnymi ograniczeniami wydajności i dostępnej mocy. W prostszych układach często stosuje się kondensator pracy, który przesuwa fazę prądu w jednym z uzwojeń, wymuszając powstanie wirującego pola magnetycznego. Odpowiednią pojemność obliczysz, korzystając z uproszczonego wzoru:

• CB ≈ 70 * P [kW],

Warto być świadomym, że to rozwiązanie niesie ze sobą spadek mocy urządzenia nawet o 60%, a moment rozruchowy może zostać zredukowany o połowę. Jeśli zależy Ci na pełnej wydajności sprzętu, najrozsądniejszym krokiem będzie kontakt z dostawcą energii w celu zwiększenia przydziału mocy. Profesjonalne wykonanie przyłącza trójfazowego wraz z właściwym zabezpieczeniem, na przykład 20A lub 25A, to jedyny sposób, aby w pełni wykorzystać potencjał Twoich urządzeń.

Jak podłączyć silnik 3-fazowy na 230V? Przewodnik krok po kroku

Silniki trójfazowe: praca na 230V i skutki zmiany faz?

W standardowym silniku trójfazowym wirujące pole magnetyczne powstaje dzięki pracy trzech uzwojeń. Gdy musimy zasilić taką jednostkę z domowej sieci 230V, niezbędne staje się użycie kondensatora pracy. Rozwiązanie to jest jednak kompromisem, gdyż wiąże się ze spadkiem mocy o około 40% oraz znacznym, bo sięgającym nawet połowy, ograniczeniem momentu rozruchowego.

Kondensator odpowiada za przesunięcie prądu w jednym z uzwojeń, co pozwala na wygenerowanie namiastki pola wirującego. Znacznie lepszą alternatywą jest zastosowanie przemiennika częstotliwości, czyli falownika. Urządzenia te pozwalają na płynną kontrolę prędkości i momentu obrotowego, a wiele nowoczesnych modeli potrafi wytworzyć pełne zasilanie trójfazowe z wejścia jednofazowego. Eliminuje to konieczność stosowania kondensatorów i zapewnia znacznie stabilniejszą pracę.

Jeśli natomiast zajdzie potrzeba odwrócenia kierunku obrotów silnika, wystarczy zamienić miejscami dwa przewody zasilające – taka operacja natychmiastowo zmienia kierunek wirowania pola wewnątrz maszyny.

Jak zmienić kierunek obrotów silnika? Praktyczny poradnik krok po kroku

Podczas konfiguracji połączeń w układzie gwiazdy lub trójkąta kluczowe jest ścisłe trzymanie się zaleceń producenta umieszczonych na tabliczce znamionowej. Ze względu na ryzyko porażenia oraz konieczność poprawnego doboru zabezpieczeń, wszelkie prace instalacyjne powinien przeprowadzać wyłącznie wykwalifikowany elektryk. Profesjonalny montaż to nie tylko gwarancja wydajności, ale przede wszystkim bezpieczeństwo użytkownika i pewność, że sprzęt spełnia wszystkie obowiązujące normy techniczne.

Kiedy łączyć uzwojenia w gwiazdę, a kiedy w trójkąt?

Wybór między połączeniem w gwiazdę a w trójkąt to decyzja podyktowana napięciem znamionowym uzwojeń silnika oraz parametrami dostępnego zasilania. Najważniejsze wskazówki znajdziesz zawsze na tabliczce znamionowej urządzenia, która stanowi punkt wyjścia dla każdego elektryka.

Konfigurację w gwiazdę wybieramy, gdy uzwojenia są przystosowane do pracy przy napięciu 230V, co w standardowej sieci 400V zapewnia bezpieczną eksploatację. Rozwiązanie to jest niezastąpione w układach rozruchu gwiazda-trójkąt, ponieważ skutecznie ogranicza prąd startowy i chroni instalację przed nagłym przeciążeniem. Warto jednak pamiętać, że wiąże się to z mniejszym momentem rozruchowym w porównaniu do układu w trójkąt.

Jak przerobić silnik 400V na 230V? Poradnik krok po kroku

Z kolei połączenie w trójkąt stosuje się, gdy silnik jest przystosowany do zasilania napięciem międzyfazowym 400V. Pozwala to w pełni wykorzystać potencjał mocy jednostki, co okazuje się kluczowe przy urządzeniach pracujących pod dużym obciążeniem.

Podczas podłączania należy bezwzględnie kierować się schematem umieszczonym w puszce zaciskowej. Pomyłka, taka jak podpięcie uzwojeń na 230V bezpośrednio w trójkąt pod napięcie 400V, wywoła gwałtowny skok prądu, co w krótkim czasie doprowadzi do spalenia izolacji i trwałego uszkodzenia silnika.

Planując konfigurację, przeanalizuj nie tylko parametry techniczne silnika, ale także wymagania procesu technologicznego, zwłaszcza zapotrzebowanie na wysoki moment obrotowy przy starcie. Każdą zmianę w sposobie połączeń poprzedź weryfikacją zabezpieczeń elektrycznych oraz specyfiki zasilania. Dzięki temu zapewnisz niezawodność układu i unikniesz nieprzewidzianych awarii.

Jak podłączyć wyłącznik trójfazowy? Przewodnik krok po kroku

Jakie zabezpieczenia wymaga instalacja trójfazowa?

Prawidłowy montaż instalacji trójfazowej zaczyna się w rozdzielnicy, gdzie kluczową rolę odgrywają systemy chroniące użytkowników przed porażeniem oraz zabezpieczające przewody przed przeciążeniem. Fundamentem bezpieczeństwa jest wyłącznik różnicowoprądowy (RCD), który nieustannie monitoruje przepływ prądu w fazach oraz przewodzie neutralnym, błyskawicznie przerywając obwód w razie wykrycia choćby minimalnego upływu energii.

Zabezpieczenia nadprądowe należy dopasować indywidualnie, uwzględniając:

• przydział mocy,
• specyfikę urządzeń.

Sprzęty o dużym poborze energii, jak choćby płyty indukcyjne, wymagają zazwyczaj bezpieczników 25A, podczas gdy główne zabezpieczenie instalacji oscyluje najczęściej wokół wartości 20A, zależnie od warunków technicznych przyłącza. Równie istotne, co same bezpieczniki, jest staranne uziemienie rozdzielnicy oraz zachowanie ciągłości przewodów ochronnego PE i neutralnego N.

Cewka do silnika 230V — jak dobrać i podłączyć?

W budynkach użyteczności publicznej czy kuchniach należy dodatkowo rygorystycznie przestrzegać normy PN-HD 60364-7-740:2009. Prawidłowa konfiguracja połączeń w gniazdach siłowych, zarówno 4-pinowych, jak i 5-pinowych, zapewnia zachowanie symetrii faz, co chroni podłączony sprzęt przed awarią.

Pamiętajmy, że odpowiedni dobór przekrojów kabli i właściwe ustawienie zabezpieczeń to najlepsza metoda na wyeliminowanie zagrożenia pożarowego. Z uwagi na złożoność tych prac, każda nowa instalacja czy modernizacja musi zostać przeprowadzona przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Działanie zgodnie z dokumentacją techniczną to jedyny sposób, by cieszyć się pełną mocą przyłączeniową bez narażania domowników na niebezpieczeństwo.
