Jak podłączyć silnik trójfazowy do 230V?

Aby zasilić silnik trójfazowy z typowego gniazdka 230V, należy w pierwszej kolejności przełączyć jego uzwojenia w układ trójkąta. Pozwala to dostosować urządzenie do niższego napięcia obecnego w domowej sieci. Kluczowym elementem tej modyfikacji jest kondensator pracy, który odpowiada za przesunięcie fazowe potrzebne do wytworzenia wirującego pola magnetycznego.

Schemat podłączenia silnika jednofazowego – krok po kroku

Pojemność tego komponentu wyliczysz za pomocą prostego wzoru:

CB = 70 * P [kW]. Przykładowo, dla jednostki o mocy 2 kW będziesz potrzebować kondensatora rzędu 140 µF. Pamiętaj, aby zawsze sięgać po podzespoły przeznaczone do pracy ciągłej, których napięcie pracy wynosi co najmniej 450V.

Musisz mieć jednak świadomość, że taka przeróbka wiąże się z wyraźnymi kompromisami:

• moc silnika spadnie o około 30–50%,
• moment rozruchowy może zostać zredukowany nawet o połowę.

Właśnie dlatego tak istotne jest nadzorowanie temperatury pracy urządzenia i stosowanie odpowiednich zabezpieczeń termicznych, które uchronią silnik przed przegrzaniem. Zadbaj również o bezpieczeństwo elektryczne, solidnie przytwierdzając przewód ochronny PE do obudowy. Przed przystąpieniem do prac warto zajrzeć na tabliczkę zaciskową, aby upewnić się co do poprawnego układu wyprowadzeń.

Schemat podłączenia silnika jednofazowego z kondensatorem – instrukcja

Jeśli natomiast Twoje urządzenie musi pracować z pełną wydajnością, zamiast kombinować z kondensatorem, zdecydowanie lepszym rozwiązaniem będzie montaż falownika.

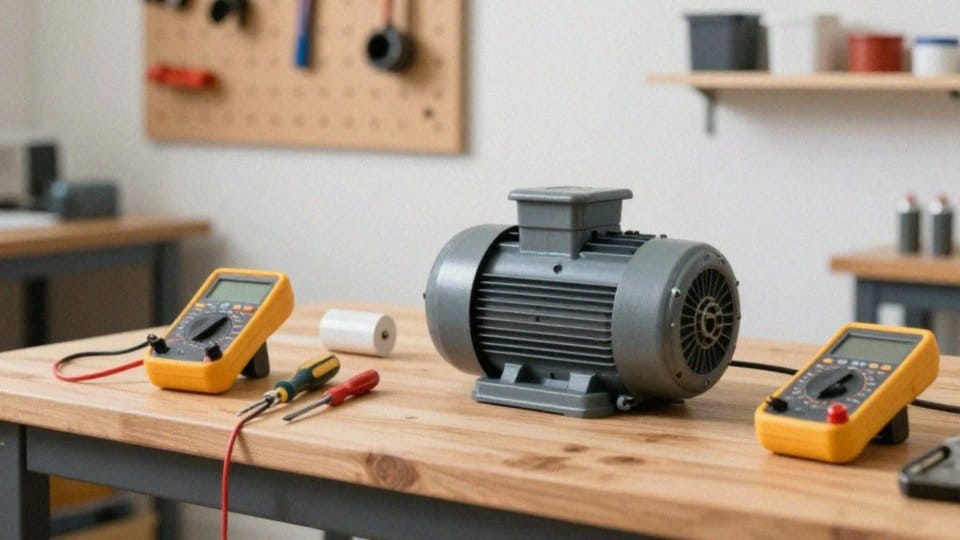

Jak wykonać schemat podłączenia krok po kroku?

Pracę rozpocznij od przygotowania niezbędnego zestawu narzędzi:

• multimetru,
• śrubokrętów z izolacją,
• zaciskarki,
• znaczników do przewodów.

Pamiętaj, że absolutnym priorytetem jest odłączenie zasilania przed zdjęciem pokrywy tabliczki zaciskowej. Po otwarciu obudowy odnajdź wyprowadzenia silnika, opisane jako U1, V1, W1 oraz U2, V2, W2. Zgodnie z wytycznymi producenta, zepnij uzwojenia w układzie „trójkąta”, wykorzystując w tym celu mostki. Kolejnym krokiem będzie przygotowanie układu kondensatora pracy. Pierwszą fazę zasilania podłącz bezpośrednio do pierwszej grupy zacisków, natomiast drugą doprowadź przez kondensator do trzeciej grupy – pozwala to uzyskać niezbędne przesunięcie fazowe. Oczywiście nie zapomnij o przewodzie ochronnym, który powinien trafić do zacisku PE na obudowie.

Jak podłączyć silnik jednofazowy 3 przewody – krok po kroku

Zanim podasz napięcie, użyj multimetru do sprawdzenia rezystancji uzwojeń i upewnij się, że w układzie nie ma żadnych zwarć do masy. Dla bezpieczeństwa całego systemu zainstaluj wyłącznik nadprądowy oraz zabezpieczenie termiczne. Podczas pierwszego startu skontroluj kierunek obrotów – w razie pomyłki wystarczy zamienić miejscami przewody zasilające przy sztucznej fazie. Jeśli zdecydujesz się na użycie kondensatora rozruchowego dla podbicia momentu startowego, pamiętaj o jego odłączeniu w momencie, gdy silnik osiągnie pełną prędkość obrotową. Na koniec wszystko dokładnie udokumentuj, a poszczególne żyły trwale oznacz zgodnie z przyjętym schematem połączeń.

Kiedy stosować trójkąt zamiast gwiazdy?

Wybór odpowiedniej konfiguracji zależy przede wszystkim od parametrów sieci oraz specyficznych wymogów samego urządzenia. Jeśli zależy Ci na wyciśnięciu maksymalnej mocy podczas zasilania silnika napięciem 230V z wykorzystaniem kondensatora, układ w trójkąt sprawdzi się najlepiej, ograniczając tym samym niepożądany spadek momentu rozruchowego. Z kolei połączenie w gwiazdę to optymalny wariant, gdy priorytetem jest łagodniejszy rozruch lub praca przy wyższym napięciu fazowym. W tym układzie prąd w uzwojeniach jest wyraźnie niższy, choć ceną za większą delikatność pracy jest zmniejszenie dostępnej mocy aż o blisko jedną trzecią.

Pamiętaj, aby przed przystąpieniem do prac zawsze sprawdzić tabliczkę znamionową silnika. Błędne połączenie na listwie zaciskowej może doprowadzić do groźnego przegrzania izolacji, a w konsekwencji – do nieodwracalnego uszkodzenia jednostki. W sytuacjach, w których wymagana jest pełna wydajność i wysoki moment obrotowy pod obciążeniem, rozważ użycie falownika zamiast kondensatora. To rozwiązanie daje znacznie większą kontrolę nad pracą napędu. Niezależnie od wybranej metody, przed założeniem mostków zawsze potwierdź poprawne napięcie pracy uzwojeń, aby zapewnić maszynie bezpieczne i długotrwałe działanie.

Jak podłączyć silnik jednofazowy 4 przewody – krok po kroku

Inwerter czy kondensator: co wybrać i jak dobrać?

Wybór między kondensatorem a inwerterem wynika przede wszystkim z Twoich potrzeb technicznych i założonego budżetu. Jeśli szukasz najbardziej ekonomicznego sposobu na zasilanie silnika trójfazowego napięciem jednofazowym, najczęściej wybiera się kondensator pracy. Obliczysz go, korzystając z prostej zależności CB = 70 * P [kW], pamiętając jednak o pewnych kompromisach. Musisz liczyć się ze spadkiem mocy sięgającym nawet połowy wartości nominalnej oraz wyraźnie słabszym momentem rozruchowym. Taka konfiguracja zdaje egzamin jedynie w mało wymagających urządzeniach o niewielkim obciążeniu.

Pamiętaj, aby dobrać podzespół o napięciu pracy przynajmniej 450V i czujnie obserwować temperaturę jednostki, gdyż łatwo o jej przegrzanie. Znacznie bardziej profesjonalnym podejściem jest zastosowanie falownika. To rozwiązanie tworzy trzy symetryczne fazy, co sprawia, że silnik zachowuje pełną sprawność i zyskuje płynną regulację obrotów. Dodatkowym atutem są:

• funkcje miękkiego startu,
• wbudowane zabezpieczenia przeciążeniowe,
• większa wydajność i bezpieczeństwo instalacji.

Taka opcja jest nieoceniona wszędzie tam, gdzie ważna jest wysoka dynamika działania. Jeśli budżet lub warunki nie pozwalają na użycie falownika, a prosty kondensator okazuje się niewystarczający, warto rozejrzeć się za transformatorem trójfazowym lub dedykowanym agregatem. W sytuacji, gdy decydujesz się na kondensator, możesz spróbować poprawić sprawność układu do około 90% poprzez dołożenie dławika. Niezależnie od podjętej decyzji, kluczem do długiej żywotności urządzenia jest odpowiednie zabezpieczenie termiczne oraz staranne dopasowanie komponentów do parametrów silnika.

Jak zmienić kierunek obrotów silnika? Praktyczny poradnik krok po kroku

Jakie zabezpieczenia i monitoring silnika stosować?

Sprawne użytkowanie silnika w układzie jednofazowym wymaga nie tylko uwagi, ale przede wszystkim wdrożenia wielopoziomowego systemu zabezpieczeń i stałego nadzoru nad parametrami. Fundamentem jest tu dobrze dobrana ochrona nadprądowa, precyzyjnie skorelowana z prądem znamionowym jednostki po jej adaptacji. Nie można też zapominać o zabezpieczeniach termicznych – wyłączniki bimetaliczne czy termistory PTC świetnie sprawdzają się w zapobieganiu przegrzewaniu, szczególnie gdy motor pracuje przy niepełnym obciążeniu.

Równie istotną kwestią jest:

• solidne podłączenie przewodu PE do obudowy,
• montaż dławika filtrującego, który wyciszy zakłócenia elektromagnetyczne i ustabilizuje pracę całego sterowania.

Dbając o łatwiejszą obsługę w przyszłości, warto podczas montażu ściśle trzymać się instrukcji i umieścić czytelny schemat bezpośrednio przy tabliczce zaciskowej. Ciągłość pracy gwarantuje z kolei systemowe monitorowanie temperatury uzwojeń i łożysk za pomocą sensorów PT100. Dobrym nawykiem jest okresowy pomiar izolacji multimetrem, co pozwala wychwycić zużycie uzwojeń z dużym wyprzedzeniem.

Jak przerobić silnik 400V na 230V? Poradnik krok po kroku

Pamiętaj też o rutynowej konserwacji: sprawdzaj pojemność kondensatora, czyść radiatory oraz słuchaj, czy urządzenie nie wydaje niepokojących dźwięków lub nie wpada w nadmierne wibracje. Jeśli zaś system odnotuje alarm związany z temperaturą lub przeciążeniem prądowym, nie zwlekaj – odłącz zasilanie i przeprowadź dokładny przegląd techniczny wszystkich części, by szybko przywrócić sprawność układu.

Jak uruchomić silnik i rozwiązać problemy z rozruchem?

Zanim uruchomisz silnik, sprawdź dokładnie tabliczkę zaciskową. Upewnij się, że wszystkie mostki są mocno dokręcone zgodnie z wybranym schematem, a przewód ochronny PE ma pewne połączenie z obudową. Kolejnym krokiem jest weryfikacja kondensatora pracy; jego pojemność powinna odpowiadać wzorowi CB = 70 * P [kW]. Zwróć uwagę, czy końcówki kondensatora nie wykazują objawów uszkodzeń.

W modelach wyposażonych w kondensator rozruchowy musisz dodatkowo sprawdzić, czy układ odłączający – na przykład wyłącznik odśrodkowy – skutecznie przerywa obwód po tym, jak maszyna wejdzie na obroty nominalne. Podczas pierwszego startu zachowaj czujność: obserwuj:

• pobór prądu,
• kierunek obracania się wału,
• stabilność pracy urządzenia.

Jeśli silnik milczy, sięgnij po multimetr. Sprawdź ciągłość uzwojeń oraz to, czy kondensator rzeczywiście trzyma zadeklarowaną pojemność. Z doświadczenia wynika, że najczęstszym powodem kłopotów jest błędne połączenie przewodów. Gdyby kierunek obrotów był odwrotny, niż oczekujesz, po prostu zamień miejscami żyły zasilające w sztucznej fazie.

Jak podłączyć wyłącznik trójfazowy? Przewodnik krok po kroku

Jeśli napotkasz większe problemy, przeprowadź diagnostykę krok po kroku. Zmierz rezystancję uzwojeń, upewniając się, że wyniki między fazami są zbliżone. Skontroluj stan kondensatora i wymień go, jeśli zauważysz choćby ślad utraty pojemności lub uszkodzenia izolacji. Nie zapomnij o obciążeniu mechanicznym – zbyt duże opory na wale mogą uniemożliwić rozruch.

Pamiętaj, że adaptacja silnika 3-fazowego na jednofazowy 230V zawsze skutkuje utratą nawet połowy momentu rozruchowego. Zwróć uwagę na temperaturę pracy. Jeśli silnik nadmiernie się grzeje, prawdopodobnie źle dobrałeś kondensator albo urządzenie jest po prostu przeciążone. Z kolei hałas czy silne drgania często sugerują problemy z łożyskami lub niewłaściwe pasowanie mechaniczne.

Pamiętaj o absolutnym priorytecie bezpieczeństwa: przed przystąpieniem do jakichkolwiek pomiarów bezwzględnie odłącz zasilanie. Jeżeli mimo sprawdzenia wszystkich połączeń i wymiany kondensatora silnik nadal nie pracuje prawidłowo, nie ryzykuj dalszych prób i skontaktuj się ze specjalistą, który oceni kondycję uzwojeń.
